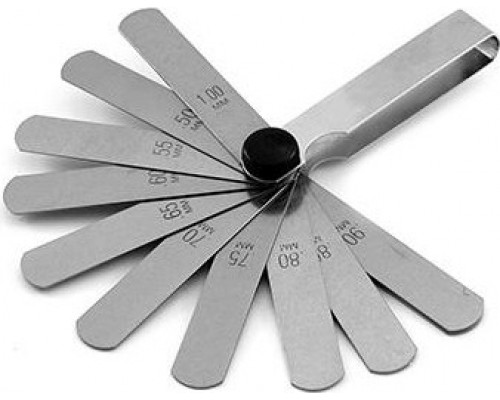

Набор щупов ЧИЗ № 1 70 мм, 0.02-0.1 мм 54565

Набор щупов ЧИЗ № 1 70 мм, 0.02-0.1 54565: точный инструмент для микрозазоров

Набор щупов ЧИЗ № 1 70 мм, 0.02-0.1 54565 — это профессиональный измерительный инструмент, предназначенный для определения величины зазоров в узлах и механизмах, где требуется высокая точность. Модель ориентирована на работу с минимальными расстояниями, что делает её незаменимой при настройке клапанов двигателей, регулировке подшипников, проверке зазоров в станочном оборудовании и других прецизионных операциях. Длина пластин 70 мм обеспечивает удобство доступа к труднодоступным местам, а диапазон измерений от 0,02 до 0,1 мм охватывает наиболее востребованные в ремонтной практике значения.

Конструкция и состав набора

Комплект включает набор плоских пластин (щупов) из закалённой инструментальной стали, каждая из которых имеет строго определённую толщину. В данной модели диапазон толщин варьируется от 0,02 мм до 0,1 мм, что позволяет измерять зазоры с шагом, характерным для стандартных наборов №1. Все пластины имеют длину 70 мм, что является оптимальным компромиссом между жёсткостью и гибкостью: они достаточно длинные для зондирования глубоких полостей, но при этом не деформируются под нагрузкой. Щупы собраны в компактном держателе или уложены в футляр (зависит от конкретной упаковки), что предотвращает их потерю и повреждение. Размер упаковки (80x20x10 мм) и малый вес (0,02 кг) делают набор удобным для хранения в ящике инструмента или переноски в кармане.

Практическое применение и сильные стороны

Основное назначение набора — контроль и настройка зазоров в механизмах, где допуски измеряются сотыми долями миллиметра. Например, при регулировке тепловых зазоров клапанов двигателей внутреннего сгорания, где значения 0,02–0,1 мм являются стандартными для многих моделей. Также инструмент используется для проверки зазоров в подшипниках скольжения, направляющих станков, пресс-форм и штампов. Сильные стороны модели:

• Высокая точность: каждая пластина откалибрована с минимальной погрешностью, что гарантирует достоверность измерений.


• Износостойкость: сталь щупов закалена до твёрдости, обеспечивающей длительный срок службы без деформации и истирания.


• Универсальность: диапазон 0,02–0,1 мм покрывает большинство типовых задач в автосервисе, машиностроении и ремонте.


• Компактность: набор не занимает много места, что важно для мобильных мастеров.

Особенности и ограничения при выборе

При работе с набором следует учитывать несколько практических моментов. Во-первых, щупы толщиной менее 0,05 мм (0,02 и 0,03 мм) обладают повышенной гибкостью, что требует аккуратности при введении в зазор — они могут изгибаться при чрезмерном усилии. Во-вторых, инструмент предназначен для измерения холодных зазоров (при комнатной температуре), так как тепловое расширение деталей может изменить фактический зазор. В-третьих, набор не подходит для измерения зазоров более 0,1 мм — для таких задач потребуются пластины большей толщины. Также стоит обратить внимание, что щупы не имеют защитного покрытия от коррозии, поэтому после работы их рекомендуется протирать насухо и хранить в сухом месте. При выборе важно убедиться, что диапазон 0,02–0,1 мм соответствует вашим задачам: если требуются значения от 0,1 до 1 мм, лучше рассмотреть наборы с большим шагом (например, №2 или №3).

Практические советы по использованию

Для получения точных результатов вводите щуп в зазор параллельно поверхностям, без перекоса. Если пластина входит с лёгким усилием — зазор соответствует её толщине; если входит свободно — зазор больше; если не входит — меньше. Для сложных измерений можно комбинировать несколько пластин, суммируя их толщины (например, 0,02 + 0,03 = 0,05 мм). Однако помните, что при суммировании возрастает погрешность, поэтому для ответственных узлов лучше использовать одну пластину. Регулярно проверяйте щупы на наличие заусенцев и деформаций — повреждённая пластина даёт неверные показания.
