Набор щупов КАЛИБРОН №3 70 (75) мм 134804

Измерительный инструмент для точной калибровки зазоров

Набор щупов КАЛИБРОН №3 70 (75)мм 134804 — это комплект плоских мерных пластин, предназначенных для измерения и контроля величины зазоров между сопрягаемыми поверхностями. Инструмент востребован при регулировке тепловых зазоров клапанов, настройке зажигания, проверке люфтов в механизмах, а также при монтаже и ремонте промышленного оборудования. Набор позволяет быстро определить расстояние между деталями с высокой точностью, что критично для корректной работы узлов.

Конструкция и рабочие характеристики

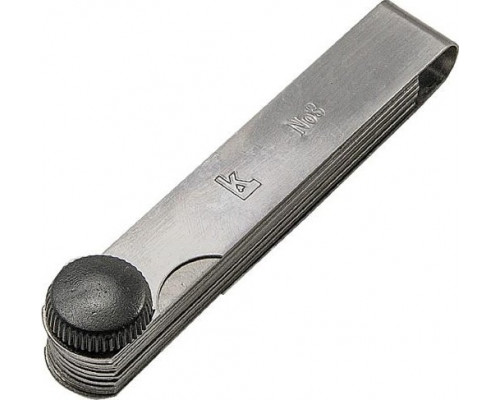

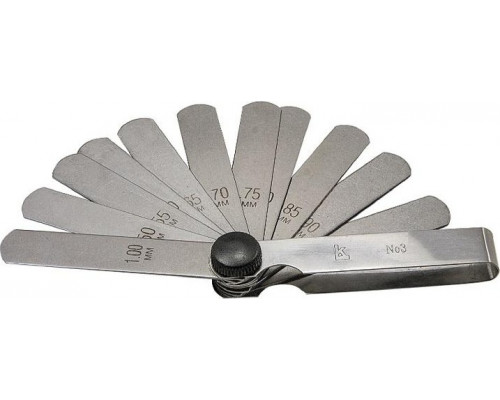

Набор состоит из стальных пластин (щупов) с точно выверенной толщиной. Номер №3 указывает на определенный диапазон толщин, характерный для данной серии. Рабочая длина щупов составляет 70 мм, а общая длина с держателем — 75 мм. Такая длина удобна для работы в неглубоких пазах и труднодоступных местах, обеспечивая достаточный рычаг для аккуратного введения пластины. Каждый щуп маркирован по толщине, что исключает путаницу при выборе нужного размера.

Практические возможности и ограничения

• Точность измерений: щупы позволяют измерять зазоры от десятых долей миллиметра. Это незаменимо при регулировке клапанных механизмов двигателей, где ошибка в 0,05 мм может повлиять на работу мотора.


• Материал и износ: пластины изготовлены из инструментальной стали, устойчивой к деформации при умеренных нагрузках. Однако при частом использовании или работе с абразивными поверхностями возможен износ, поэтому рекомендуется периодически проверять точность на калибровочных плитах.

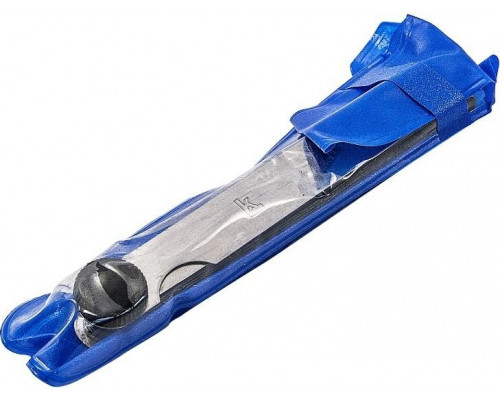

• Компактность и хранение: упаковка размерами 10x50x110 мм и весом 0,10 кг делает набор удобным для хранения в ящике инструмента или в кармане спецодежды. Пластины фиксируются в держателе, предотвращая их потерю.


• Ограничения применения: набор не предназначен для измерения зазоров в агрессивных средах (кислоты, щелочи) или при высоких температурах (свыше 150°C), так как это может вызвать коробление или коррозию пластин. Также не рекомендуется использовать щупы для силовых зазоров (например, в подшипниках качения), где требуется другой тип инструмента.

На что обратить внимание при выборе

При работе с набором важно учитывать, что щупы №3 имеют определенный диапазон толщин. Перед использованием убедитесь, что входящие в комплект размеры перекрывают необходимые вам зазоры. Для точного измерения вводите пластину без перекоса и без чрезмерного усилия — щуп должен входить в зазор с легким сопротивлением. Если требуется измерение зазоров в глубоких отверстиях или на значительном удалении от края детали, рабочей длины 70 мм может быть недостаточно — в таких случаях стоит рассмотреть наборы с более длинными пластинами. Регулярно очищайте щупы от масла и грязи, так как загрязнения искажают показания.
