Набор щупов КАЛИБРОН №4, 100 мм, 134881

Назначение и сфера применения

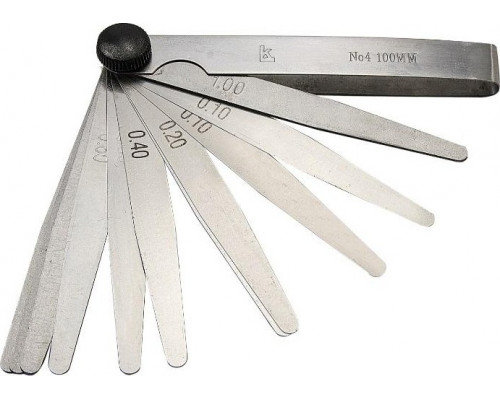

Набор щупов КАЛИБРОН №4 100мм 134881 представляет собой измерительный инструмент, предназначенный для определения величины зазоров между сопрягаемыми поверхностями. Это классический набор плоских калиброванных пластин, используемый при настройке и ремонте механизмов, где требуется точный контроль расстояния между деталями. Модель №4 с длиной рабочей части 100 мм оптимальна для работы в условиях ограниченного пространства, где более длинные щупы неудобны или невозможны к применению. Инструмент востребован при регулировке клапанных зазоров в двигателях, установке подшипников, проверке зазоров в станочном оборудовании и других задачах, где важна точность до сотых долей миллиметра.

Комплектация и размерный ряд

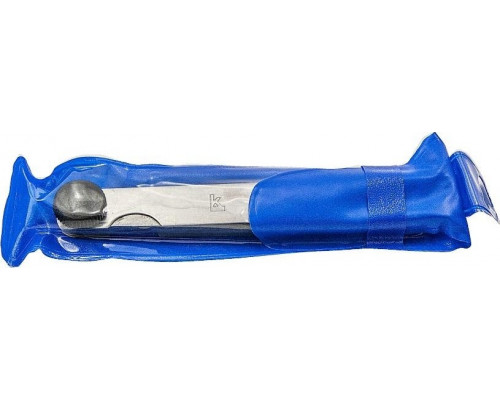

Набор включает в себя набор плоских щупов различной толщины, что позволяет измерять зазоры в широком диапазоне. Каждая пластина имеет четкую маркировку с указанием номинального размера. Благодаря компактной упаковке (ширина 10 мм, высота 50 мм, глубина 110 мм) и малому весу (0,08 кг), набор удобно хранить в ящике инструмента или носить с собой в кармане спецодежды. Пластины защищены от повреждений и загрязнений, что сохраняет их точность при длительном использовании.

Конструктивные особенности и точность

Щупы изготовлены из инструментальной стали с высокой твердостью, что обеспечивает износостойкость и сохранение геометрических параметров даже при частом использовании. Рабочие поверхности пластин отшлифованы до высокой степени чистоты, что исключает риск повреждения сопрягаемых деталей при введении щупа в зазор. Важно учитывать, что для получения корректных показаний щуп должен входить в зазор с легким усилием, без люфта и без чрезмерного натяга. При работе с несколькими пластинами одновременно (для составления нужной толщины) необходимо следить за чистотой поверхностей — даже микрочастицы грязи искажают результат измерения.

Практические ограничения и рекомендации

Набор КАЛИБРОН №4 100мм 134881 предназначен для измерения статических зазоров. Не допускается использование щупов для измерения зазоров в движущихся механизмах без остановки оборудования. Длина пластин в 100 мм накладывает ограничение на глубину доступных для измерения полостей — для глубоких пазов или скрытых зазоров потребуется более длинный щуп. При выборе данного набора следует учитывать, что он не включает пластин для измерения особо малых зазоров (менее 0,05 мм) или, наоборот, больших (более 1 мм) — размерный ряд конкретной модели уточняется по маркировке на упаковке. Для поддержания точности рекомендуется хранить набор в закрытом кейсе и периодически проверять пластины на наличие деформаций или заусенцев.
