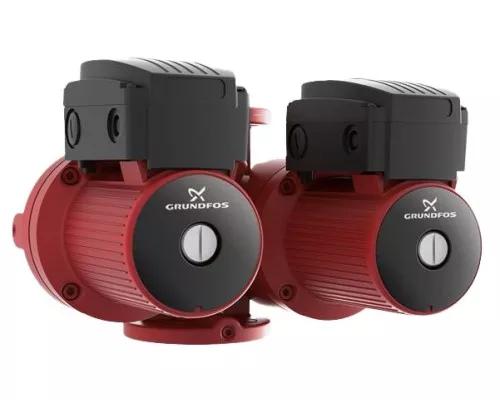

Циркуляционный насос GRUNDFOS UPSD 32-60F 96401792

Трехскоростной циркуляционный насос с мокрым ротором

GRUNDFOS UPSD 32-60F (артикул 96401792, НС-0027605) — это трехскоростной циркуляционный насос с герметизированным (мокрым) ротором, предназначенный для принудительной циркуляции жидкости в замкнутых и незамкнутых системах. Модель относится к серии UPS, которая зарекомендовала себя как надежное решение для бытовых и полупрофессиональных задач. Конструкция объединяет двигатель и гидравлическую часть в единый блок без торцевого уплотнения — это исключает протечки через сальник и снижает требования к обслуживанию.

Назначение и сферы применения

Основная задача насоса — обеспечение стабильной циркуляции теплоносителя в системах отопления (радиаторного, напольного, внутрипольного) и кондиционирования воздуха. Благодаря корпусу из чугуна (стандартное исполнение) модель подходит для работы с чистой водой и водно-гликолевыми смесями в замкнутых контурах. Если требуется использование в системах горячего водоснабжения, необходимо убедиться, что корпус выполнен из бронзы или нержавеющей стали — данная модификация с чугунным корпусом для ГВС не предназначена.

Насос эффективен как в горизонтальном, так и в вертикальном монтаже, но важно, чтобы вал двигателя располагался горизонтально — это обеспечивает смазку подшипников перекачиваемой жидкостью. Вертикальная установка вала не допускается.

Ключевые особенности и практические возможности

• Три фиксированные скорости. Переключение между скоростями позволяет адаптировать производительность насоса под текущие потребности системы: максимальный напор для быстрого прогрева или экономичный режим для поддержания температуры. Скорости переключаются вручную тумблером на корпусе.


• Мокрый ротор. Ротор двигателя вращается непосредственно в перекачиваемой жидкости, которая одновременно охлаждает двигатель и смазывает подшипники. Это обеспечивает низкий уровень шума (не более 43 дБ) и высокую надежность при условии отсутствия воздуха в системе.


• Универсальность подключения. Резьбовые патрубки диаметром 32 мм (1 1/4 дюйма) позволяют интегрировать насос в трубопроводы с соответствующим диаметром. Длина монтажного расстояния (180 мм) соответствует стандартным требованиям для замены большинства аналогов.


• Защита от перегрузок. Встроенная тепловая защита отключает двигатель при превышении допустимой температуры обмоток, что предотвращает выход из строя при блокировке ротора или работе всухую.

Технические характеристики и их практический смысл

Модель UPSD 32-60F развивает максимальный напор до 6 метров водяного столба (60 кПа) и обеспечивает подачу до 3,5 кубометров в час. Этого достаточно для отопления частного дома площадью до 200-250 м² при стандартной этажности, но для крупных коттеджей с разветвленной сетью или высокими гидравлическими потерями может потребоваться более мощное оборудование. Потребляемая мощность не превышает 95 Вт, что делает насос энергоэффективным решением для круглосуточной работы.

Рабочая температура жидкости — от +2°C до +110°C, что позволяет использовать его как в низкотемпературных системах (теплые полы), так и в стандартных радиаторных сетях. Минимальное давление на входе — 0,5 бар, что важно для исключения кавитации и воздушных пробок.

На что обратить внимание при выборе и эксплуатации

• Совместимость с теплоносителем. Насос рассчитан на чистую воду без твердых включений (максимальный размер частиц — 0,2 мм). Использование антифриза на основе этиленгликоля или пропиленгликоля допускается, но при концентрации не выше 30% — вязкость смеси увеличивает нагрузку на двигатель и снижает напорные характеристики.


• Удаление воздуха. Перед первым пуском и после длительного простоя необходимо стравить воздух из корпуса насоса через специальный винт на торце. Работа с воздухом в системе приводит к перегреву подшипников и выходу из строя.


• Вес и монтаж. Масса насоса составляет 32 кг — это тяжелое оборудование, требующее надежного крепления к стене или раме. При монтаже обязательно используйте опорные кронштейны или консоли, чтобы исключить нагрузку на трубопровод.


• Отсутствие частотного регулирования. В отличие от современных моделей с электронным управлением, UPSD 32-60F имеет только механическое переключение скоростей. Это означает, что насос не адаптирует производительность автоматически под изменение расхода в системе — скорость нужно выбирать вручную в зависимости от сезона или режима работы.

Ограничения модели

Насос не предназначен для работы в системах с питьевой водой (не имеет гигиенического сертификата) и не рассчитан на перекачку агрессивных или вязких жидкостей. Корпус из чугуна подвержен коррозии при контакте с конденсатом или при частых перепадах температуры — рекомендуется устанавливать насос в отапливаемом помещении или обеспечить теплоизоляцию. Также модель не оснащена обратным клапаном или байпасом — эти элементы необходимо предусмотреть при проектировании обвязки.
