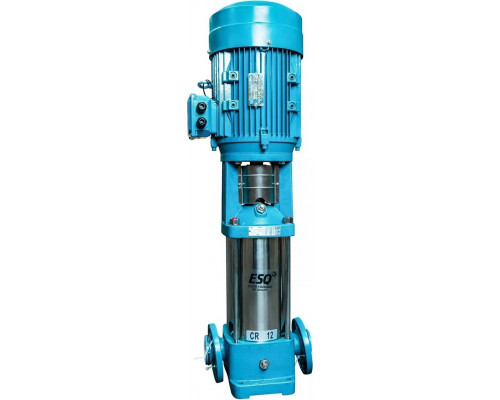

Насос вертикальный многоступенчатый ESQ CR 12-9 HQQE с электродвигателем 5.5/3000

Назначение и область применения

Вертикальный многоступенчатый насос ESQ CR 12-9 HQQE с электродвигателем 5.5 кВт (3000 об/мин) — это промышленный агрегат для создания стабильного высокого давления в системах водоснабжения, пожаротушения и технических жидкостях. Модель рассчитана на перекачивание чистой воды (кроме морской) и неагрессивных жидкостей с pH от 6 до 9, температурой от -15°C до +120°C, с содержанием твердых частиц не более 0,01% (размер до 0,1 мм). Благодаря 9 рабочим колесам и мощности 5,5 кВт, насос обеспечивает напор до 95,5 метров и производительность до 200 литров в минуту, что делает его подходящим для высотных зданий, промышленных систем повышения давления, кондиционирования, отопления и водоподготовки.

Конструкция и ключевые особенности

Насос выполнен по центробежной схеме с вертикальным расположением вала, что экономит место при монтаже. Корпус из чугуна обеспечивает прочность и устойчивость к коррозии при работе с водой и техническими жидкостями. Двигатель мощностью 5500 Вт (5,5 кВт) работает от трехфазной сети 400 В, 50 Гц, имеет степень защиты IP55 (защита от пыли и водяных струй) и класс энергоэффективности IE1 (стандартный уровень). Частота вращения 3000 об/мин позволяет насосу развивать высокий напор при компактных размерах.

Трубное соединение — внутренняя резьба G2 (2 дюйма), что упрощает подключение к трубопроводам соответствующего диаметра. Максимальное рабочее давление составляет 19,7 атм (около 1,97 МПа), что важно учитывать при проектировании системы — все элементы после насоса должны быть рассчитаны на это давление.

Практические возможности и ограничения

• Высота подъема 95,5 м — насос способен подавать воду на высоту до 9-10 этажей (с учетом потерь в трубопроводе), что подходит для высотных зданий, промышленных установок или систем орошения с большим перепадом высот.


• Производительность до 200 л/мин — обеспечивает подачу до 12 м³/час, что достаточно для одновременной работы нескольких точек водоразбора или систем пожаротушения средней мощности.


• Температурный диапазон от -15°C до +120°C — позволяет использовать насос как в холодном водоснабжении, так и в системах горячего водоснабжения или отопления (при условии совместимости материалов с теплоносителем).


• Ограничение по механическим примесям — жидкость должна быть чистой, без песка, окалины и волокнистых включений. Для систем с возможным загрязнением рекомендуется устанавливать фильтр на входе.


• Энергоэффективность IE1 — это базовый класс, что означает несколько более высокое энергопотребление по сравнению с современными высокоэффективными двигателями (IE2-IE4). При круглосуточной работе стоит оценить затраты на электроэнергию.

Особенности монтажа и эксплуатации

Насос вертикального исполнения требует установки на ровное основание и фиксации для предотвращения вибраций. Подключение к трехфазной сети 400 В должно выполняться через автоматический выключатель и устройство защитного отключения (УЗО) с учетом пусковых токов. Двигатель не имеет встроенной защиты от сухого хода — рекомендуется установить реле потока или датчик уровня.

Вес агрегата 76 кг (без упаковки) требует использования грузоподъемного оборудования при монтаже. Габариты (997×300×997 мм) позволяют разместить насос в технических помещениях, но необходимо предусмотреть доступ для обслуживания и замены уплотнений.

Что важно знать при выборе

• Насос предназначен только для чистой воды или жидкостей, близких по свойствам к воде. Не подходит для морской воды, агрессивных химикатов или жидкостей с высокой вязкостью.


• Производительность и напор взаимосвязаны — максимальные значения достигаются на разных режимах. Для точного подбора необходимо знать требуемую точку работы (расход и напор в системе).


• Класс энергоэффективности IE1 означает, что при длительной эксплуатации стоит учитывать повышенное энергопотребление по сравнению с насосами с двигателями IE3 или IE4.


• Комплектация включает насос и электродвигатель, но может не содержать частотный преобразователь, обратный клапан или фильтр — их необходимо приобретать отдельно в зависимости от системы.
