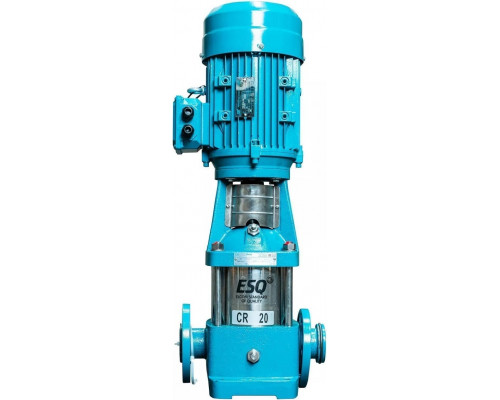

Насос вертикальный многоступенчатый ESQ CR 20-5 HQQE с электродвигателем 5.5/3000

Назначение и сфера применения

Насос вертикальный многоступенчатый ESQ CR 20-5 HQQE с электродвигателем 5.5/3000 — это промышленный центробежный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды (не морской) и неагрессивных жидкостей, сходных с водой по плотности и вязкости. Модель рассчитана на работу с жидкостями, имеющими pH от 6 до 9, температурой от -15°C до +120°C, с массовой долей твердых частиц не более 0,01% и размером до 0,1 мм. Благодаря вертикальной конструкции и многоступенчатой системе, насос обеспечивает стабильное давление при высоком расходе, что делает его подходящим для систем хозяйственно-питьевого водоснабжения, пожаротушения, водоподготовки, а также для подачи технических жидкостей в контурах кондиционирования и отопления.

Конструктивные особенности и материалы

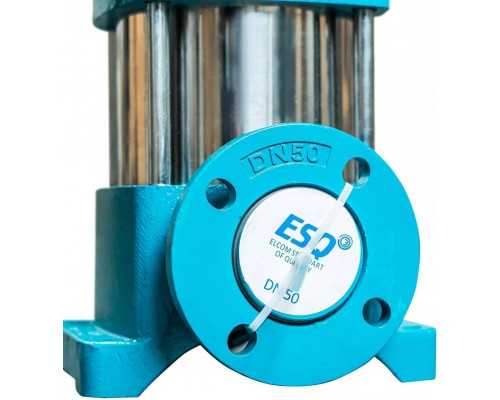

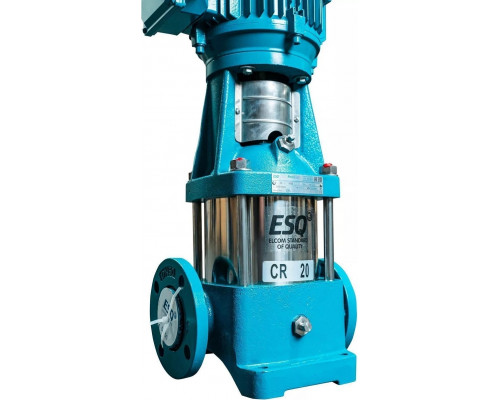

Корпус насоса выполнен из чугуна, что обеспечивает прочность и устойчивость к механическим нагрузкам, но требует учета коррозионной стойкости при работе с агрессивными средами. Устройство оснащено пятью рабочими колесами, что позволяет достигать напора до 60 метров при производительности до 333,3 литра в минуту. Трубное соединение — внутренняя резьба G2 дюйма, что упрощает монтаж в существующие трубопроводы. Степень защиты IP55 гарантирует защиту от пыли и водяных струй, что допускает установку в условиях повышенной влажности, но не предполагает погружение в воду. Класс энергоэффективности IE1 указывает на базовый уровень экономии электроэнергии, что стоит учитывать при длительной эксплуатации в режиме высоких нагрузок.

Практические возможности и ограничения

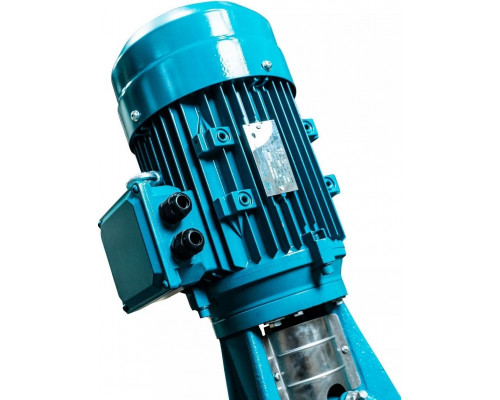

Максимальное давление 19,7 атмосфер (около 19,7 бар) позволяет использовать насос в системах с высокими требованиями к напору, например, для подачи воды на верхние этажи зданий или в магистралях пожаротушения. Однако важно помнить, что этот параметр достигается при нулевой производительности, а в рабочей точке давление будет ниже. Мощность электродвигателя 5,5 кВт при частоте 50 Гц требует подключения к трехфазной сети 400 В, что делает агрегат непригодным для бытовых однофазных сетей. Максимальная температура жидкости 120°C расширяет область применения, включая системы горячего водоснабжения, но при длительной работе на пределе температур рекомендуется контролировать тепловой режим двигателя. Вес 76 кг (без упаковки) и габариты 942x300x942 мм требуют надежного крепления на ровном основании и учета несущей способности пола.

Ключевые параметры для выбора

• Производительность и напор: Максимальный расход 333,3 л/мин (20 м³/ч) и напор до 60 м определяют, подходит ли насос для вашей системы. Для точного подбора необходимо сопоставить эти данные с гидравлическими характеристиками сети.


• Температурный режим: Возможность работы с жидкостями до 120°C позволяет использовать агрегат в системах отопления и горячего водоснабжения, но при температурах выше 80°C может потребоваться дополнительное охлаждение двигателя.


• Качество жидкости: Насос рассчитан на перекачивание воды с минимальным содержанием твердых примесей (до 0,01%). При наличии песка, окалины или других частиц рекомендуется установка фильтра на входе, чтобы избежать износа рабочих колес.


• Энергоэффективность: Класс IE1 означает, что двигатель имеет стандартный КПД. Если планируется круглосуточная работа, стоит рассмотреть модели с более высоким классом (IE2 или IE3) для снижения эксплуатационных расходов.

Условия эксплуатации и монтажа

Агрегат изготовлен в климатическом исполнении У3.1 по ГОСТ 15150-69, что допускает эксплуатацию в умеренном климате в помещениях или под навесом при температуре от -15°C до +40°C. Вертикальная установка требует свободного пространства сверху для обслуживания двигателя. Подключение к трубопроводу должно выполняться с использованием гибких вставок для компенсации вибраций. Насос не предназначен для работы без жидкости (сухой ход) — это может привести к повреждению уплотнений. Рекомендуется установка обратного клапана на выходе для предотвращения гидроударов при отключении.
