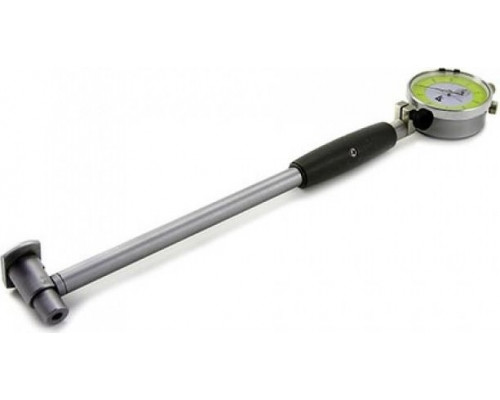

Нутромер индикаторный КАЛИБРОН НИ 10-18 0.01 70423

Назначение и принцип работы

Нутромер индикаторный КАЛИБРОН НИ 10-18 0.01 70423 — это механический измерительный инструмент для относительных (сравнительных) измерений внутренних диаметров отверстий, пазов и проемов. В отличие от штангенциркуля или микрометра, он не показывает абсолютный размер напрямую, а фиксирует отклонение от заданного эталона (например, установочного кольца или блока концевых мер). Это позволяет добиться высокой точности при контроле деталей, где важны допуски в сотые доли миллиметра.

Принцип действия основан на преобразовании линейного перемещения измерительного стержня в показания стрелочного индикатора. Инструмент оснащен сменными наконечниками (входят в комплект), которые позволяют настраивать его на конкретный диапазон. Перед работой нутромер настраивают на ноль по эталону, затем вводят в измеряемое отверстие — отклонение стрелки показывает разницу между эталоном и фактическим размером.

Диапазон измерений и точность

Модель НИ 10-18 охватывает внутренние размеры от 10 до 18 мм. Это востребованный диапазон для контроля небольших отверстий в корпусных деталях, втулках, подшипниковых гнездах и элементах гидравлических систем. Цена деления 0,01 мм обеспечивает достаточную чувствительность для большинства задач в машиностроении и ремонте, где требуется проверка посадок с зазором или натягом.

Предел допускаемой погрешности на всем перемещении измерительного стержня (0,8 мм) составляет 0,01 мм. Это означает, что инструмент гарантирует достоверность показаний в пределах одного деления шкалы при условии правильной настройки. Важно понимать: нутромер не измеряет весь диапазон сразу — его рабочая зона ограничена ходом стержня, и для разных размеров внутри диапазона требуются разные сменные наконечники.

Конструктивные особенности и глубина измерения

Наибольшая глубина измерения достигает 100 мм, что позволяет контролировать отверстия в деталях средней толщины — например, в блоках цилиндров, станинах станков или корпусах редукторов. Измерительная часть выполнена в виде удлиненной штанги, что обеспечивает доступ к удаленным участкам. Наименьшее перемещение измерительного стержня (0,8 мм) означает, что инструмент чувствителен даже к минимальным отклонениям, но одновременно требует аккуратной установки — резкие движения могут исказить показания.

Нутромер поставляется в жестком кейсе, который защищает механизм от ударов и пыли. В комплект входят сменные наконечники (стержни) для настройки на конкретный размер, а также сам индикатор. Перед началом работы необходимо убедиться, что выбранный стержень соответствует измеряемому диаметру, и выполнить настройку по эталону. Инструмент не требует электропитания и полностью механический, что делает его надежным в условиях цеха или мастерской.

Практические рекомендации и ограничения

Нутромер предназначен для относительных измерений — без эталонного кольца или набора концевых мер он не сможет показать абсолютный размер. При выборе модели обратите внимание на диапазон: НИ 10-18 подходит только для отверстий от 10 до 18 мм. Для работы с большими диаметрами потребуется другой нутромер. Инструмент чувствителен к перекосам — при вводе в отверстие необходимо удерживать его строго параллельно оси детали, иначе показания будут завышены или занижены.

Вес инструмента (0,55 г, вероятно, указан без упаковки — фактический вес в кейсе около 0,45 кг) делает его легким и удобным для частого использования. Однако малая масса требует фиксации индикатора в державке или использования обеих рук для стабильного контакта. Нутромер не предназначен для измерения глубоких отверстий с узким входом — глубина 100 мм достигается только при диаметре, не превышающем 18 мм. При работе с хрупкими материалами (пластик, алюминий) измерительное усилие может оставить следы, поэтому рекомендуется применять минимальное нажатие.
