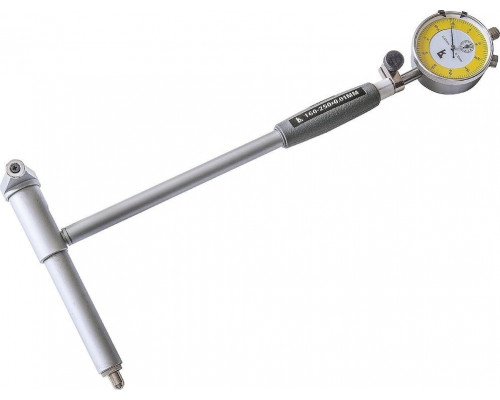

Нутромер индикаторный КАЛИБРОН НИ 160-250 0.01 мм

Прецизионный контроль внутренних размеров: КАЛИБРОН НИ 160 - 250 0.01

Нутромер индикаторный КАЛИБРОН НИ 160 - 250 0.01 — это измерительный инструмент для определения внутренних диаметров, ширины пазов и расстояний между параллельными плоскостями в диапазоне от 160 до 250 мм. Модель относится к классу рычажно-индикаторных нутромеров, где точность отсчёта обеспечивается индикатором часового типа с ценой деления 0.01 мм. Прибор предназначен для использования в условиях цеховых лабораторий, на участках механической обработки и в отделах технического контроля.

Конструкция и принцип работы

Инструмент состоит из корпуса с встроенной рычажной передачей, неподвижного измерительного стержня, подвижного стержня и сменных измерительных вставок. При контакте с измеряемой поверхностью подвижный стержень через систему рычагов передаёт перемещение на измерительную головку индикатора. Отклонение стрелки показывает отклонение размера от настроенного эталона. Такая схема позволяет проводить измерения с высокой повторяемостью и минимальным влиянием человеческого фактора.

Практическое применение

Нутромер востребован при контроле отверстий в корпусных деталях, гильзах цилиндров, подшипниковых узлах, а также при проверке параллельности плоскостей в сборочных единицах. Основные области использования:

• Машиностроение — контроль посадочных отверстий под подшипники и валы.


• Приборостроение — измерение точных внутренних размеров корпусов приборов.


• Ремонтные службы — диагностика износа цилиндров, втулок и направляющих.


• Металлообработка — проверка качества расточки и хонингования.

Особенности модели и ограничения

Нутромер КАЛИБРОН НИ 160 - 250 0.01 работает по методу относительных измерений: перед использованием его необходимо настроить на ноль по эталонному кольцу, микрометрической скобе или концевому блоку мер, соответствующих номинальному размеру. Прибор не имеет цифрового индикатора, поэтому все показания считываются визуально с механической шкалы. Это накладывает требования к освещению рабочего места и квалификации оператора. Диапазон измерения охватывает размеры от 160 до 250 мм, что делает модель специализированной для средних и крупных отверстий. Сменные вставки позволяют адаптировать инструмент под конкретный тип поверхности (гладкие отверстия, пазы, уступы).

Сильные стороны инструмента

Главное преимущество — высокая точность при простоте конструкции. Цена деления 0.01 мм даёт возможность фиксировать отклонения в пределах сотых долей миллиметра, что достаточно для большинства задач точного машиностроения. Рычажная система обеспечивает малый измерительный ход и стабильное усилие прижима, снижая вероятность ошибки из-за перекоса. Корпус нутромера выполнен из износостойких материалов, что гарантирует долговременную сохранность метрологических характеристик при регулярной эксплуатации.

Что учесть при выборе

При работе с моделью НИ 160 - 250 0.01 необходимо иметь набор эталонных мер для настройки. Инструмент не предназначен для измерения отверстий с грубой поверхностью или значительной овальностью без предварительной калибровки. Для достижения максимальной точности рекомендуется проводить несколько замеров в разных сечениях и усреднять результат. Также стоит учитывать, что механический индикатор требует бережного обращения и защиты от ударов и загрязнений.
