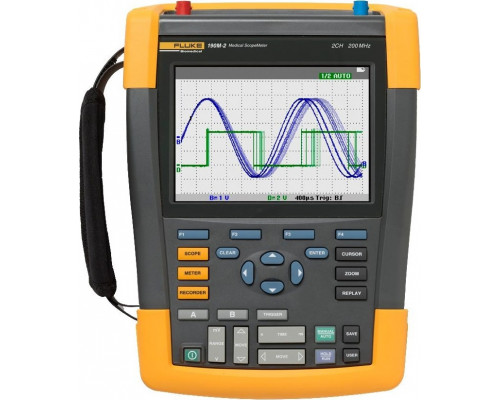

Осциллограф Fluke 190-102 4025318

Fluke 190-102 — это портативный двухканальный осциллограф, объединяющий функции регистратора сигналов и мультиметра. Модель ориентирована на профессиональную диагностику промышленного электрооборудования, силовых цепей и систем управления. Благодаря полосе пропускания 100 МГц и высокой чувствительности 2 мВ/дел, прибор подходит для анализа как низковольтных сигналов в электронике, так и мощных промышленных сетей с напряжением до 1000 В.

Назначение и сферы применения

Осциллограф предназначен для поиска неисправностей и проверки параметров в сложных электроустановках. С его помощью можно:

• Анализировать формы сигналов в цепях управления сервоприводами, частотными преобразователями и станками с ЧПУ.


• Проверять работу импульсных источников питания, инверторов и преобразователей напряжения.


• Диагностировать обмоточные изделия: двигатели, трансформаторы, дроссели (тест на обрыв, межвитковое замыкание).


• Измерять параметры однофазных и трёхфазных сетей — напряжение, частоту, фазовые соотношения.


• Проводить прозвонку цепей и тестирование диодов встроенным мультиметром.

При подключении опционального термодатчика прибор позволяет измерять температуру, что расширяет его применение в тепловом контроле оборудования.

Ключевые особенности и практические возможности

Два независимых канала с полосой 100 МГц обеспечивают одновременный анализ двух сигналов. Это необходимо для сравнения входных и выходных параметров устройства, проверки фазовых сдвигов или синхронизации процессов.

Высокая чувствительность 2 мВ/дел позволяет различать слабые сигналы на фоне помех — полезна при работе с датчиками, малошумящими цепями и аналоговыми интерфейсами.

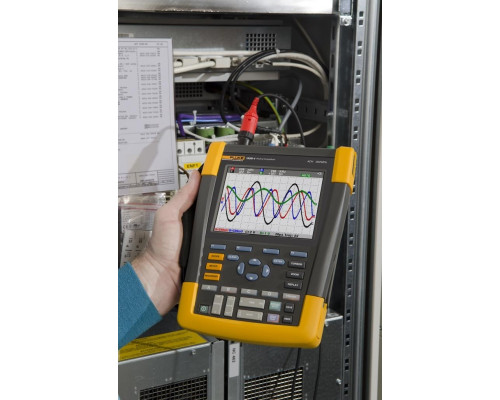

Категория безопасности 1000 В CAT III / 600 В CAT IV — прибор сертифицирован для работы в силовых цепях с переходными процессами высокой энергии. Это означает, что осциллограф можно безопасно подключать к распределительным щитам, вводам электропитания и промышленным установкам без риска повреждения или травмы оператора.

Режим регистратора данных позволяет записывать осциллограммы и тренды (минимум, максимум, среднее) на протяжении до 16 дней. Это удобно для выявления периодических сбоев, дрейфа параметров или редких выбросов напряжения.

Автономная работа — в комплекте идёт Ni-MH аккумулятор, обеспечивающий работу в течение полной смены без подзарядки. Прибор рассчитан на эксплуатацию в полевых условиях и на объектах без доступа к сети.

Порт USB упрощает передачу записанных данных и осциллограмм на компьютер для последующего анализа или составления отчётов.

Конструктивные особенности и ограничения

Корпус осциллографа имеет защиту IP-51, что гарантирует устойчивость к пыли и каплям воды — прибор можно использовать в загрязнённых цехах и на открытых площадках. Вес 2,1 кг и компактные габариты (265×190×70 мм) делают его удобным для переноски, однако для длительной работы рекомендуется использовать плечевой ремень из комплекта.

Важно учитывать: прибор имеет два канала, а не четыре. Если требуется одновременный анализ четырёх сигналов (например, для трёхфазной системы с нулевым проводом), следует рассмотреть старшие модели серии. Также штатная комплектация не включает термодатчик — он приобретается отдельно.

Что входит в комплект

В базовую поставку входят все необходимые аксессуары для начала работы: ремень на руку и плечевой ремень, набор пробников, безопасные тестовые провода, кабель USB, зарядное устройство и аккумулятор. Дополнительное оборудование (термодатчик, пробники тока) приобретается отдельно.

На что обратить внимание при выборе

• Если ваши задачи ограничены диагностикой однофазного оборудования и цепей управления, двух каналов достаточно. Для трёхфазных систем с одновременным контролем всех фаз потребуется четырёхканальная версия.


• Полоса 100 МГц подходит для большинства промышленных применений, но для работы с высокочастотными цифровыми интерфейсами (сотни МГц) может потребоваться модель с большей полосой.


• Аккумулятор Ni-Mh не требует специального обслуживания, но имеет ограниченный ресурс циклов зарядки — при интенсивной эксплуатации через 2-3 года может потребоваться замена.


• Категория безопасности CAT IV 600 В означает, что прибор можно подключать к вводам электропитания зданий и подстанциям, но не к воздушным линиям электропередач.
