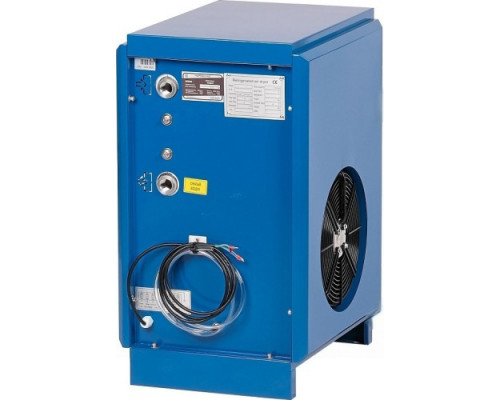

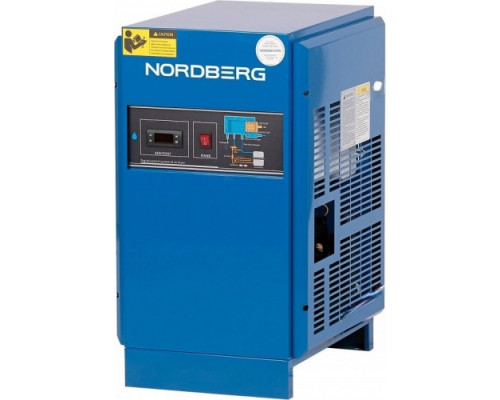

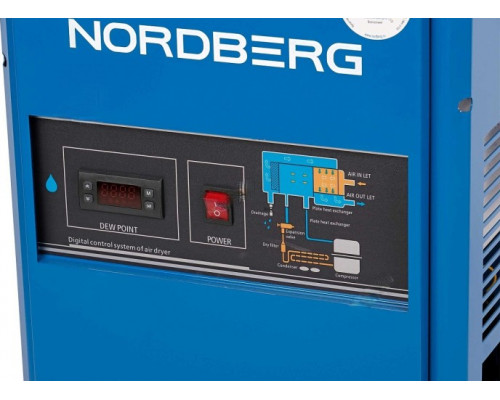

Осушитель NORDBERG NCD20 ЦБ-0009280

Осушитель NORDBERG NCD20 (артикул ЦБ-0009280) — это рефрижераторный блок подготовки сжатого воздуха, предназначенный для удаления конденсата, масляных аэрозолей и твердых частиц из пневмосистемы. Модель рассчитана на работу в составе промышленного компрессорного оборудования, включая винтовые установки, и применяется на станциях технического обслуживания, в автосервисах и на производственных участках, где требуется стабильное качество сжатого воздуха.

Назначение и принцип работы

Осушитель NORDBERG NCD20 относится к рефрижераторному типу — охлаждение воздуха происходит за счет холодильного контура. Сжатый воздух последовательно проходит через предварительный охладитель и испаритель, где влага конденсируется и отделяется. На выходе воздух имеет точку росы, исключающую выпадение конденсата в пневмолиниях, что критично для работы краскопультов, пневмоинструмента и систем управления. Модель также эффективно задерживает масляные пары и пыль, которые неизбежно присутствуют в воздухе после компрессора.

Производительность и рабочие параметры

Максимальная производительность модели — 2400 литров в минуту (2,4 м³/мин). Этот показатель указывает на объем воздуха, который осушитель способен обработать при номинальных условиях. Для корректной работы важно, чтобы фактическое потребление воздуха в системе не превышало эту величину — в противном случае эффективность осушения снизится.

Максимальное рабочее давление составляет 16 бар. Это позволяет подключать осушитель к большинству промышленных компрессоров, включая модели высокого давления. Однако при выборе необходимо учитывать, что при давлении ниже номинального фактическая производительность осушителя может измениться, поэтому установку следует подбирать с запасом по расходу.

Конструктивные особенности и установка

Осушитель поставляется в готовом к подключению виде. Габариты упаковки: ширина 635 мм, высота 525 мм, глубина 845 мм. Вес устройства — 50 кг, что требует прочного основания или кронштейнов для монтажа. При размещении важно обеспечить доступ к сервисным узлам (фильтру, дренажу, холодильному агрегату) и достаточную вентиляцию для отвода тепла от конденсатора.

Модель NORDBERG NCD20 не имеет встроенного фильтра грубой очистки — для защиты осушителя от крупных частиц рекомендуется устанавливать перед ним отдельный фильтр-сепаратор. Также стоит предусмотреть автоматический или ручной дренажный клапан для отвода конденсата, который накапливается в процессе работы.

Практические ограничения и рекомендации

• Осушитель предназначен для использования с компрессорами, обеспечивающими стабильное давление до 16 бар. Превышение этого значения недопустимо.


• Производительность 2400 л/мин — это максимальный расход при стандартных условиях. При высокой температуре входящего воздуха или повышенной влажности эффективность может снижаться, поэтому желательно выбирать модель с запасом 20–30% от пикового потребления.


• Устройство не рассчитано на работу в условиях отрицательных температур без дополнительного обогрева — при замерзании конденсата возможен выход из строя испарителя.


• Для поддержания стабильной точки росы требуется регулярное обслуживание: очистка конденсатора от пыли, замена фильтрующих элементов (если предусмотрены) и проверка дренажной системы.

Ключевые преимущества модели

Основное достоинство NORDBERG NCD20 — сочетание высокой производительности (2,4 м³/мин) и рабочего давления до 16 бар, что делает его универсальным решением для средних и крупных автосервисов, а также производственных линий с интенсивным потреблением сжатого воздуха. Рефрижераторный принцип работы обеспечивает стабильное осушение без использования расходных реагентов, а компактные габариты позволяют разместить устройство в непосредственной близости от компрессора или пневмомагистрали.
