Палетка для ПВП RGK PLT-20R 755450

Назначение и конструкция

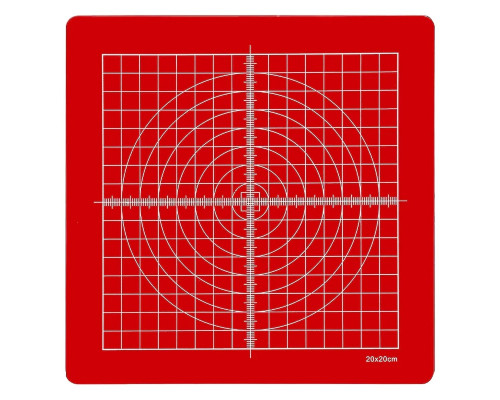

Палетка RGK PLT-20R 755450 — это измерительная пластина, используемая совместно с приборами вертикального проектирования (ПВП). Её основная задача — контроль точности вертикального положения строительных конструкций, колонн, лифтовых шахт и других элементов. Конструктивно палетка представляет собой прозрачную пластину с нанесённой шкалой. Цена деления шкалы составляет 10 мм, что позволяет фиксировать отклонения с шагом в один сантиметр.

Практическое применение

Палетка устанавливается на контролируемую поверхность или закрепляется в проектном положении. Прибор вертикального проектирования проецирует лазерный луч на шкалу палетки, и оператор визуально определяет величину смещения луча относительно нулевой отметки. Это даёт возможность:

• оценить вертикальность монтируемых панелей и колонн;


• выявить отклонения от проектной оси при монтаже проёмов и шахт;


• проверить соосность элементов на разных этажах при высотном строительстве.

Сильные стороны модели

Модель RGK PLT-20R отличается малым весом (0.01 кг) и компактными габаритами упаковки (200×200×3 мм). Благодаря тонкому профилю (3 мм) палетка не создаёт помех при установке в узких зазорах между конструкциями. Шкала с делением 10 мм обеспечивает достаточную точность для большинства строительных задач, не требующих миллиметрового контроля. Отсутствие электронных компонентов делает инструмент надёжным и нечувствительным к влаге и пыли.

Ограничения и особенности выбора

При выборе палетки RGK PLT-20R важно учитывать, что она предназначена для работы с приборами вертикального проектирования, а не с обычными лазерными нивелирами. Цена деления 10 мм не подходит для высокоточных работ, где требуется фиксация отклонений до 1–2 мм — для таких задач необходимы палетки с более мелкой шкалой. Также стоит обратить внимание на способ крепления: в описании не указана комплектация крепёжными элементами, поэтому перед использованием уточните, требуется ли дополнительная фиксация на объекте. Палетка поставляется в упаковке с габаритами 200×200×3 мм, что удобно для хранения и транспортировки, но сама пластина имеет малую толщину и требует аккуратного обращения во избежание повреждений.
