Палетка для ПВП RGK PLT-30W 755443

Назначение и конструкция

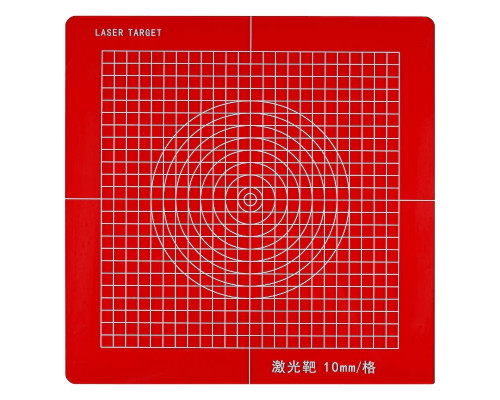

Палетка для ПВП RGK PLT-30W 755443 — это специализированный измерительный инструмент, используемый совместно с приборами вертикального проектирования (ПВП). Она представляет собой прозрачную пластину с нанесенной шкалой, предназначенную для точного определения отклонений от вертикальной оси при монтаже, контроле и выверке строительных конструкций. Цена деления шкалы составляет 10 мм, что позволяет фиксировать отклонения с шагом в один сантиметр. Модель PLT-30W имеет квадратный формат с размерами 300x300 мм, что обеспечивает достаточное поле для работы с типовыми строительными объектами.

Практическое применение

Основная задача палетки — визуализация и измерение смещения лазерного луча или механического отвеса относительно заданной вертикальной оси. Она применяется при:

• контроле вертикальности колонн, стен, лифтовых шахт и других высотных конструкций;


• выверке технологического оборудования и металлоконструкций;


• проверке точности работы самого прибора вертикального проектирования.

Палетка укладывается или закрепляется в контрольной точке, после чего по положению проекции луча на шкале определяется величина отклонения. Благодаря крупной цене деления (10 мм) и габаритам 300x300 мм, инструмент удобен для оперативного контроля на строительной площадке без использования дополнительных вычислительных средств.

Особенности и ограничения модели

Модель RGK PLT-30W 755443 относится к базовым палеткам с фиксированным размером и не имеет регулируемых элементов или дополнительных креплений. Вес самого инструмента указан как 0.01 кг, однако упаковка с палеткой весит 0.28 кг — это следует учитывать при транспортировке, так как хрупкая пластиковая конструкция требует аккуратного обращения. Палетка не предназначена для высокоточных измерений с миллиметровой погрешностью из-за шага шкалы в 10 мм, но для большинства строительных допусков (например, отклонение вертикали до 1/300 высоты) её точности достаточно. При выборе важно убедиться, что размер палетки (300x300 мм) соответствует рабочей зоне вашего ПВП и условиям монтажа.

Условия эксплуатации

Палетка рассчитана на использование в сухих условиях при положительных температурах. Она не защищена от пыли и влаги, поэтому после работы на открытом воздухе её необходимо очищать мягкой тканью. Не допускается применение абразивных чистящих средств, так как они могут повредить прозрачную основу и шкалу. Хранить палетку рекомендуется в заводской упаковке или в отдельном чехле, чтобы избежать царапин и деформации.
