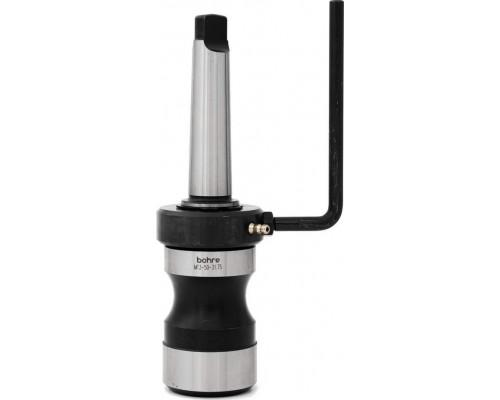

Переходник Bohre КМ3 на Weldon 32 с СОЖ, 50 мм КБ010701

Назначение и конструкция

Переходник Bohre КМ3 на Weldon 32 с СОЖ, 50 мм (артикул КБ010701) предназначен для установки инструмента с хвостовиком Weldon 32 в шпиндель станка с конусом Морзе 3 (КМ3). Это оснастка, которая решает задачу стыковки двух разных посадочных стандартов, позволяя использовать современный инструмент с боковым поджатием на оборудовании с классическим конусным креплением. Модель оснащена центральным каналом для подачи смазочно-охлаждающей жидкости (СОЖ), что расширяет её применение в операциях, требующих эффективного отвода тепла и удаления стружки.

Практический смысл параметров

Конус Морзе 3 (КМ3) — это распространённый посадочный стандарт для сверлильных, фрезерных и токарных станков. Переходник позволяет закреплять инструмент с хвостовиком Weldon 32, который фиксируется двумя винтами в лыски на хвостовике, обеспечивая надёжное удержание и передачу крутящего момента. Вылет 50 мм — это расстояние от торца конуса до торца посадочного отверстия. Такая длина подходит для большинства стандартных операций без значительного увеличения вылета инструмента, что сохраняет жёсткость системы и снижает вибрации. Наличие канала СОЖ означает, что жидкость подаётся непосредственно к режущей кромке через центр переходника и далее через инструмент, если он также имеет сквозное отверстие.

Совместимость и особенности эксплуатации

Переходник совместим с любым инструментом, имеющим хвостовик Weldon 32 мм. Важно убедиться, что на хвостовике инструмента есть лыски для фиксации винтами. Для работы с подачей СОЖ необходимо, чтобы станок был оснащён системой подачи жидкости через шпиндель, а также чтобы сам инструмент имел сквозное отверстие для прохода СОЖ. Если инструмент не имеет такого отверстия, канал переходника останется неиспользованным, но это не влияет на механическую фиксацию. Переходник изготовлен из инструментальной стали, что обеспечивает износостойкость и стабильность геометрии при длительной работе.

Преимущества модели

• Универсальность: позволяет использовать инструмент с хвостовиком Weldon 32 на станках с конусом КМ3.


• Наличие канала СОЖ для подачи охлаждающей жидкости непосредственно в зону резания.


• Компактный вылет 50 мм, сохраняющий жёсткость и точность обработки.


• Надёжная фиксация инструмента за счёт двух винтов под ключ.

На что обратить внимание

• Перед установкой проверьте чистоту конуса КМ3 и отсутствие повреждений на посадочных поверхностях.


• Для подачи СОЖ через переходник требуется инструмент со сквозным отверстием и станок с соответствующей системой.


• При затяжке винтов используйте динамометрический ключ, чтобы избежать деформации хвостовика или переходника.


• Переходник не предназначен для работы с инструментом, имеющим хвостовик другого диаметра или типа крепления.
