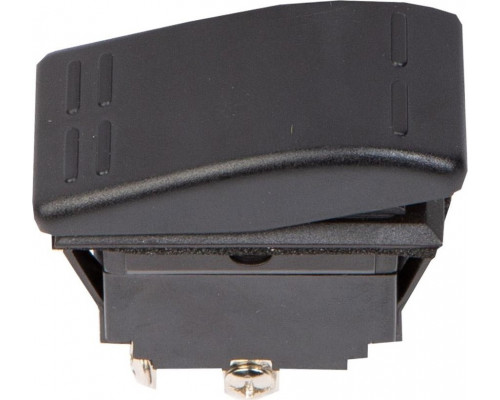

Переключатель двухпозиционный SKIPPER SK-SW20F18163P ON-ON 12В/16А

Назначение и принцип работы

Переключатель SKIPPER SK-SW20F18163P представляет собой двухпозиционный клавишный выключатель с фиксацией, работающий по схеме ON-ON. Это означает, что устройство имеет два устойчивых положения, в каждом из которых цепь замкнута, но на разных контактах. Модель оснащена тремя контактами, что позволяет использовать её для переключения нагрузки между двумя источниками или направлениями, а не просто для включения/отключения питания. Коммутация происходит механически, без электронных компонентов, что обеспечивает надёжность при работе с постоянным током 12 В.

Конструктивные особенности и материалы

Корпус переключателя выполнен из чёрного пластика, устойчивого к механическим нагрузкам и воздействию вибрации. Габариты 37,0×21,8 мм делают его компактным для установки в приборные панели, распределительные щитки или навесное оборудование. Клавиша имеет чёткий ход с тактильным откликом, что исключает случайное переключение. Для надёжной фиксации на панели толщиной до 5 мм рекомендуется использовать специальные фиксирующие рамки (приобретаются отдельно).

Электрические параметры и ограничения

Устройство рассчитано на номинальное напряжение 12 В постоянного тока и коммутацию нагрузки до 16 А. Это делает его пригодным для управления цепями средней мощности: освещением, вентиляторами, насосами, электромагнитными клапанами и другим бортовым оборудованием. Важно учитывать, что при работе с индуктивной нагрузкой (двигатели, катушки) может потребоваться дополнительная защита контактов от искрения. Переключатель не имеет встроенной индикации питания, поэтому для визуального контроля состояния цепи потребуется внешний светодиод или лампа.

Практические сценарии применения

Благодаря схеме ON-ON и трём контактам, модель SK-SW20F18163P подходит для задач, где необходимо переключать нагрузку между двумя источниками или менять полярность. Например:

• Выбор режима работы вентилятора (высокая/низкая скорость) в автомобильных системах охлаждения.


• Переключение между основным и резервным источником питания (например, две батареи).


• Управление направлением вращения электродвигателя (реверс) в маломощных приводах.


• Коммутация сигнальных цепей в системах управления и автоматики.

При подключении важно правильно идентифицировать общий контакт (обычно средний) и два перекидных, чтобы избежать короткого замыкания. Схема подключения зависит от конкретной задачи, но в общем случае средний контакт подключается к нагрузке, а крайние — к источникам питания.

Что важно знать перед установкой

Переключатель не предназначен для работы в цепях переменного тока 220 В или при напряжении выше 12 В постоянного тока — превышение номинала может привести к пробою изоляции и выходу из строя. Модель не имеет защиты от пыли и влаги (степень защиты IP не указана), поэтому для эксплуатации в условиях повышенной влажности или запылённости требуется дополнительная герметизация места установки. Вес устройства составляет всего 0,05 кг, что упрощает монтаж в ограниченном пространстве.
