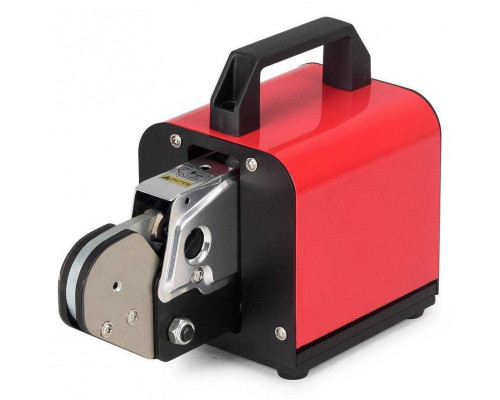

Пресс-клещи КВТ ПКП-10к пневматические 85397

Пневматические пресс-клещи для серийного обжима втулочных наконечников

Пресс-клещи КВТ ПКП-10к 85397 — это специализированный пневматический инструмент, предназначенный для опрессовки втулочных наконечников в условиях серийного производства. Модель ориентирована на выполнение однотипных операций, где требуется стабильное качество обжима и высокая повторяемость результата. Пневматический привод исключает зависимость усилия от усталости оператора, что особенно важно при сборке жгутов, щитового оборудования и других задачах с большим количеством соединений.

Принцип работы и конструкция

Инструмент оснащён одной саморегулирующейся матрицей шириной 13 мм. Это ключевая особенность: при опрессовке не требуется ручная замена матрицы под каждый типоразмер наконечника — механизм автоматически подстраивается под толщину обжимаемого материала. Диапазон рабочих сечений начинается от 0,25 мм², что позволяет обрабатывать как тонкие сигнальные провода, так и силовые линии среднего сечения. Максимальное сечение ограничено конструкцией матрицы и пневматической системы, поэтому для крупных наконечников (свыше 10 мм²) необходимо уточнять совместимость.

Профиль обжима — квадратный. Такая форма обеспечивает равномерное распределение давления по четырём сторонам наконечника, что особенно важно при работе с многопроволочными жилами: исключается выдавливание проводников и снижается переходное сопротивление контакта. Квадратный обжим также повышает механическую прочность соединения на разрыв.

Условия эксплуатации и подключение

Для работы пресс-клещей требуется источник сжатого воздуха с соответствующим давлением и расходом. Инструмент не имеет встроенного компрессора, поэтому его применение возможно только при наличии пневмолинии или промышленного компрессора. Это накладывает ограничения на мобильность: модель стационарно или полустационарно размещается на рабочем месте. Вес 6,7 кг делает инструмент малопригодным для высотных работ или частого перемещения между объектами, но он удобен при фиксации на верстаке или в сборочной линии.

Длина корпуса 410 мм и габариты упаковки (315×205×410 мм) указывают на компактное размещение в цехе, однако при выборе стоит учесть необходимость подвода пневматического шланга и возможное размещение педали или кнопки пуска (в зависимости от комплектации).

Практические возможности и ограничения

• Совместимость: инструмент рассчитан на изолированные и неизолированные втулочные наконечники. Не предназначен для обжима кабельных наконечников других типов (кольцевых, вилочных, штыревых) без дополнительных матриц.


• Производительность: саморегулирующаяся матрица сокращает время на переналадку, что критически важно при сборке жгутов или щитового оборудования с большим количеством однотипных соединений.


• Точность: пневматический привод обеспечивает стабильное усилие, исключая недожатие или пережатие, характерные для ручных клещей при усталости оператора.


• Ограничения: для работы с очень тонкими наконечниками (менее 0,25 мм²) или, наоборот, с крупными сечениями (более 10 мм²) необходимо проверить соответствие матрицы. Также инструмент требует регулярного обслуживания пневматической части (фильтрация воздуха, смазка).

На что обратить внимание при выборе

При оценке пригодности модели для конкретных задач в первую очередь стоит сопоставить диапазон сечений обжимаемых наконечников с реальными проводами, используемыми в производстве. Если в работе преобладают наконечники сечением до 6 мм², ПКП-10к будет оптимальным решением. Для смешанных задач с крупными сечениями потребуется либо дополнительный инструмент, либо сменные матрицы (если они предусмотрены производителем). Также важно убедиться в наличии пневматической инфраструктуры на рабочем месте: давление и расход воздуха должны соответствовать паспортным требованиям инструмента. Вес 6,7 кг требует надёжной фиксации инструмента — при работе на весу возможна быстрая утомляемость оператора.
