Нутромер индикаторный SHAN НИ 6-10 мм, 0,01 мм, 351311

Назначение и область применения

Нутромер индикаторный SHAN НИ 6 - 10 0,01 351311 представляет собой измерительный инструмент для определения внутренних размеров отверстий, пазов и других замкнутых полостей с высокой точностью. Модель ориентирована на контроль диаметров в диапазоне от 6 до 10 мм с шагом отсчёта 0,01 мм. Это решение для слесарных, токарных и контрольных операций, где требуется проверка соответствия деталей чертежам, например, при изготовлении втулок, подшипниковых гнёзд или корпусных элементов. Инструмент подходит для единичных и серийных измерений на производстве, в ремонтных мастерских и лабораториях качества.

Конструктивные особенности и принцип работы

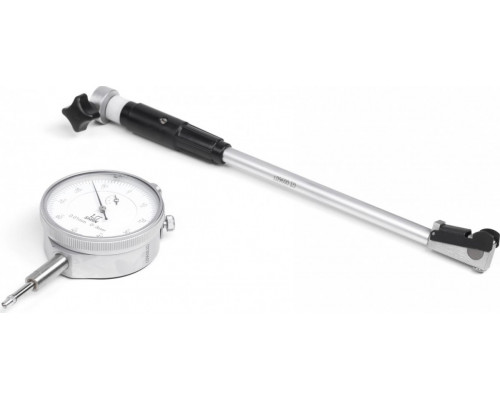

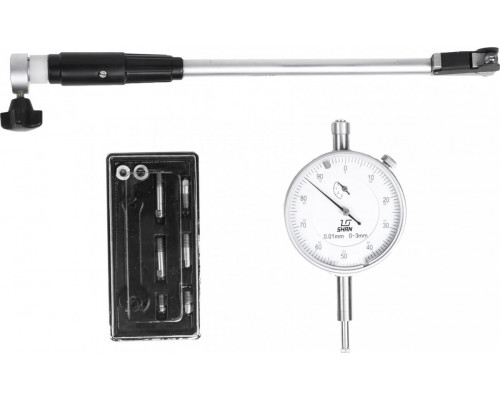

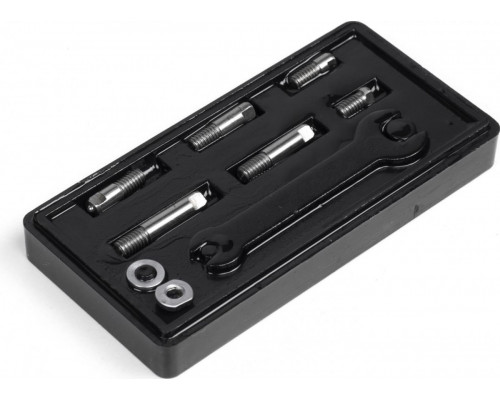

Инструмент состоит из измерительной головки с индикатором часового типа, сменных наконечников и центрирующего мостика. Принцип действия основан на сравнении измеряемого отверстия с настроечным эталоном (например, с помощью микрометрической головки или калибра). Перемещение измерительного стержня передаётся на индикатор, шкала которого позволяет фиксировать отклонения размера с точностью до сотых долей миллиметра. Конструкция обеспечивает самоцентрирование в отверстии за счёт пружинного механизма, что снижает риск перекоса и повышает повторяемость замеров.

Практические возможности и ограничения

Диапазон измерения 6–10 мм делает модель пригодной для работы с мелкими и средними отверстиями, типичными для точного машиностроения и приборостроения. Цена деления 0,01 мм позволяет выявлять отклонения в пределах квалитетов точности IT6–IT8, что достаточно для большинства задач механической обработки. Однако следует учитывать, что для настройки нулевого положения требуется внешний эталон (например, микрометр или установочное кольцо) — в комплектацию он не входит. Инструмент не предназначен для измерения глубоких отверстий (более 50–70 мм) без дополнительных удлинителей, так как базовая конструкция рассчитана на стандартную глубину до 30–40 мм.

Сильные стороны модели

Основное преимущество — высокая разрешающая способность при компактных габаритах. Индикатор с ценой деления 0,01 мм обеспечивает наглядную визуализацию отклонений, что упрощает контроль даже при плохом освещении. Корпус из закалённой стали устойчив к износу при интенсивной эксплуатации. Центрирующий мостик минимизирует влияние человеческого фактора — оператору не требуется выверять положение инструмента вручную, что сокращает время замера и снижает вероятность ошибки.

На что обратить внимание при выборе

Перед использованием убедитесь, что диапазон измерений (6–10 мм) перекрывает требуемые размеры ваших деталей. Для точной настройки потребуется эталонный микрометр или калибр с шагом 0,01 мм — без него инструмент будет показывать только относительные отклонения. Учитывайте, что нутромер требует аккуратного обращения: удары или падения могут нарушить юстировку индикатора. Регулярная проверка нулевого положения и очистка измерительных поверхностей от загрязнений обязательны для сохранения заявленной точности.
