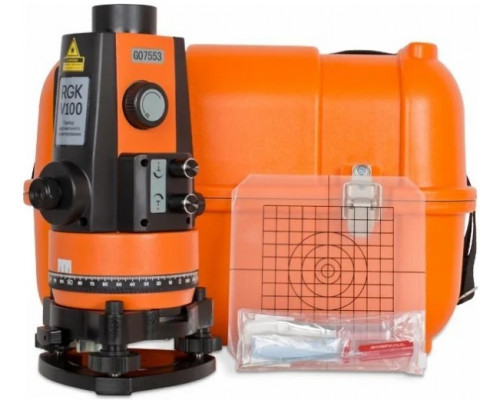

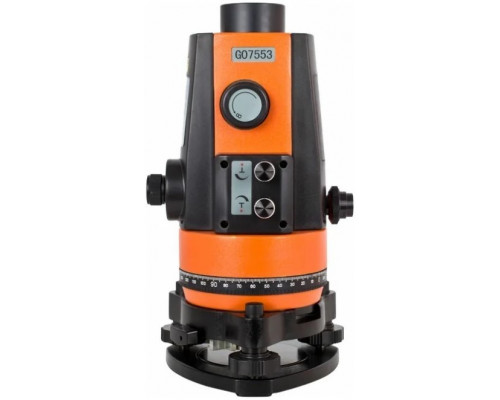

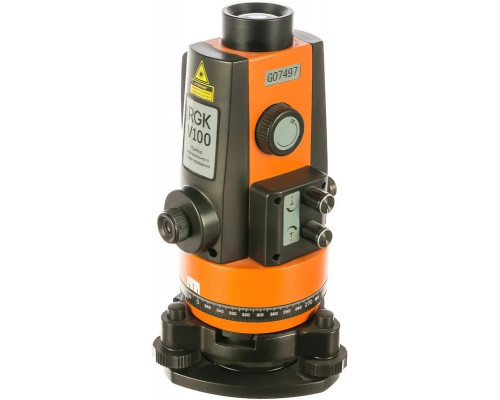

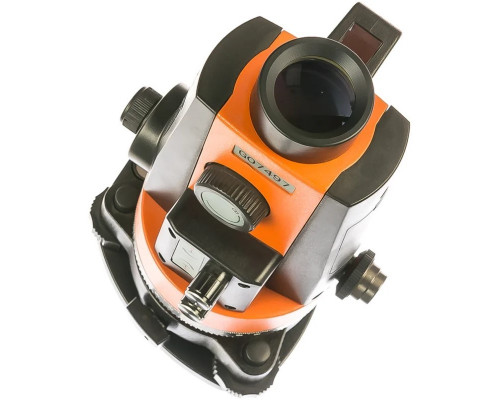

Прибор вертикального проектирования RGK V 100

Двойная система проекции: оптика и лазер в одном корпусе

Прибор вертикального проектирования RGK V 100 решает задачу передачи плановых опорных точек по вертикали двумя независимыми способами. Вы можете использовать классический оптический метод с зенитным визированием через зрительную трубу или включить лазерный маркер для быстрой фиксации точки. Это делает модель универсальным инструментом для работы в разных условиях: на открытых площадках, где предпочтительнее оптика, и в закрытых пространствах (шахты, тоннели, высотные колодцы), где лазерное пятно хорошо видно даже при недостаточном освещении. Переключение между режимами не требует перенастройки прибора.

Практические возможности для строительных и монтажных задач

Основное назначение RGK V 100 — перенос осей и опорных точек на разные высотные отметки. Это востребовано при:

• контроле вертикальности колонн, стен и лифтовых шахт;


• разбивке на разновысоких монтажных горизонтах;


• выверке планового положения элементов крупных сооружений (мосты, башни, ангары);


• работе в условиях ограниченного пространства, где использование традиционных теодолитов затруднено.

Лазерный диод класса 3R повышенной мощности даёт яркое пятно, которое остаётся различимым на значительном удалении. На дистанции 50 метров диаметр пятна не превышает 3 мм — это позволяет работать на объектах высотой до нескольких десятков метров без промежуточных перестановок прибора.

Особенности конструкции и точность работы

Оптическая система с 24-кратным увеличением обеспечивает чёткое изображение при визировании на удалённые цели. Минимальное расстояние визирования составляет 0,5 метра, что удобно при работе в стеснённых условиях. Компенсатор с диапазоном работы ±3° автоматически выравнивает прибор в пределах этого угла, ускоряя горизонтирование и повышая стабильность измерений. Корпус защищён по стандарту IP45: он устойчив к пыли и водяным струям, что позволяет использовать прибор на стройплощадке при неблагоприятной погоде.

Что важно знать при выборе

Вес прибора 2,8 кг — это компактное решение, которое можно быстро перемещать по объекту. Однако для работы на высоте или в вертикальных шахтах потребуется надёжная подставка или штатив (в комплект поставки не входит). Лазер класса 3R требует соблюдения мер безопасности: избегайте прямого попадания луча в глаза. Прибор не предназначен для работы в режиме непрерывного вращения — это инструмент для статического проектирования точки. Учитывайте, что точность передачи вертикали зависит от качества горизонтирования и стабильности основания.
