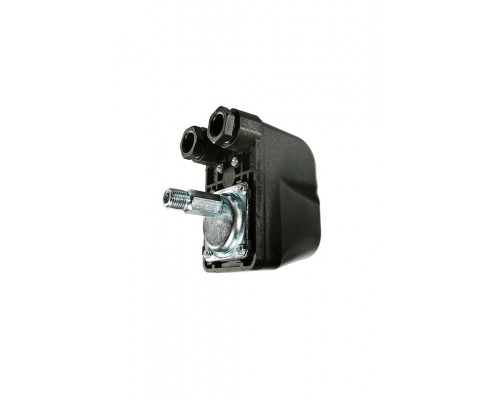

Реле давления Sturm WP97JS-SK9-3.6 для насосов 2.2-3.6 BAR

Автоматизация водоснабжения: управление насосом по давлению

Реле давления Sturm WP97JS-SK9-3.6 — это компактное устройство, предназначенное для автоматического включения и отключения насоса в системе водоснабжения. Оно замыкает или размыкает электрическую цепь насоса в зависимости от текущего давления воды в трубопроводе. Модель настроена на заводской диапазон срабатывания от 2,2 до 3,6 бар, что делает её готовым решением для типовых бытовых систем.

Для каких систем подходит

Данное реле совместимо с насосными станциями, гидроаккумуляторами и поверхностными насосами, где требуется автоматическая поддержка давления. Оно преобразует ручное управление насосом в полностью автоматический режим: при падении давления ниже нижнего порога (2,2 бар) насос включается, при достижении верхнего порога (3,6 бар) — отключается. Это особенно актуально для частных домов, дач, поливочных систем и других объектов, где важна стабильная подача воды без постоянного контроля.

Практический смысл ключевых параметров

Предельные значения давления, которые может выдерживать реле, составляют от 1,0 до 4,0 бар. Это означает, что заводские настройки (2,2–3,6 бар) можно скорректировать вручную в указанном диапазоне, адаптируя работу под конкретную систему. Максимальное давление 4 атм (4 бар) — это ограничение по прочности корпуса и внутренних элементов: превышение этого значения может привести к поломке. Максимальный ток потребления 7 А (при напряжении 220–230 В) определяет, какой мощности насос можно подключать. Для насосов с током выше 7 А потребуется дополнительное пусковое устройство (контактор).

Особенности подключения и установки

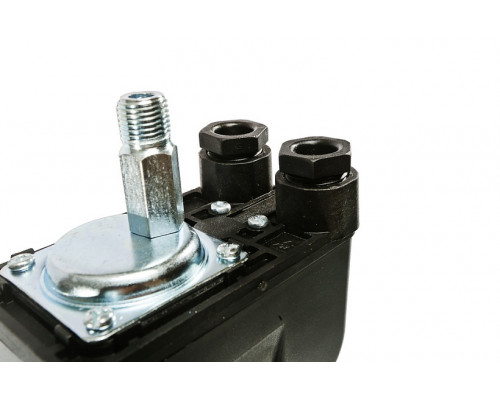

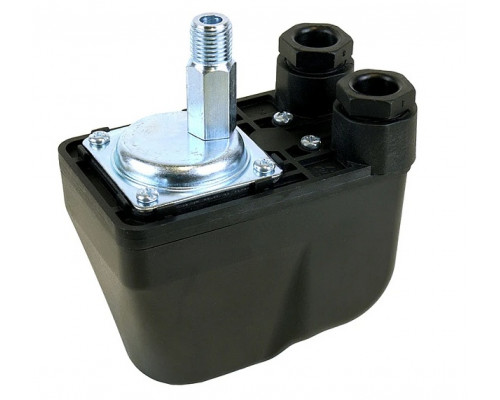

Реле оснащено внешней резьбой G1/4 дюйма — это стандартный присоединительный размер для большинства гидроаккумуляторов и тройников. Устройство монтируется непосредственно на трубопровод или на штуцер гидроаккумулятора. Важно учитывать, что реле не имеет встроенного манометра — для точной настройки порогов срабатывания потребуется отдельный манометр. Также в комплекте не предусмотрены кабельные наконечники или клеммы — подключение выполняется через винтовые зажимы внутри корпуса.

На что обратить внимание при выборе

• Диапазон настройки 1,0–4,0 бар подходит для систем с низким и средним давлением, но не рассчитан на высоконапорные установки (свыше 4 бар).


• Заводская настройка 2,2–3,6 бар оптимальна для бытовых насосных станций с гидроаккумулятором объёмом 24–50 литров. Если требуется другой диапазон, его нужно корректировать регулировочными винтами.


• Максимальный ток 7 А ограничивает мощность подключаемого насоса: для насосов мощностью более 1,5–1,6 кВт (при 220 В) потребуется внешний контактор.


• Резьба G1/4 — не универсальная: для подключения к большинству гидроаккумуляторов (обычно резьба G1/2 или G3/4) потребуется переходник.


• Вес 0,41 кг — устройство лёгкое, но при монтаже на вибрирующий насос рекомендуется использовать дополнительную фиксацию или демпфер.

Конструктивные особенности

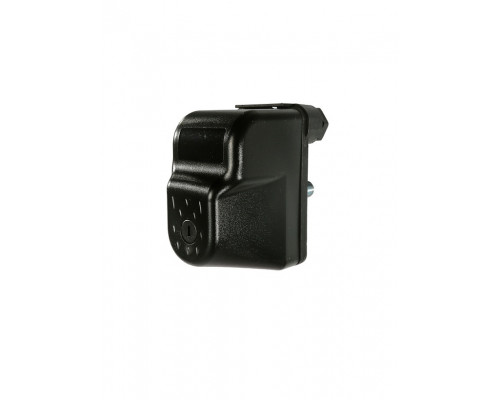

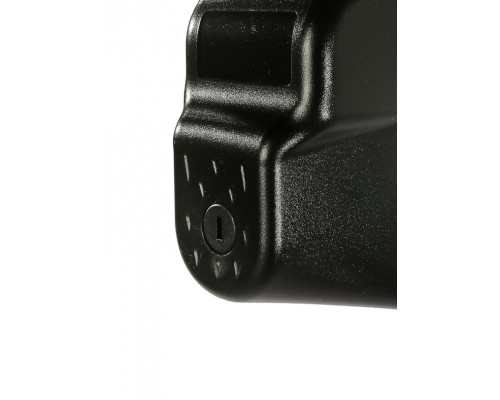

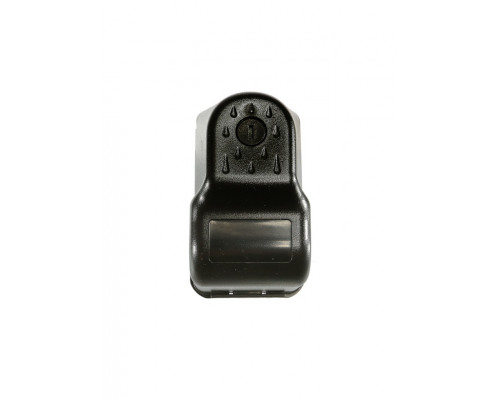

Реле выполнено в пластиковом корпусе, внутри которого расположены контактная группа и пружинный механизм. Конструкция простая и надёжная, без электронных компонентов, что обеспечивает устойчивость к перепадам напряжения и долговечность при правильной эксплуатации. Однако отсутствие защиты от сухого хода — эту функцию при необходимости нужно реализовать отдельным устройством (реле протока или защиты от сухого хода).
