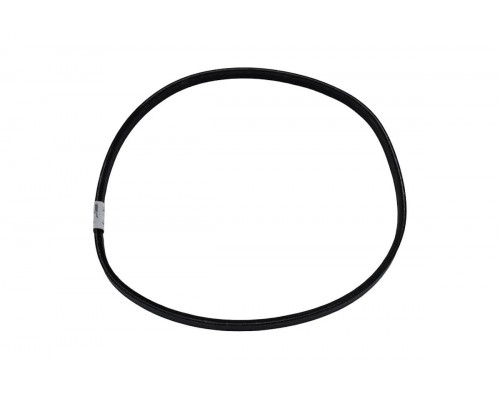

Ремень привода хода Evoline TB-5M*825EVO

Назначение и область применения

Ремень Evoline TB-5M*825EVO является расходным элементом привода хода, используемым в различном оборудовании с зубчато-ременной передачей. Конкретно эта модель представляет собой замкнутый зубчатый ремень стандарта 5M (с шагом 5 мм), длиной 825 мм. Он предназначен для передачи крутящего момента от двигателя к исполнительному механизму, обеспечивая синхронизацию движения. Чаще всего такие ремни применяются в станках с ЧПУ, 3D-принтерах, лазерных и фрезерных станках, а также в автоматизированных системах линейного перемещения. Благодаря точному шагу зуба, он гарантирует стабильное позиционирование рабочего органа без проскальзывания, что критично для задач, требующих повторяемости и точности.

Конструктивные особенности и практические преимущества

Ремень изготовлен по технологии EVOline, что подразумевает использование износостойких материалов и точное формование зубьев. Профиль 5M (с трапецеидальным зубом) обеспечивает равномерное распределение нагрузки по ширине ремня и снижает уровень шума при работе на высоких скоростях. Длина 825 мм подбирается под конкретную кинематическую схему — это расстояние между центрами шкивов с учетом их диаметра и числа зубьев. Вес ремня (0.12 кг) говорит о его компактности и малой инерционности, что положительно сказывается на динамике разгона и торможения подвижных узлов. При эксплуатации важно учитывать, что ремень не требует смазки, но нуждается в защите от абразивной пыли и агрессивных сред, так как это может ускорить износ зубьев.

Ключевые параметры для выбора и совместимости

При подборе данного ремня необходимо убедиться в соответствии нескольких параметров:

• Шаг 5 мм (5M): ремень совместим только со шкивами, имеющими профиль зубьев 5M. Использование с другим шагом (например, 2M или 8M) приведет к быстрому износу или поломке.


• Длина 825 мм: это общая длина замкнутого ремня. Она определяет межосевое расстояние между шкивами. Перед заменой стоит измерить старый ремень или проверить техническую документацию оборудования, так как ошибка в длине даже на 1-2 мм может сделать монтаж невозможным.


• Ширина ремня: в характеристиках указана ширина упаковки, но не самого ремня. Типовая ширина для ремней серии TB-5M*825EVO обычно составляет 6-10 мм, однако для точной совместимости необходимо уточнить этот параметр в документации к вашему устройству или измерить старый ремень.


• Количество в упаковке: поставляется поштучно. Это важно учитывать, если требуется замена нескольких ремней одновременно (например, на оси X и Y).

Ограничения и особенности эксплуатации

Ремень Evoline TB-5M*825EVO не является универсальным — он рассчитан на работу в условиях умеренных нагрузок и температур (обычно от -20°C до +80°C). Не допускается перегиб ремня с радиусом менее допустимого для профиля 5M, так как это может вызвать трещины в корде. При монтаже важно обеспечить правильное натяжение: избыточное натяжение увеличивает нагрузку на подшипники и ускоряет износ ремня, недостаточное — ведет к пропуску зубьев. Рекомендуется использовать ремень в паре с качественными шкивами, имеющими фланцы, для предотвращения бокового смещения. Также стоит помнить, что ремень не предназначен для передачи высоких крутящих моментов на малых диаметрах шкивов — это может привести к срезу зубьев.
