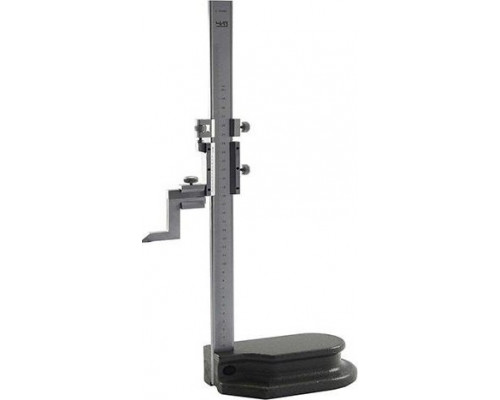

Штангенрейсмас ЧИЗ ШР-250 0.05 (41987)

Назначение и область применения

Штангенрейсмас ЧИЗ ШР-250 0.05 41987 — это измерительный и разметочный инструмент, предназначенный для определения высоты деталей, заготовок и узлов, а также для нанесения точной разметки на их поверхности. Модель с диапазоном измерений до 250 мм и ценой деления 0.05 мм является стандартным решением для машиностроительных, металлообрабатывающих и ремонтных участков, где требуется оперативный контроль высотных размеров или создание базовых линий перед механической обработкой. Инструмент ориентирован на работу в цеховых условиях, на слесарных и контрольных операциях.

Конструктивные особенности и практические возможности

Основание штангенрейсмаса выполнено из чугуна — это обеспечивает достаточную массу и устойчивость при установке на поверочную плиту или стол. Массивное основание снижает риск смещения инструмента во время измерений или разметки, что критично для получения точного результата. Штанга с миллиметровой шкалой и подвижная рамка с нониусом образуют классическую измерительную систему. Цена деления нониуса 0.05 мм позволяет выполнять измерения и разметку с точностью, достаточной для большинства задач общего машиностроения, включая контроль высоты уступов, пазов, плоскостей и разметку центров отверстий.

Рамка оснащена микрометрическим винтом для тонкой настройки. Эта функция упрощает точное позиционирование измерительной или разметочной ножки на заданном размере без рывков и смещений. Наличие тонкой настройки особенно полезно при повторяющихся операциях, когда требуется быстро и точно установить инструмент на несколько одинаковых размеров. Измерительная ножка (разметочная) закрепляется в рамке и может быть заменена или переставлена при необходимости.

Эргономика и долговечность шкал

Шкалы штанги и нониуса имеют матовое хромовое покрытие. Такое покрытие практически полностью исключает блики при работе под разными углами освещения, что снижает нагрузку на зрение и уменьшает вероятность ошибок считывания показаний. Матовая поверхность также более устойчива к появлению царапин и коррозии по сравнению с полированными шкалами, что продлевает срок службы инструмента в условиях цеховой эксплуатации.

Ограничения и особенности выбора

При выборе данной модели важно учитывать, что штангенрейсмас предназначен для работы исключительно в паре с поверочной плитой или другой плоской и жесткой поверхностью. Точность измерений напрямую зависит от состояния базовой поверхности. Инструмент не оснащен цифровым отсчетом, поэтому требует навыков считывания показаний с нониуса. Диапазон 250 мм накладывает ограничение на максимальную высоту измеряемых деталей — она не должна превышать этого значения. Модель 41987 поставляется в упаковке с габаритами 100x50x310 мм и весом 0.50 кг, что следует учитывать при организации хранения и транспортировки.
