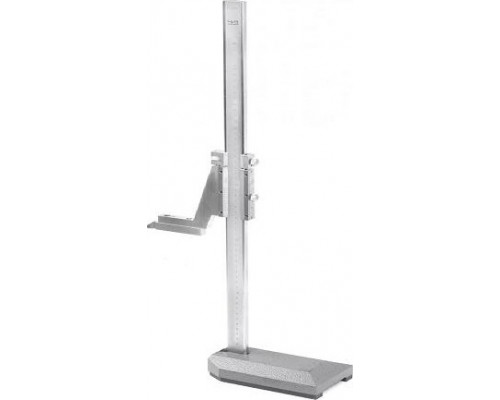

Штангенрейсмас ЧИЗ ШР-400 0.05

Назначение и область применения

Штангенрейсмас ЧИЗ ШР-400 0.05 41988 — это измерительный и разметочный инструмент, предназначенный для определения высоты деталей, заготовок и узлов, а также для нанесения точной разметки на вертикальных поверхностях. Модель с диапазоном измерений до 400 мм и ценой деления 0.05 мм ориентирована на задачи в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется высокая точность при контроле геометрических параметров или подготовке деталей к обработке. Инструмент подходит для работы с плоскими и профильными поверхностями, установленными на разметочной плите или столе.

Конструктивные особенности и практическая реализация

Основание штангенрейсмаса выполнено из чугуна, что обеспечивает устойчивость и минимальное смещение инструмента в процессе работы. Массивная база снижает риск опрокидывания и позволяет выполнять измерения без дополнительной фиксации. Штанга с миллиметровой шкалой и подвижная рамка с нониусом обеспечивают отсчёт размеров с дискретностью 0.05 мм — это стандартная точность для универсальных штангенрейсмасов, достаточная для большинства разметочных и контрольных операций в условиях цеха или мастерской.

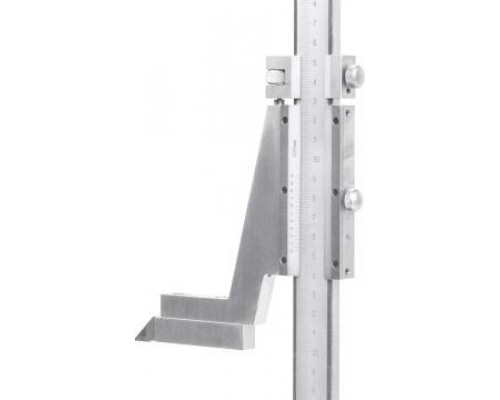

Рамка оснащена микрометрическим винтом тонкой настройки, который позволяет плавно и точно устанавливать измерительную или разметочную ножку на требуемый размер. Это особенно полезно при многократных повторных установках или при работе с допусками, где важна повторяемость. Измерительная ножка может быть заменена на разметочную (в комплект поставки, как правило, входит обе), что расширяет функционал инструмента: помимо контроля высоты, штангенрейсмас используется для нанесения линий разметки на заготовках.

Особенности шкал и эргономика

Шкалы штанги и нониуса имеют матовое хромовое покрытие, которое снижает блики и улучшает читаемость показаний при разном освещении. Это практично при работе в условиях цеха с верхним светом или локальной подсветкой. Разметка нанесена чётко, контрастно, что минимизирует ошибки считывания. Конструкция рамки и механизма фиксации обеспечивает надёжное закрепление на штанге без люфтов, что критично для точности измерений.

Ограничения и рекомендации по выбору

Модель ШР-400 с ценой деления 0.05 мм не предназначена для высокоточных измерений с микронной погрешностью — для задач, требующих точности выше 0.02 мм, следует рассматривать инструменты с нониусом 0.02 мм или электронные версии. Диапазон 400 мм накладывает ограничение на максимальную высоту измеряемых деталей: заготовки выше 400 мм потребуют другого инструмента. При выборе стоит учитывать, что штангенрейсмас требует ровной и чистой поверхности основания (разметочной плиты) для корректной работы — на неровных столах точность снижается. Инструмент внесён в Государственный реестр средств измерений, что подтверждает его соответствие метрологическим стандартам и возможность использования для официального контроля качества.

Упаковка и хранение

Инструмент поставляется в картонной упаковке с габаритами 100×50×450 мм и весом 1 кг. Компактные размеры и небольшой вес упрощают транспортировку и хранение, однако для предотвращения повреждений штанги и измерительных поверхностей рекомендуется хранить штангенрейсмас в сухом месте, в чехле или в отдельном ящике для инструмента.
