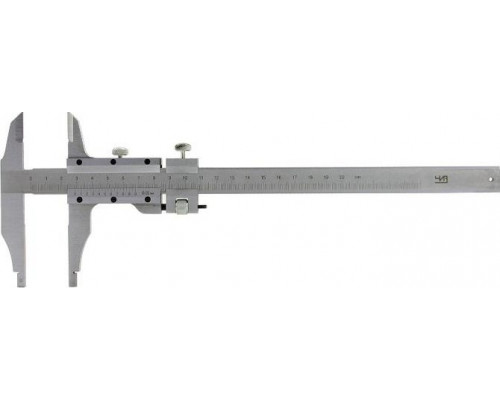

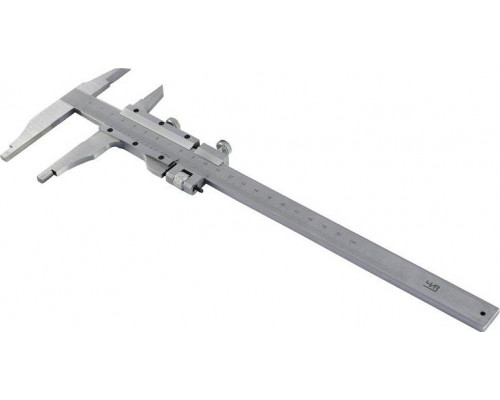

Штангенциркуль ЧИЗ ШЦ-2-1600 с губками 125 мм, 0.1 мм

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-2-1600 0.1 губ.125 — это крупногабаритный измерительный инструмент, предназначенный для высокоточных замеров наружных и внутренних размеров деталей, а также глубин. Модель относится к типу ШЦ-2, что означает оснащение двусторонним расположением губок: основными (для наружных измерений) и вспомогательными (для внутренних). Версия с увеличенным размахом губок 125 мм позволяет работать с деталями сложной формы, включая уступы, пазы и элементы с глубокими выборками. Инструмент рассчитан на измерение объектов длиной до 1600 мм, что делает его применимым в машиностроении, металлообработке, при контроле крупногабаритных заготовок, сварных конструкций или элементов трубопроводов.

Точность и практическая ценность нониуса

Значение отсчёта по нониусу составляет 0,1 мм — это стандартная для механических штангенциркулей дискретность, обеспечивающая достаточную точность для большинства задач ремонтного и производственного контроля. При длине инструмента 1600 мм погрешность измерений может возрастать из-за теплового расширения материала штанги, поэтому важно учитывать, что стабильные результаты достигаются при температуре окружающей среды около 20°C. Наличие нониуса вместо электронного дисплея исключает зависимость от элементов питания и делает инструмент надёжным в условиях повышенной влажности или запылённости. Однако при работе с крупными деталями потребуется внимательность при считывании показаний — цена деления 0,1 мм требует хорошего освещения и аккуратности.

Габариты и особенности эксплуатации

Физические размеры инструмента значительны: ширина 250 мм, высота 200 мм, глубина 2000 мм, вес 30 кг. Это накладывает ряд практических ограничений. Штангенциркуль не предназначен для частого перемещения — его оптимально размещать на стационарном измерительном стенде или в зоне контроля крупных изделий. Из-за большой длины штанги (почти 2 метра) инструмент чувствителен к изгибающим нагрузкам: не допускается падение или опора на него при снятии показаний. Для точных замеров рекомендуется фиксировать деталь неподвижно, а штангенциркуль перемещать плавно, без перекосов. Губки длиной 125 мм позволяют захватывать массивные элементы, но требуют осторожности при измерении внутренних диаметров — из-за собственного веса инструмента возможен перекос. При выборе этой модели стоит учитывать, что для её хранения потребуется прочный футляр или стеллаж, исключающий деформацию штанги.

Ключевые параметры для выбора

• Диапазон измерений 0–1600 мм — подходит для контроля крупногабаритных деталей: валов, плит, рамных конструкций, листового проката.


• Глубиномер — встроенная штанга для измерения глубины пазов и отверстий, что расширяет функционал без дополнительных приспособлений.


• Материал и исполнение — инструмент произведён ЧИЗ, что предполагает использование инструментальной стали с закалкой измерительных поверхностей. Однако точные данные о твёрдости губок и антикоррозийной обработке в характеристиках не указаны, поэтому при работе с агрессивными средами требуется дополнительная защита.


• Ограничения по точности — при длине 1600 мм даже незначительный люфт рамки или загрязнение направляющих могут дать ошибку до 0,3–0,5 мм. Регулярная очистка и проверка нулевого положения обязательны.

Практические рекомендации

Данная модель эффективна в условиях, где требуется периодический контроль размеров однотипных крупных деталей, но не подходит для серийных замеров из-за высокой массы. При выборе стоит обратить внимание на состояние губок: они должны смыкаться без просвета, а нониус — чётко совпадать с нулевой отметкой. Для работы с мягкими материалами (алюминий, пластик) рекомендуется использовать уменьшенное усилие зажима, чтобы избежать деформации поверхности. Инструмент не оснащён фиксатором рамки с микрометрической подачей, что усложняет точное позиционирование при замерах на весу — это особенность, которую стоит учитывать при планировании операций.
