Назначение и область применения

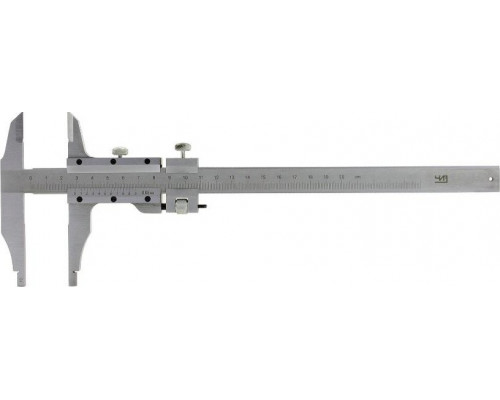

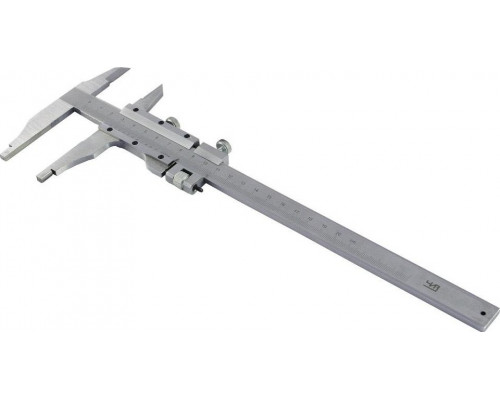

Штангенциркуль ЧИЗ ШЦ-2-800 0,1 губ. 125мм — это крупногабаритный измерительный инструмент, предназначенный для точного определения наружных и внутренних размеров деталей, а также глубин отверстий и уступов. Модель ориентирована на работу с объектами, длина которых достигает 800 мм, что делает её незаменимой в условиях механообработки, машиностроения, ремонта крупногабаритной техники и контроля качества на производстве. Благодаря диапазону измерений до 800 мм, инструмент подходит для замера валов, осей, труб, корпусных деталей и других элементов, где требуется высокая точность при значительной длине.
Конструктивные особенности и точность
Штангенциркуль выполнен по классической схеме ШЦ-2, что подразумевает наличие шкалы нониуса с ценой деления 0,1 мм. Это обеспечивает достаточную для большинства производственных задач точность — погрешность измерения составляет не более 0,1 мм, что регламентировано стандартами для данного класса инструмента. Длина губок для наружных измерений — 125 мм, что позволяет захватывать детали с достаточно большим поперечным сечением, а также выполнять замеры в углублениях и пазах. Губки для внутренних измерений имеют меньшую длину и предназначены для работы с отверстиями диаметром от 10 мм и более.
Особенностью модели является её длина — 800 мм. Инструмент изготавливается из инструментальной стали, устойчивой к износу, однако при такой длине важно учитывать, что штангенциркуль требует аккуратного обращения и хранения в горизонтальном положении, чтобы избежать деформации штанги. Наличие глубиномера (выдвижной рейки на каретке) позволяет измерять глубину пазов, отверстий и уступов глубиной до 125 мм, что расширяет функционал инструмента за пределы простых наружных и внутренних замеров.
Практические возможности и ограничения
Основное преимущество данной модели — возможность единовременного измерения деталей длиной до 800 мм без необходимости применения составных эталонов или переноса размеров. Это сокращает время контроля и снижает вероятность ошибки при серийных замерах. Инструмент оснащён рамкой с микрометрической подачей, что позволяет плавно подводить губки к измеряемой поверхности и фиксировать положение стопорным винтом — это особенно важно при работе с твёрдыми или хрупкими материалами, где недопустимо соскальзывание губок.
Среди ограничений стоит отметить, что штангенциркуль не имеет цифрового отсчёта — все показания считываются визуально с основной шкалы и нониуса, что требует определённого навыка и хорошего освещения. Кроме того, из-за большой длины инструмент неудобен для измерения мелких деталей (до 100 мм) — для таких задач лучше подходят компактные модели с длиной штанги 150–300 мм. Также важно учитывать, что точность 0,1 мм является стандартной для механических штангенциркулей, но при необходимости более высокого разрешения (до 0,01 мм) потребуется цифровой или микрометрический инструмент.
На что обратить внимание при выборе

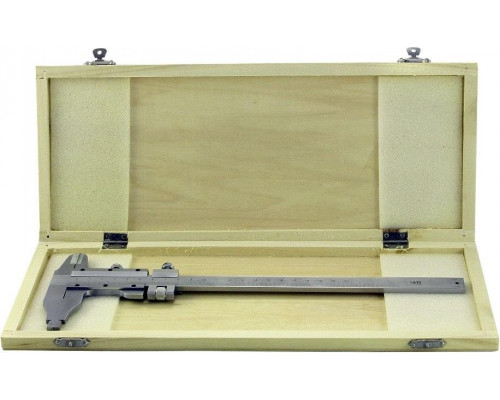

При работе с данной моделью следует учитывать её массу — около 2 кг, что делает её массивной и требует устойчивой опоры при измерениях. Рекомендуется использовать инструмент на стационарном рабочем месте, а не в полевых условиях. Также стоит проверить плавность хода каретки и отсутствие люфтов — это напрямую влияет на точность. Для длительного хранения желательно приобрести защитный футляр (в базовой комплектации он может отсутствовать), чтобы предохранить штангу от коррозии и механических повреждений. При выборе между ШЦ-2 и ШЦ-1 (с односторонними губками) данная модель предпочтительна для универсальных задач, включая внутренние замеры, но требует большего внимания при считывании показаний из-за двух шкал.
Характеристики
Габариты и вес
