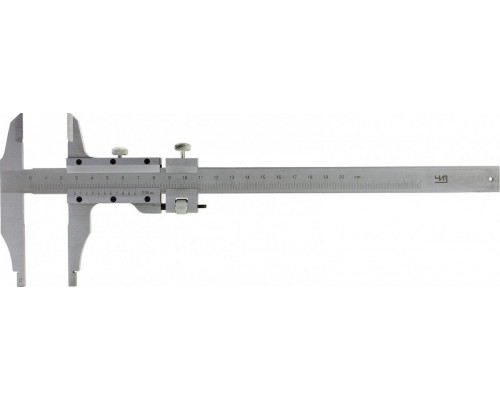

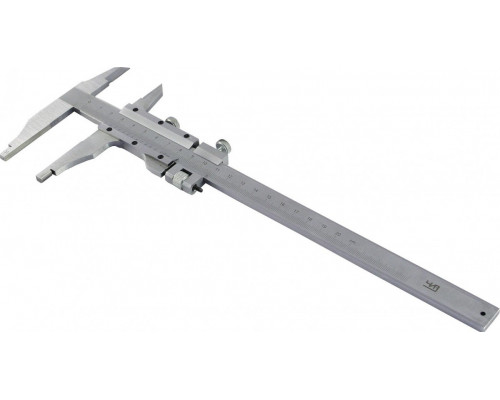

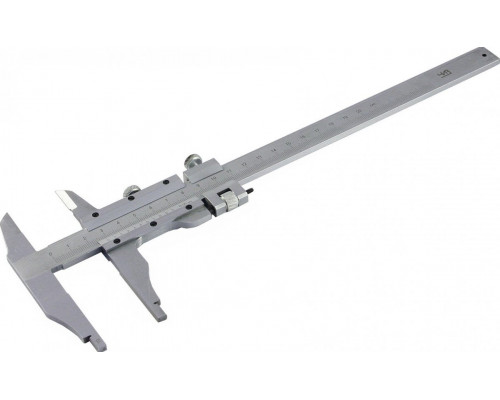

Штангенциркуль ЧИЗ ШЦ-2-800 0.05 губ.150

Назначение и сфера применения

Штангенциркуль ЧИЗ ШЦ-2-800 0.05 губ.150 — это крупногабаритный измерительный инструмент, предназначенный для высокоточных замеров наружных и внутренних размеров деталей, а также глубин. Модель ориентирована на работу с объектами, длина которых достигает 800 мм. Благодаря значительному размаху губок (150 мм) и общей длине штанги, инструмент востребован в машиностроении, металлообработке, при ремонте крупногабаритной техники, а также в производстве, где требуется контроль размеров заготовок, валов, труб или корпусных элементов.

Конструктивные особенности и точность

Штангенциркуль выполнен по схеме ШЦ-2, что подразумевает наличие двух пар губок — для наружных и внутренних измерений, а также глубиномера. Основные характеристики, определяющие его практическую ценность:

• Диапазон измерений 800 мм — позволяет работать с длинномерными деталями, которые не охватить стандартными моделями (до 300–500 мм).


• Глубина губок 150 мм — обеспечивает устойчивый захват и точное позиционирование при измерении крупных сечений, например, диаметров толстостенных труб или ширины массивных плит.


• Точность отсчета 0,05 мм — достаточна для большинства задач механической обработки, где не требуется микрометрическая точность, но важен контроль с допусками до сотых долей миллиметра.


• Производство ЧИЗ — инструмент изготовлен на Челябинском инструментальном заводе, что предполагает использование износостойких сталей и классическую конструкцию нониуса с четкой шкалой.

Важно: модель не оснащена цифровым дисплеем, все показания считываются визуально с нониусной шкалы. Это требует аккуратности при снятии отсчета, но исключает зависимость от элементов питания и электроники.

Практические возможности и ограничения

Инструмент позволяет выполнять три типа измерений: наружные (охват губками), внутренние (разведение губок) и глубину (выдвижение глубиномера). При работе с крупными деталями следует учитывать, что штангенциркуль имеет значительный вес (8 кг) и габариты (длина упаковки 880 мм), что требует устойчивого положения при замере — рекомендуется использовать горизонтальную опору или фиксацию измеряемой детали. Глубиномер на таких моделях обычно имеет ограниченный ход (до 100–150 мм), что достаточно для контроля глубины пазов и отверстий в крупных заготовках.

Ограничения: инструмент не предназначен для измерений с точностью выше 0,05 мм (например, для прецизионной обработки). Также из-за большой массы и длины штанги возможны погрешности при неправильном позиционировании — необходимо строго соблюдать параллельность губок к измеряемой поверхности.

На что обратить внимание при выборе

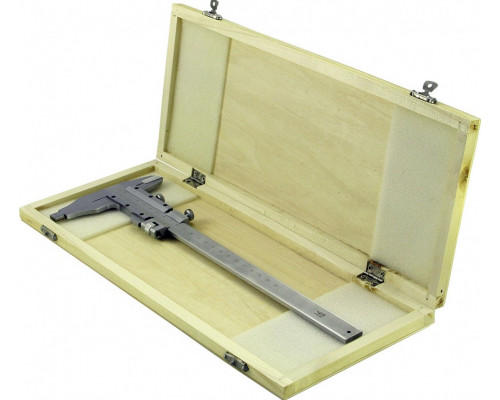

При работе с моделью ШЦ-2-800 важно учитывать условия эксплуатации. Инструмент чувствителен к загрязнениям и механическим повреждениям шкалы, поэтому для длительного хранения рекомендуется защитный футляр (в описании упаковки указаны габариты 200x100x880 мм, что предполагает наличие жесткого кейса). Перед использованием проверьте плавность хода рамки и отсутствие люфта — это критично для точности. Также стоит убедиться, что глубина губок (150 мм) достаточна для ваших типовых деталей: если измеряемая поверхность находится глубоко в выемке, может потребоваться модель с удлиненными губками.
