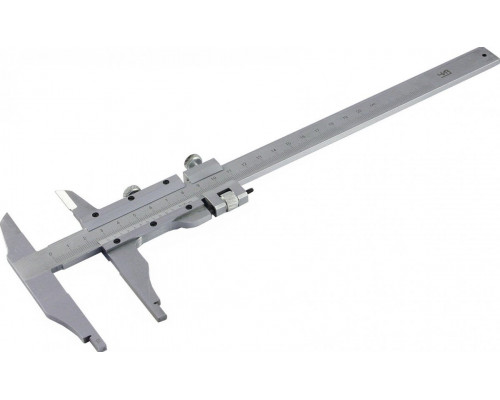

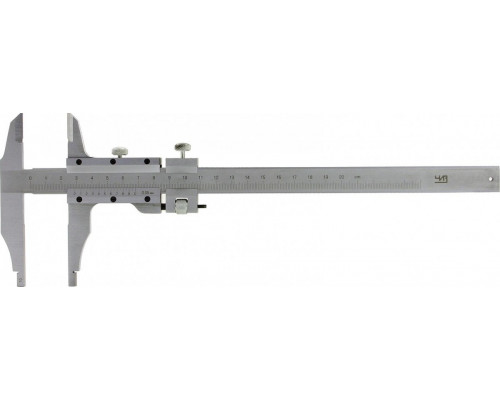

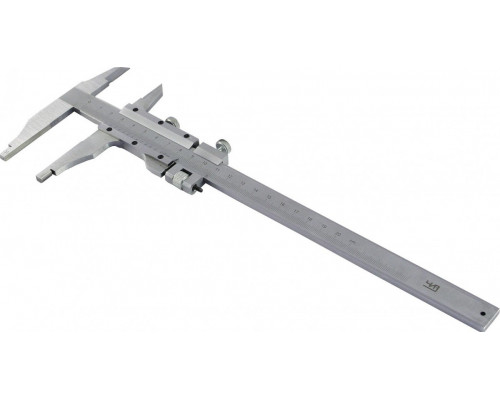

Штангенциркуль ЧИЗ ШЦ-2-800 0.05 мм с губками 125 мм, модель 42164

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-2-800 0.05 губ.125 (артикул 42164) представляет собой крупногабаритный измерительный инструмент, предназначенный для высокоточных наружных и внутренних измерений в условиях, где стандартные модели длиной до 300-500 мм не применимы. Данная модификация относится к типу ШЦ-2, что означает наличие двух пар измерительных губок: нижних для наружных замеров и верхних заострённых — для разметки и измерений внутренних поверхностей. Ключевая особенность модели — рабочий диапазон до 800 мм, что делает её незаменимой при работе с крупными деталями, заготовками, сварными конструкциями, валами и корпусами оборудования.

Инструмент оснащён нониусом с ценой деления 0,05 мм, что обеспечивает достаточную точность для большинства машиностроительных, слесарных и ремонтных задач, не требующих микрометрической погрешности. Глубина губок составляет 125 мм — это позволяет захватывать детали с большим поперечным сечением или выполнять замеры на значительном удалении от края объекта.

Практические возможности и ограничения

Благодаря длине штанги 800 мм, инструмент позволяет измерять наружные диаметры крупных труб, фланцев, шкивов, а также габаритные размеры корпусных деталей. Внутренние измерения (например, диаметры отверстий, пазов, проточек) выполняются верхними губками, что требует аккуратности из-за их меньшей жёсткости по сравнению с нижними. Разметочные возможности губок с заострёнными концами полезны при переносе размеров на заготовку, однако для точной разметки на больших поверхностях следует учитывать массу инструмента.

Важно учитывать, что при длине штанги 800 мм даже незначительный перекос инструмента относительно детали приводит к заметной погрешности. Поэтому для получения достоверных результатов требуется устойчивое положение заготовки и равномерное прилегание губок по всей плоскости контакта. Инструмент не предназначен для динамических замеров (например, на вращающихся деталях) и требует бережного обращения из-за риска деформации длинной штанги при падении или ударе.

Материалы и качество исполнения

Штангенциркуль произведён на Челябинском инструментальном заводе (ЧИЗ), что гарантирует использование инструментальной стали с высокой износостойкостью и стабильностью геометрии. Измерительные поверхности губок закалены и отшлифованы, что обеспечивает долговременное сохранение точности при интенсивной эксплуатации. Шкала штанги и нониус нанесены методом гравировки или лазерной маркировки — чёткие штрихи остаются читаемыми даже при попадании масла или охлаждающей жидкости.

Конструкция включает винт микрометрической подачи для плавного подведения губок к детали, что особенно важно при работе с крупногабаритными объектами, где ручное позиционирование затруднено. Стопорный винт фиксирует рамку на штанге, позволяя снимать показания после извлечения инструмента из зоны замера.

Комплектация и особенности эксплуатации

Инструмент поставляется без защитного футляра, что следует учитывать при организации хранения — для предотвращения коррозии и механических повреждений рекомендуется использовать чехол или кейс подходящего размера. Вес штангенциркуля составляет 8 кг, что требует устойчивой рабочей поверхности и определённых физических усилий при частых перестановках. Габариты упаковки (200×100×880 мм) указывают на значительную длину инструмента, что накладывает ограничения на его транспортировку в стандартных ящиках для инструмента.

Перед началом работы необходимо проверить плавность хода рамки по штанге и отсутствие люфта — для крупных моделей это критично, так как даже небольшой зазор между рамкой и штангой приводит к ошибке измерения. Регулярная очистка направляющих от загрязнений и лёгкая смазка машинным маслом продлевают срок службы и сохраняют точность.

На что обратить внимание при выборе

Модель ШЦ-2-800 0.05 губ.125 ориентирована на профессиональное использование в условиях, где требуется измерение деталей длиной до 800 мм с точностью до 0,05 мм. Если ваши задачи ограничены замерами до 300–500 мм, более компактные штангенциркули будут удобнее и легче. При работе с деталями, имеющими глубокие пазы или внутренние полости, глубина губок 125 мм даёт преимущество перед стандартными 40–60 мм. Однако для измерения глубины отверстий или уступов данная модель не оснащена глубиномером — это характерно для типа ШЦ-2, в отличие от ШЦ-1.

При выборе между механическим и цифровым инструментом следует учитывать, что нониус с ценой деления 0,05 мм требует хорошего освещения и остроты зрения для снятия показаний, но не зависит от элементов питания и электроники, что важно в условиях высокой влажности или запылённости. Штангенциркуль ЧИЗ 42164 — это надёжный, ремонтопригодный инструмент для регулярных точных измерений крупногабаритных деталей в мастерских, цехах и на производственных участках.
