Штангенциркуль ЧИЗ ШЦ-3 400 мм, губки 150 мм, 0.05 мм, арт. 42175

Назначение и область применения

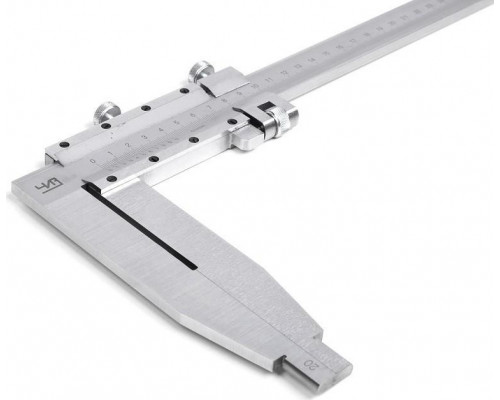

Штангенциркуль ЧИЗ ШЦ-3 (модель 42175) — это высокоточный измерительный инструмент, предназначенный для наружных, внутренних измерений и измерения глубин. Модель с диапазоном до 400 мм и шагом 0,05 мм относится к категории нониусных штангенциркулей, где отсчёт показаний производится по шкале штанги и нониусу. Инструмент ориентирован на задачи, требующие измерений средних и крупных деталей — например, в машиностроении, металлообработке, при контроле заготовок, сварных конструкций или труб. Благодаря длине губок 150 мм, он позволяет измерять детали с глубокими выемками или сложной геометрией, где стандартные губки не достают.

Конструктивные особенности и ключевые параметры

Штангенциркуль выполнен по схеме ШЦ-3, что подразумевает одностороннее расположение губок (только для наружных и внутренних измерений, без верхних губок для разметки). Основные характеристики, определяющие его практическую ценность:

• Диапазон измерения 0–400 мм — позволяет работать с деталями средней и крупной размерности, включая валы, фланцы, корпусные элементы. Нижняя граница 0 мм означает, что инструмент может измерять даже минимальные зазоры при условии полного сведения губок.


• Шаг (цена деления) 0,05 мм — точность, достаточная для большинства производственных и ремонтных задач, где не требуется микрометрическая точность (0,01 мм), но важна надёжная фиксация размера с погрешностью в пределах 0,05 мм. Это оптимальный выбор для контроля допусков по 10–12 квалитетам.


• Длина губок 150 мм — увеличенная глубина захвата позволяет измерять детали с выступающими элементами, в пазах или на удалении от края. Например, для проверки диаметра втулки или ширины проточки на расстоянии до 150 мм от торца.


• Общая длина штанги 400 мм — соответствует максимальному измерению, но при работе с крупными деталями требуется устойчивое положение инструмента и жёсткая фиксация рамки.

Практические возможности и ограничения

Инструмент оснащён нониусной шкалой, что исключает зависимость от элементов питания и делает его пригодным для эксплуатации в условиях, где использование электронных моделей нежелательно (высокая влажность, запылённость, риск ударов). Однако нониус требует внимательного считывания показаний и навыка работы с ним — в отличие от цифровых штангенциркулей, он не даёт мгновенного значения. Для измерений внутренних размеров используются губки внутреннего типа, расположенные на верхней части рамки, но их глубина ограничена конструкцией (обычно до 20–30 мм). Модель не имеет глубиномера — это особенность исполнения ШЦ-3, поэтому для измерения глубин потребуется отдельный инструмент (например, штангенглубиномер).

Вес инструмента (3 кг в упаковке) указывает на массивную конструкцию — штанга и рамка выполнены из закалённой стали, что обеспечивает жёсткость и долговечность, но требует аккуратности при длительной работе. При измерении крупных деталей рекомендуется фиксировать рамку стопорным винтом перед снятием показаний, чтобы избежать смещения. Шаг 0,05 мм накладывает ограничение на точность: для размеров с допуском менее 0,1 мм предпочтительнее использовать микрометр или штангенциркуль с шагом 0,02 мм.

На что обратить внимание при выборе и эксплуатации

Перед использованием проверьте плавность хода рамки — она должна перемещаться без заеданий, но с небольшим усилием, исключающим люфт. Нониусная шкала должна быть чётко нанесена, без сколов и потёртостей. При измерении наружных размеров следите, чтобы губки плотно прилегали к детали без перекоса — для этого рамка должна быть перпендикулярна оси штанги. Для внутренних измерений убедитесь, что губки входят в отверстие без натяга. Модель не предназначена для динамических измерений (например, вращающихся деталей) — только для статического контроля. Храните инструмент в сухом месте, защищая от коррозии, и периодически протирайте измерительные поверхности мягкой тканью.
