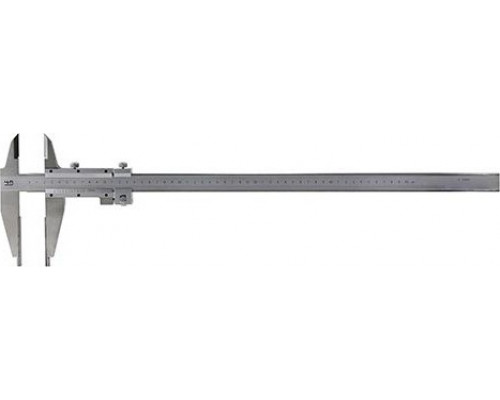

Штангенциркуль ЧИЗ ШЦ-II 1000 мм с твердосплавными губками 0,1 мм

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-II 1000 0,1 представляет собой крупногабаритный измерительный инструмент второго типа (с двусторонним расположением губок), предназначенный для выполнения наружных и внутренних измерений. Модель рассчитана на работу с деталями и заготовками длиной до 1000 мм, что делает её востребованной в сферах, где требуется контроль крупногабаритных изделий: машиностроение, металлообработка, производство строительных конструкций, деревообработка. Инструмент внесён в Государственный реестр средств измерений, что подтверждает его соответствие метрологическим требованиям и возможность применения для официального контроля качества.

Конструкция выполнена по ГОСТ 166-89, класс точности 1. Это означает, что инструмент обеспечивает стабильные показания в пределах допусков, установленных для данного класса. Отсутствие глубиномера (характерная особенность штангенциркулей ШЦ-II) компенсируется увеличенной длиной нижних губок — 150 мм, что позволяет выполнять замеры в труднодоступных местах и на значительном удалении от края детали.

Практические возможности и ограничения

Диапазон измерений от 0 до 1000 мм с шагом 0,1 мм (цена деления нониуса) даёт возможность снимать показания с точностью до десятой доли миллиметра. Это оптимальный уровень для большинства задач по контролю линейных размеров в производстве и ремонте, где не требуется микрометрическая точность, но важна достаточная достоверность результата.

Важно учитывать, что при работе с инструментом длиной 1000 мм необходимо обеспечить жёсткую фиксацию измеряемой детали и самого штангенциркуля — из-за большой длины губок возможны погрешности, связанные с прогибом штанги или перекосом рамки. Инструмент оснащён твёрдосплавными напайками на измерительных поверхностях, что повышает износостойкость при контакте с твёрдыми материалами (чугун, закалённая сталь, керамика) и продлевает срок службы инструмента в условиях интенсивной эксплуатации.

Особенности эксплуатации и выбора

При выборе данной модели стоит обратить внимание на следующие аспекты:

• Большая длина инструмента (1000 мм) требует аккуратного хранения и транспортировки — штангенциркуль поставляется в упаковке длиной 1000 мм, что необходимо учитывать при организации рабочего места.


• Отсутствие глубиномера означает, что для измерения глубины пазов, отверстий или уступов потребуется отдельный инструмент (например, штангенглубиномер).


• Твёрдосплавные напайки повышают устойчивость к истиранию, но требуют бережного обращения с острыми кромками — при ударах возможно выкрашивание твёрдого сплава.


• Класс точности 1 подходит для большинства производственных задач, но если требуется повышенная точность (до 0,05 мм и выше), следует рассмотреть модели с нониусом 0,05 мм или цифровые штангенциркули.

Инструмент предназначен для наружных и внутренних измерений, но не для разметки — конструкция губок не оптимизирована для нанесения рисок. Для разметочных работ лучше использовать штангенциркули с заострёнными губками (ШЦ-III).

Соответствие стандартам и комплектация

Штангенциркуль изготовлен по ГОСТ 166-89, что гарантирует взаимозаменяемость с аналогичными инструментами и соответствие требованиям метрологического контроля. Внесение в ГосРеестр СИ позволяет использовать его для сертификации продукции и в лабораторных условиях. Комплектация включает сам штангенциркуль, упаковку (размеры: 300×30×1000 мм, вес 1 кг). Дополнительные принадлежности (футляр, паспорт, свидетельство о поверке) в описании не указаны — перед заказом рекомендуется уточнить наличие сопроводительной документации.
