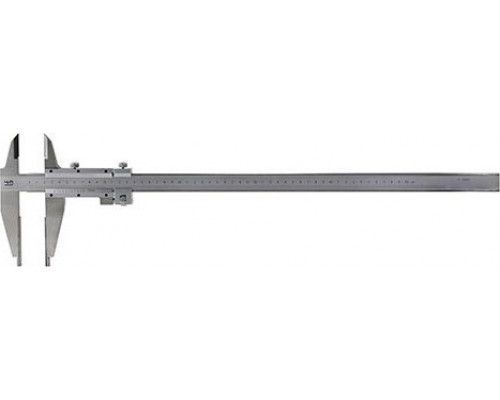

Штангенциркуль ЧИЗ ШЦ-II 500 мм, 0,05 мм, с твердосплавными губками

Назначение и конструктивные особенности

Штангенциркуль ЧИЗ ШЦ-II 500 0,05 (артикул 129495) — это инструмент второго типа по ГОСТ 166-89, предназначенный для измерения наружных и внутренних размеров деталей. Модель не оснащена глубиномером, что компенсируется увеличенной длиной нижних губок — 250 мм, позволяющей выполнять замеры в глубоких пазах и на удаленных участках. Диапазон измерений от 0 до 500 мм с шагом 0,05 мм делает его пригодным для крупногабаритных заготовок в металлообработке, машиностроении и ремонтных работах.

Практическая ценность параметров

Шаг 0,05 мм обеспечивает достаточную точность для контроля допусков при изготовлении деталей средней сложности — например, валов, втулок или корпусных элементов. Класс точности 1 гарантирует стабильность показаний в пределах нормативов, что подтверждено внесением в ГосРеестр средств измерений. Нижние губки длиной 250 мм позволяют измерять внутренние диаметры на глубине до 200-220 мм (с учетом толщины губок), что актуально для гильз, цилиндров и фланцев.

Материал и износостойкость

Измерительные поверхности оснащены твердосплавными напайками, что существенно повышает ресурс инструмента при работе с твердыми материалами — чугуном, закаленной сталью, абразивными покрытиями. Твердый сплав меньше подвержен истиранию по сравнению с обычной инструментальной сталью, поэтому штангенциркуль сохраняет точность даже при интенсивной эксплуатации на производстве.

Ограничения и особенности эксплуатации

При выборе модели важно учитывать отсутствие глубиномера — для измерения глубины пазов или отверстий потребуется отдельный инструмент. Длина штанги 500 мм требует аккуратного хранения и транспортировки, так как длинная направляющая более чувствительна к ударам и деформациям. Рекомендуется использовать жесткий футляр (в комплект не входит) для предотвращения повреждений. Измерения внутренних размеров выполняются только верхними губками, которые имеют меньшую длину (обычно 10-12 мм), что ограничивает доступ в узкие полости.

Упаковка и габариты

Инструмент поставляется в картонной упаковке с габаритами 150x30x500 мм и весом 0,5 кг. Компактная высота коробки (30 мм) указывает на то, что штангенциркуль не имеет массивной рамки, что облегчает его размещение на рабочем месте. При этом длина упаковки соответствует длине инструмента, поэтому при заказе стоит учитывать доступное пространство для хранения.

На что обратить внимание при выборе

Модель ЧИЗ ШЦ-II 500 0,05 подходит для задач, где требуется контроль размеров до 500 мм с точностью до сотых долей миллиметра, но без необходимости измерения глубины. Если в работе преобладают детали длиной до 300-400 мм, можно рассмотреть штангенциркуль меньшего диапазона — это снизит риск случайных повреждений штанги. При работе с мягкими металлами (алюминий, латунь) твердосплавные губки менее критичны, но для частых измерений стальных заготовок их наличие оправдано. Регулярная проверка точности по концевым мерам длины обязательна для поддержания класса точности 1.
