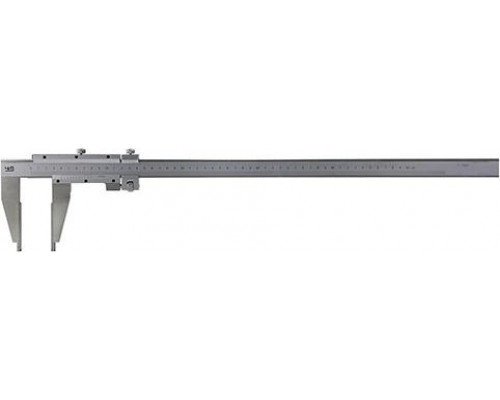

Штангенциркуль ЧИЗ ШЦ-III 630 мм 0,05 с твердосплавными губками 129515

Назначение и область применения

Штангенциркуль ЧИЗ ШЦ-III 630 0,05 — это крупногабаритный измерительный инструмент, предназначенный для высокоточных наружных и внутренних измерений, а также разметки деталей длиной до 630 мм. Модель относится к третьему типу (ШЦ-III), что означает наличие двустороннего расположения губок: одна пара для наружных измерений, другая — для внутренних. Благодаря твердосплавным напайкам на измерительных поверхностях, данный штангенциркуль ориентирован на работу с твердыми и абразивными материалами, где обычный инструмент быстро изнашивается.

Ключевые особенности и конструкция

Основное отличие этой модели — увеличенный диапазон измерений до 630 мм при шаге отсчета 0,05 мм. Это позволяет выполнять замеры крупногабаритных заготовок, которые не помещаются в стандартные 150–300 мм штангенциркули. Конструкция включает штангу с основной шкалой и подвижную рамку с нониусом, что обеспечивает классический механический принцип работы без электроники. Твердосплавные напайки на губках значительно повышают износостойкость инструмента при контакте с закаленной сталью, чугуном, керамикой или композитами.

Практические возможности и ограничения

Инструмент позволяет измерять:

• наружные размеры (ширина, длина, диаметр) от 0 до 630 мм с точностью до 0,05 мм;


• внутренние размеры (отверстия, пазы) с помощью верхних губок;


• глубину (при наличии глубиномера — уточните комплектацию, так как в базовом описании он не указан).

Ограничения связаны с массой и габаритами: при длине штанги 630 мм инструмент весит 0,5 кг, что требует устойчивого положения детали и аккуратности при перемещении рамки. Из-за большой длины возможен прогиб штанги при неаккуратном обращении, что влияет на точность. Шаг 0,05 мм (50 мкм) достаточен для большинства машиностроительных и ремонтных задач, но не подходит для прецизионных измерений с допусками менее 0,1 мм — для этого нужны инструменты с шагом 0,02 мм или электронные модели.

Особенности твердосплавных напаек

Твердосплавные пластины на губках (обычно из карбида вольфрама) обеспечивают:

• стойкость к истиранию при измерении твердых поверхностей (например, после термообработки);


• сохранение остроты кромок при разметке по металлу;


• устойчивость к коррозии и агрессивным средам.

Однако такие губки более хрупкие по сравнению с обычной закаленной сталью — их нельзя использовать для грубой разметки с ударами или для измерения деталей с заусенцами без предварительной зачистки. Также важно избегать падений инструмента, так как напайки могут выкрошиться.

На что обратить внимание при выборе

Перед использованием убедитесь, что инструмент подходит для ваших задач:

• диапазон 630 мм требует достаточного рабочего пространства и жесткой фиксации детали;


• шаг 0,05 мм — компромисс между точностью и удобством считывания (нониус с 20 делениями);


• твердосплавные губки оправданы только при работе с абразивными или твердыми материалами — для мягких металлов и пластиков достаточно обычного инструмента;


• отсутствие глубиномера в базовой комплектации (согласно упаковочным данным) — если требуется измерение глубины, проверьте наличие этой функции в конкретном экземпляре.

Модель ЧИЗ ШЦ-III 630 0,05 с твердосплавными напайками — специализированный инструмент для мастерских и производств, где требуется регулярный контроль крупных деталей из износостойких материалов. Для эпизодических бытовых задач или работы с мелкими заготовками более рациональны компактные штангенциркули с диапазоном до 300 мм.
