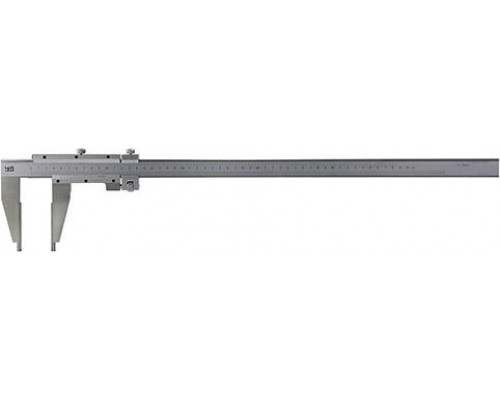

Штангенциркуль ЧИЗ ШЦ-III 800 мм 0,05 с твердосплавными губками 129517

Назначение и область применения

Штангенциркуль ЧИЗ ШЦ-III 800 0,05 — это крупногабаритный измерительный инструмент, предназначенный для точного определения наружных и внутренних размеров деталей, а также глубин и уступов. Модель с диапазоном измерения до 800 мм ориентирована на работу с крупными заготовками, деталями машин, металлоконструкциями, элементами трубопроводов и другими объектами, где требуется контроль размеров с высокой точностью. Благодаря твердосплавным напайкам на измерительных поверхностях, инструмент подходит для интенсивной эксплуатации в условиях серийного производства и ремонтных мастерских.

Конструктивные особенности и практические возможности

Штангенциркуль относится к типу ШЦ-III, что означает наличие двухстороннего расположения губок: для наружных и внутренних измерений, а также выдвижной глубиномерной линейки. Основные элементы выполнены из инструментальной стали с твердосплавным покрытием рабочих поверхностей, что значительно повышает износостойкость при контакте с абразивными, закаленными или чугунными деталями.

• Диапазон измерения 0–800 мм — позволяет работать с длинномерными заготовками, крупными фланцами, валами, шкивами и элементами станин. Нижний предел (0 мм) означает возможность измерять минимальные размеры, начиная от нулевой отметки.


• Шаг отсчета 0,05 мм — обеспечивает достаточную точность для большинства машиностроительных и слесарных операций. Погрешность измерения соответствует классу точности, характерному для нониусных штангенциркулей данного типа.


• Твердосплавные напайки — увеличивают ресурс инструмента при частых замерах твердых материалов (сталь после термообработки, керамика, композиты). Снижают риск быстрого износа губок и потери точности.


• Нониус с ценой деления 0,05 мм — позволяет считывать показания с визуальной четкостью, без необходимости использования электроники. Шкала нанесена на штангу и рамку, устойчива к истиранию.

Ограничения и особенности эксплуатации

При работе с моделью ШЦ-III 800 следует учитывать, что это механический (нониусный) инструмент, не оснащенный цифровым дисплеем. Снятие показаний требует внимательности и навыка отсчета по нониусу, особенно при измерениях в условиях плохого освещения. Инструмент не предназначен для автоматической передачи данных в измерительные системы.

Из-за большой длины штанги (800 мм) штангенциркуль требует аккуратного обращения: возможен прогиб при небрежном хранении или падении, что может нарушить параллельность губок и точность измерений. Рекомендуется хранить инструмент в жестком футляре или на специальной подставке, исключающей деформацию. Перед каждым измерением необходимо проверять нулевую установку и чистоту измерительных поверхностей.

Что важно учесть при выборе

• Длина и вес: Габариты упаковки (800×250×30 мм) и масса около 1 кг указывают на то, что инструмент достаточно массивный для своего класса. Это обеспечивает жесткость конструкции, но требует устойчивого положения при замерах — лучше использовать штангенциркуль на верстаке или с фиксацией детали.


• Твердосплавное оснащение: Модель 129517 с маркировкой «тв/сплав» подходит для интенсивной работы с абразивными и твердыми материалами. Если планируется измерять только мягкие металлы или пластик, можно рассмотреть вариант без твердосплавных напаек — он будет легче и дешевле, но менее износостоек.


• Точность и класс: Шаг 0,05 мм типичен для нониусных штангенциркулей среднего класса точности. Для задач, требующих более высокой дискретности (0,02 мм или 0,01 мм), потребуется инструмент с другим типом нониуса или цифровой индикацией.


• Условия работы: Инструмент не защищен от пыли и влаги, поэтому не подходит для использования в агрессивных средах или на открытом воздухе без дополнительной защиты.

Итоговое резюме

Штангенциркуль ЧИЗ ШЦ-III 800 0,05 мм — это надежный механический инструмент для крупных измерений с усиленными твердосплавными губками. Он обеспечивает достаточную точность для большинства производственных и ремонтных задач, где требуется контроль размеров деталей длиной до 800 мм. Основные преимущества — износостойкость, простота конструкции и независимость от источников питания. Ограничения связаны с необходимостью ручного снятия показаний и аккуратного обращения из-за больших габаритов.
