Штангенциркуль электронный ЧИЗ ШЦЦ-3-630 0,01 мм с глубиномером 150 мм

Назначение и конструктивные особенности

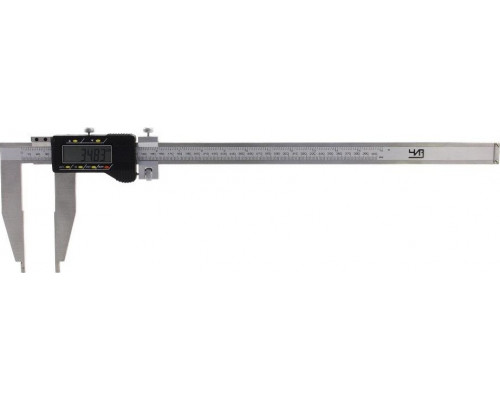

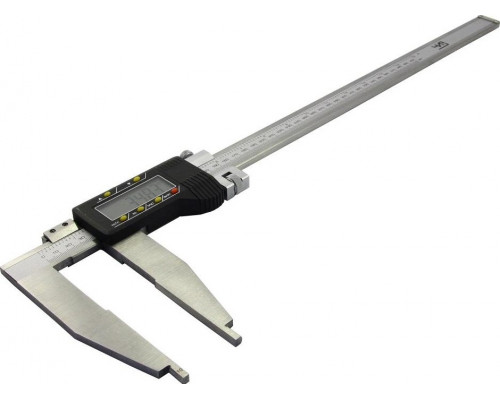

Электронный штангенциркуль ЧИЗ ШЦЦ-3-630 0,01 (арт. 96632) — это высокоточный измерительный инструмент, предназначенный для определения наружных и внутренних размеров деталей, а также глубин. Модель относится к типу ШЦЦ-3, что означает одностороннее расположение измерительных губок. Такая конструкция оптимальна для работы с крупногабаритными заготовками, где доступ к измеряемой поверхности возможен только с одной стороны. Основное отличие от механических аналогов — наличие цифрового блока, который заменяет нониус и выводит показания на жидкокристаллический дисплей. Это исключает ошибки считывания и ускоряет процесс измерений.

Диапазон измерений и практическая применимость

Верхняя граница измерений составляет 630 мм, что относит данный инструмент к категории крупных штангенциркулей. Он подходит для работы с длинномерными деталями, валами, трубами, листовым материалом и элементами металлоконструкций. Длина губок — 150 мм — позволяет захватывать детали с большим вылетом, например, измерять толщину заготовки в труднодоступном месте или внутренний диаметр глубоких отверстий. Нижний предел измерений стандартный — от 0 мм, но следует учитывать, что точность работы с малыми размерами (до 10–20 мм) может быть ограничена массой и габаритами самого инструмента.

Точность и функционал электронного блока

Цена деления цифрового блока — 0,01 мм, что соответствует классу точности, достаточному для большинства задач в машиностроении, металлообработке и ремонтных работах. Электроника позволяет:

• Обнулять показания в любой точке шкалы — удобно для последовательных измерений или сравнения с эталоном.


• Переключаться между миллиметрами и дюймами — полезно при работе с импортными чертежами или деталями.


• Фиксировать текущее значение на дисплее (функция HOLD) для удобства снятия показаний в неудобной позе.

Важно: электронный блок питается от батарейки (обычно типа LR44 или аналогичной), которая не входит в комплект поставки. Перед началом работы необходимо убедиться в её наличии и работоспособности. При разряде элемента питания точность измерений сохраняется, но дисплей может отключаться или показывать нестабильные значения.

Материал и устойчивость к нагрузкам

Штанга и губки изготовлены из инструментальной стали, что обеспечивает жёсткость конструкции и устойчивость к износу при интенсивной эксплуатации. Однако при длине штанги 630 мм важно избегать ударных нагрузок и падений — даже небольшой изгиб приведёт к потере точности. Для длительного хранения рекомендуется очищать инструмент от загрязнений и смазывать направляющие тонким слоем технического масла. Измерительные поверхности губок требуют бережного обращения: забоины и царапины на них делают инструмент непригодным для точных замеров.

Ограничения и особенности эксплуатации

При выборе данной модели стоит учитывать несколько моментов:

• Инструмент не предназначен для работы в условиях высокой влажности, запылённости или с агрессивными средами — электроника может выйти из строя.


• Из-за одностороннего расположения губок невозможно выполнять разметочные работы (как у штангенциркулей типа ШЦ-1 с двухсторонними губками).


• Для точного измерения внутренних размеров необходимо учитывать толщину самих губок — обычно она указана на корпусе или в паспорте, и при обнулении прибора на внешних поверхностях требуется корректировка.

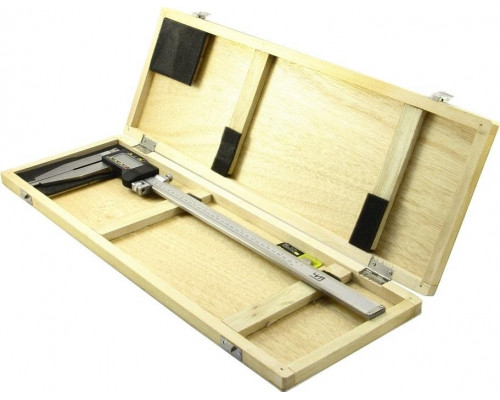

• Комплектация включает только сам штангенциркуль. Футляр для хранения, батарейка или сертификат калибровки могут отсутствовать — это стоит уточнить перед приобретением.

Модель ЧИЗ 96632 — это специализированный инструмент для крупных деталей, где важна высокая точность и удобство считывания показаний. Он не является универсальным заменителем компактных штангенциркулей, но в своей нише (измерение длинномеров до 630 мм) обеспечивает надёжность и повторяемость результатов.
