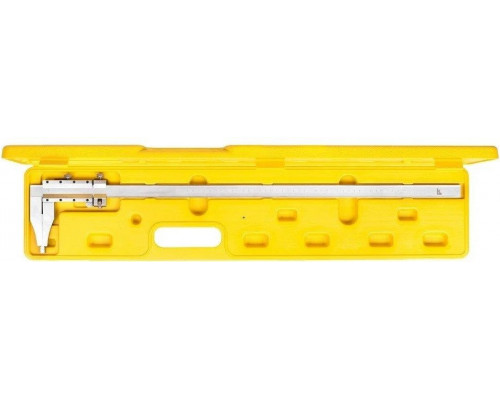

Штангенциркуль КАЛИБРОН ШЦ-3-1600-0.1 с губками 150 мм

Назначение и область применения

Штангенциркуль КАЛИБРОН ШЦ-3-1600-0.1 с длиной губок 150 мм (модель 106173) — это крупногабаритный измерительный инструмент, предназначенный для определения наружных, внутренних размеров и глубины с точностью до 0,1 мм. Модель относится к типу ШЦ-3, что означает наличие одностороннего расположения губок (только для наружных измерений) и значительного диапазона измерений. Основное назначение — работа с деталями, длина которых достигает 1600 мм, что делает инструмент востребованным в металлообработке, машиностроении, ремонте крупногабаритного оборудования и при контроле линейных размеров длинномерных заготовок.

Конструктивные особенности и практические возможности

Главная особенность данной модели — большая длина штанги (1600 мм) при сравнительно компактных губках (150 мм). Это накладывает ограничение: инструмент позволяет измерять только наружные размеры, но не внутренние или глубину, так как губки для внутренних измерений отсутствуют. Для задач, где требуется контроль внутренних диаметров или пазов, эта модель не подходит. Однако для измерения длины, ширины, высоты крупных деталей, листов, труб, профилей и других протяженных объектов она оптимальна.

Цена деления нониуса составляет 0,1 мм, что обеспечивает достаточную для большинства производственных задач точность. Штангенциркуль выполнен из инструментальной стали, устойчивой к износу, и имеет твердосплавные напайки на губках, что повышает ресурс работы при частом контакте с твердыми материалами (чугун, сталь, алюминий). Рамка оснащена винтом стопорения для фиксации положения губок после снятия показаний.

Ключевые параметры и их практический смысл

• Диапазон измерений 0–1600 мм — позволяет работать с крупногабаритными деталями, которые не помещаются в стандартные штангенциркули (до 300–500 мм). Подходит для измерения длины валов, осей, направляющих, листового металла, пластиковых панелей.


• Губки длиной 150 мм — достаточны для захвата деталей средней толщины, но не предназначены для глубоких пазов или узких проемов. При измерении тонкостенных заготовок (менее 10 мм) требуется аккуратность, чтобы не деформировать деталь.


• Точность 0,1 мм — стандартная для механических штангенциркулей. Позволяет выполнять контрольные операции в условиях цеха, но не подходит для прецизионных измерений (например, в приборостроении), где нужна точность 0,01–0,02 мм.


• Вес 8 кг — инструмент тяжелый, что связано с массивной штангой для жесткости. При работе требуется устойчивая опора (стол, верстак) или использование подставки. Для длительных измерений рекомендуется фиксация штанги в тисках или струбцинах.

Ограничения и рекомендации по выбору

При выборе этой модели важно учитывать, что она не универсальна. Отсутствие губок для внутренних измерений и глубиномера сужает область применения до исключительно наружных размеров. Если в работе требуется контроль внутренних диаметров или глубин, стоит рассмотреть штангенциркуль типа ШЦ-1 или ШЦ-2 с соответствующим диапазоном. Также из-за большой длины штанги (1700 мм в упаковке) инструмент требует специального хранения — в горизонтальном положении или в жестком футляре, чтобы избежать деформации штанги, которая может привести к потере точности.

Инструмент поставляется в картонной упаковке, без дополнительных аксессуаров (например, без подставки или чехла). Перед началом работы рекомендуется проверить плавность хода рамки и отсутствие люфта, а также очистить измерительные поверхности от консервационной смазки. Для поддержания точности следует регулярно калибровать штангенциркуль по концевым мерам длины.
