Прецизионный контроль внутренних размеров от 62 до 75 мм
Нутромер микрометрический 3-точечный электронный ЧИЗ 62-75 0.001 у/к 116283 — это измерительный инструмент для определения внутренних диаметров отверстий, пазов и других полостей с высокой точностью. Модель рассчитана на диапазон измерений от 62 до 75 мм, что делает её подходящей для работы с деталями среднего размера в машиностроении, металлообработке и ремонтных мастерских. Электронный отсчёт с ценой деления 0,001 мм позволяет фиксировать даже незначительные отклонения, что важно при контроле посадок и допусков.
Конструкция и принцип работы
Прибор выполнен по трёхточечной схеме, что обеспечивает центрирование измерительных наконечников относительно оси отверстия. Это снижает влияние перекосов и повышает достоверность результатов. Конструктивно нутромер напоминает микрометр: микрометрический винт с барабаном и стеблем, но вместо одной измерительной плоскости используются три подвижных наконечника. Показания снимаются с электронного дисплея, что исключает ошибки при визуальном отсчёте по шкале. Для настройки на номинальный размер применяются установочные меры, входящие в комплект поставки.
Точность и погрешность
Заявленная погрешность прибора составляет ±0,006 мм. Это означает, что при измерении реального диаметра, например, 70 мм, показания могут отличаться от истинного значения не более чем на 6 микрометров. Такая точность достаточна для контроля отверстий с квалитетами IT6–IT7. Важно учитывать, что погрешность реализуется только при правильной установке нуля по эталонной мере и при соблюдении температурного режима (20±5°C). При работе с деталями, нагретыми выше или ниже, возможны дополнительные отклонения из-за теплового расширения.
Особенности эксплуатации
Нутромер предназначен для измерения только гладких цилиндрических отверстий. Трёхточечная схема не подходит для контроля пазов, уступов или отверстий с резьбой — в таких случаях используются другие типы нутромеров (например, двухточечные или индикаторные). Прибор чувствителен к загрязнениям и механическим ударам, поэтому после работы его необходимо очищать и хранить в защитном футляре. Электронный блок требует бережного обращения: избегайте попадания влаги и масел на дисплей и кнопки. Перед началом измерений рекомендуется проверить заряд батареи (тип элемента уточняйте в документации).
Практические возможности и ограничения
Модель ЧИЗ 62-75 0.001 у/к 116283 позволяет измерять диаметры от 62 до 75 мм с шагом 0,001 мм. Это даёт возможность фиксировать отклонения в пределах одного микрометра, что востребовано при изготовлении прецизионных деталей — например, втулок, подшипников скольжения, корпусов гидравлики. Однако диапазон измерения ограничен: для отверстий менее 62 мм или более 75 мм потребуется другой нутромер. Прибор не предназначен для измерения глубины или ширины канавок — для этих задач нужны специализированные инструменты. Также стоит помнить, что трёхточечные нутромеры дают корректные показания только на прямых участках отверстия без конусности или овальности.
Комплектация и хранение

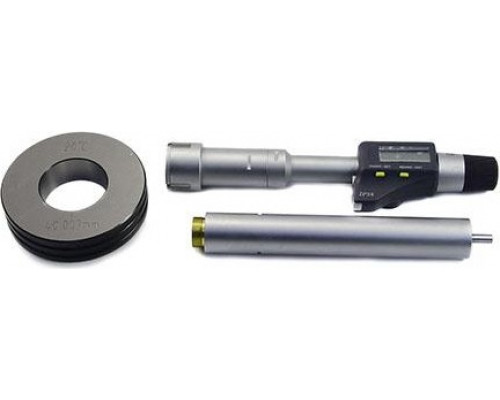

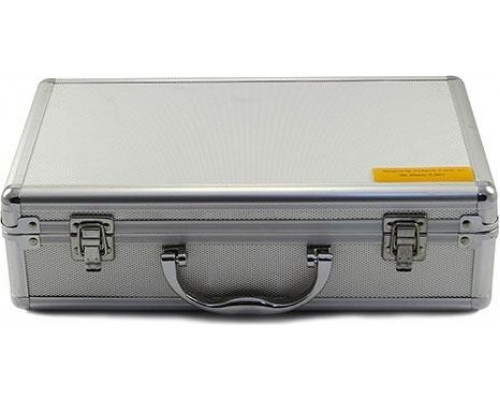

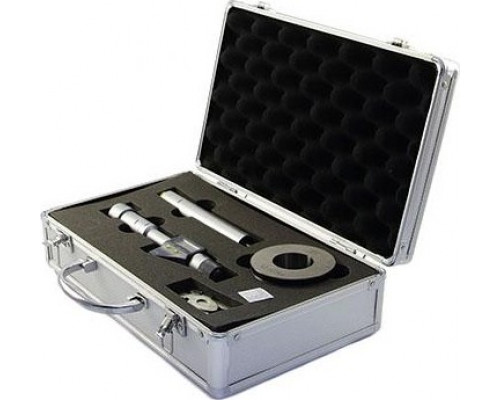

В стандартный комплект поставки входят: электронный нутромер, установочные меры для настройки на номинальный размер, защитный футляр. Установочные меры необходимы для калибровки прибора перед началом работы — без них точность измерений не гарантируется. Хранить инструмент рекомендуется в сухом месте при комнатной температуре, в закрытом футляре, чтобы избежать коррозии измерительных поверхностей и повреждения электроники. При длительном хранении желательно снять батарею, чтобы исключить разрядку и протечку электролита.
Характеристики
Габариты и вес
