Штангенциркуль КАЛИБРОН ШЦ-III 500-1600, губки 200 мм, 0.05 мм, 1 класс точности 75221

Назначение и сфера применения

Штангенциркуль КАЛИБРОН ШЦ-III 500-1600 губ 200мм 0.05 1 кл. точности Калиброн 75221 — это крупногабаритный измерительный инструмент, предназначенный для высокоточных наружных и внутренних измерений деталей с большими линейными размерами. Модель ориентирована на промышленные задачи, где требуется контроль заготовок, валов, труб, корпусных элементов или сварных конструкций в диапазоне от 500 до 1600 мм. Благодаря классу точности 1 и шагу отсчёта 0,05 мм, инструмент подходит для серийного и единичного производства в машиностроении, металлообработке, ремонтных цехах и лабораториях, где критично сочетание большого диапазона и приемлемой погрешности.

Конструктивные особенности и практические возможности

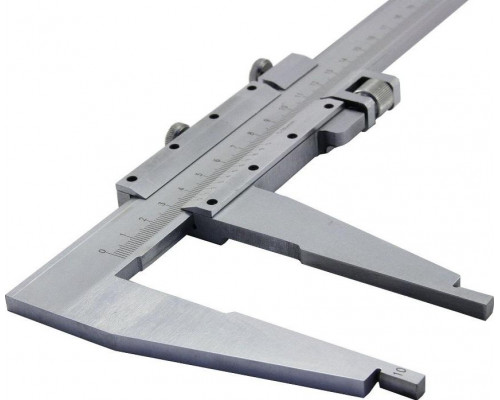

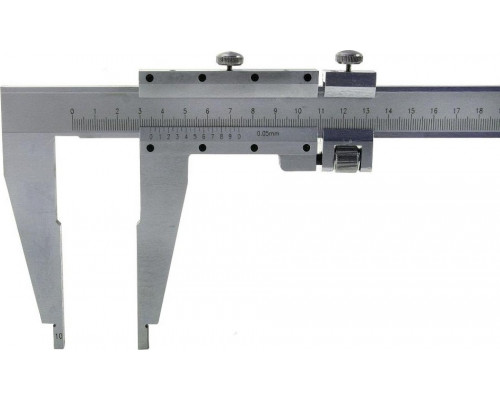

Штангенциркуль выполнен по схеме ШЦ-III, что означает наличие одностороннего расположения губок для наружных и внутренних измерений. Длина губок составляет 200 мм — это позволяет выполнять замеры в глубоких пазах, уступах или на значительном удалении от края детали. Основная шкала на штанге обеспечивает прямой отсчёт размера, а нониус с ценой деления 0,05 мм даёт возможность фиксировать результат с точностью до сотых долей миллиметра. Инструмент не оснащён цифровым дисплеем, что исключает зависимость от элементов питания и делает его надёжным в условиях цеховой эксплуатации с перепадами температур и загрязнениями.

Ключевые параметры и их практический смысл

• Диапазон измерений 500–1600 мм — позволяет работать с крупногабаритными деталями, которые не охватить стандартными штангенциркулями длиной до 300 мм. Нижняя граница в 500 мм означает, что для малых размеров потребуется другой инструмент.


• Глубина губок 200 мм — даёт возможность измерять внутренние диаметры или ширину проточек на расстоянии до 200 мм от края детали. Это особенно важно при контроле отверстий в толстостенных корпусах или фланцах.


• Цена деления нониуса 0,05 мм — обеспечивает достаточную точность для большинства задач механообработки с допусками по IT8–IT10. Для прецизионных работ с микронными допусками потребуется инструмент более высокого класса.


• 1 класс точности — регламентирует предельно допустимую погрешность по ГОСТ 166. На длине 1600 мм погрешность не превышает 0,14 мм, что соответствует требованиям к контрольным операциям в производстве.


• Масса 30 кг и габариты упаковки 2000×250×200 мм — инструмент тяжёлый и длинный, что требует стационарного размещения или использования специальных подставок для измерений. Переноска вручную возможна, но неудобна для частого перемещения между рабочими местами.

Ограничения и особенности эксплуатации

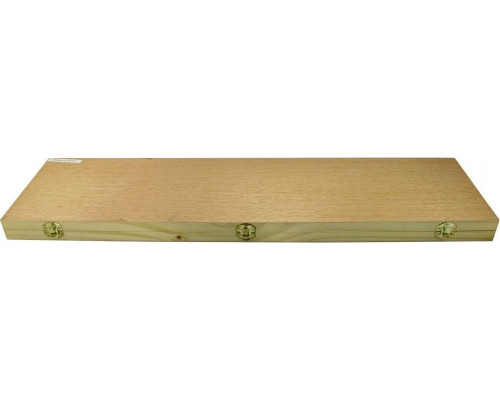

При выборе данной модели важно учитывать, что штангенциркуль не имеет глубиномера — это особенность исполнения ШЦ-III. Для измерения глубины пазов или высоты уступов потребуется отдельный инструмент. Из-за значительной длины штанги (1600 мм) и веса 30 кг, для точных замеров необходима жёсткая фиксация детали и самого штангенциркуля — любые прогибы или перекосы приведут к дополнительной погрешности. Инструмент поставляется в деревянном футляре, который защищает от механических повреждений при хранении, но не предназначен для транспортировки в условиях вибраций. Перед началом работы рекомендуется проверить плавность хода рамки и отсутствие люфтов, так как большая длина штанги увеличивает износ направляющих при неаккуратном обращении.

На что обратить внимание при выборе

Если ваши задачи связаны с контролем деталей длиной от 500 до 1600 мм и при этом не требуется измерение глубины, данная модель является рациональным выбором. Для работы с более короткими заготовками (менее 500 мм) лучше подойдут штангенциркули меньшей длины — они легче и удобнее в ежедневном использовании. При необходимости измерений с точностью до 0,01 мм стоит рассмотреть цифровые аналоги, но с учётом их чувствительности к условиям среды. Также учтите, что для корректной работы с инструментом длиной 1600 мм потребуется свободное место на верстаке или измерительном столе длиной не менее 2 метров.
