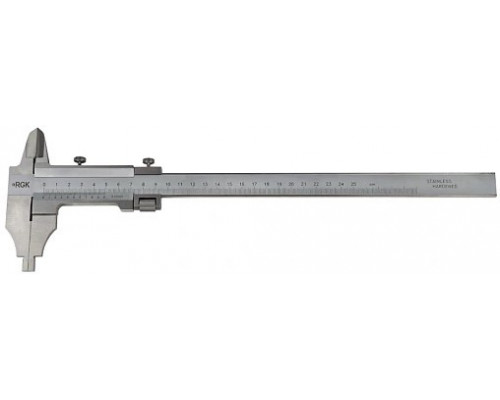

Штангенциркуль RGK SCM-II-250 двусторонний механический

Назначение и область применения

Штангенциркуль RGK SCM-II-250 — это механический измерительный инструмент двустороннего типа, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин в диапазоне до 250 мм. Модель ориентирована на задачи механической обработки деталей, ремонта оборудования и контрольно-проверочных операций на производстве. Благодаря конструкции с верхними и нижними губками инструмент позволяет измерять как внешние диаметры и длины, так и внутренние диаметры отверстий и пазов. Дополнительно штангенциркуль может использоваться для разметки заготовок при оснащении стандартными режущими накладками на губки — такая возможность предусмотрена конструктивно, но сам аксессуар в комплект не входит.

Конструктивные особенности и точность измерений

Отсчёт показаний выполняется по нониусу с 50 делениями, что обеспечивает разрешение 0,02 мм при заявленной погрешности ±0,03 мм. Такая точность достаточна для большинства задач в машиностроении и ремонте, где требуется контроль размеров с высокой повторяемостью. Шкала нониуса нанесена непосредственно на рамку — без накладок и винтовых соединений, что исключает её смещение и повышает надёжность фиксации результата. Сама шкала штанги размещена в углублении, защищающем миллиметровые деления от истирания при интенсивной работе рамкой — это продлевает срок службы разметки даже при частом использовании.

Устройство тонкой установки и разметочные возможности

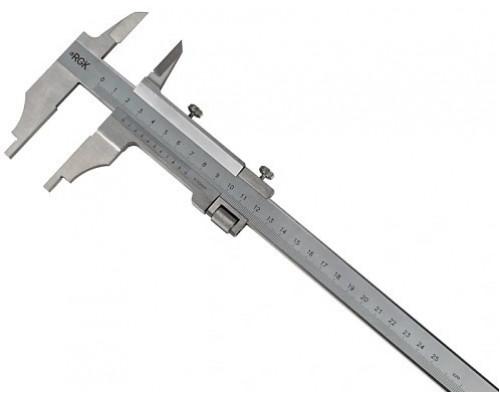

Инструмент оснащён механизмом тонкой регулировки вылета губок, который состоит из отдельного зажимающего элемента и микрометрической винтовой пары с широким маховиком. Это позволяет плавно и точно задавать нужный размер при разметке, минимизируя риск сдвига рамки. Для разметочных операций штангенциркуль может быть дооснащён резцами-накладками на губки (приобретаются отдельно), что расширяет его функциональность за пределы чисто измерительных задач.

Справочная информация на корпусе

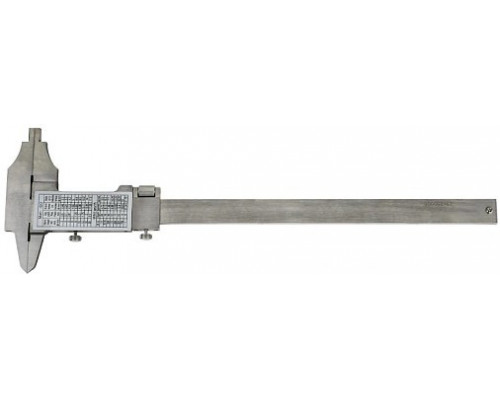

На обратной стороне инструмента нанесена таблица соответствия резьб по стандартам ISO и Витворта — как метрических, так и дюймовых. Для каждого типоразмера указан диаметр подходящего сверла, что удобно при подборе инструмента для нарезания резьбы без необходимости обращаться к отдельным справочникам. Это сокращает время на подготовительные операции и снижает вероятность ошибок при выборе сверла.

Практические ограничения и комплектация

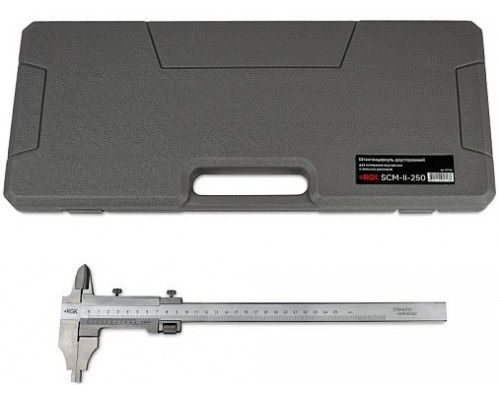

Штангенциркуль поставляется без разметочных накладок — они приобретаются отдельно при необходимости. Инструмент механический, без электронного дисплея, поэтому все показания считываются визуально с нониуса, что требует аккуратности и хорошего освещения. Вес 0,31 кг и компактные габариты упаковки (220×35×510 мм) делают его удобным для переноски и хранения, но при длительной работе с крупными деталями стоит учитывать необходимость устойчивого положения инструмента. Погрешность ±0,03 мм и разрешение 0,02 мм накладывают ограничения на использование в задачах, требующих точности выше указанного диапазона — например, для прецизионных измерений с допусками менее 0,02 мм.
