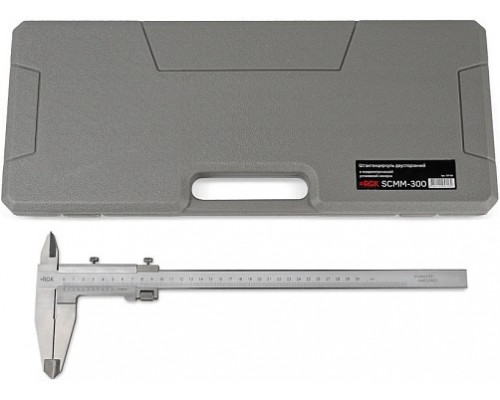

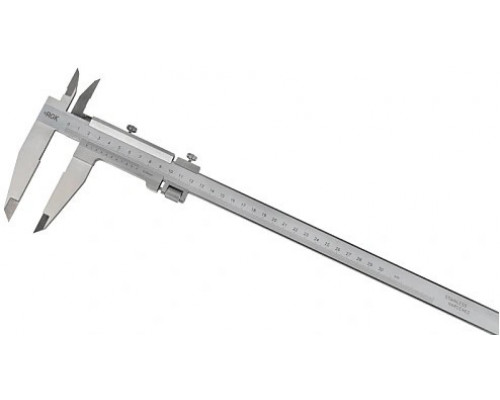

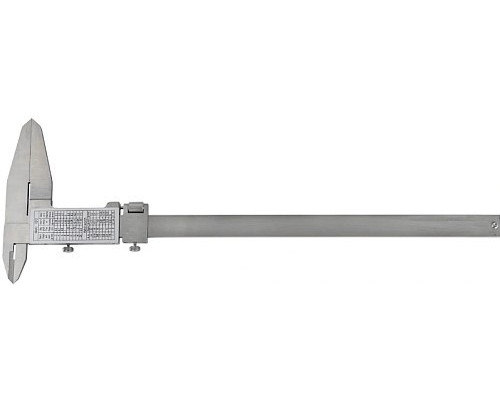

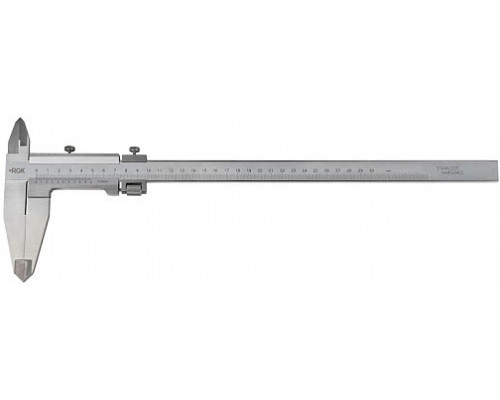

Штангенциркуль RGK SCMM-300 двусторонний с микрометрической установкой нониуса

Назначение и сфера применения

Штангенциркуль RGK SCMM-300 — это механический измерительный инструмент профессионального класса с диапазоном измерений до 300 мм. Модель предназначена для контроля наружных и внутренних размеров деталей, а также для измерения глубины пазов и уступов. Инструмент востребован в производственных цехах, ремонтных мастерских и на участках приёмочного контроля, где требуется высокая точность при работе с металлическими, пластиковыми и композитными заготовками. Благодаря увеличенному диапазону, штангенциркуль подходит для крупногабаритных деталей, например, валов, фланцев или корпусных элементов.

Конструктивные особенности и точность

Модель SCMM-300 оснащена двусторонними губками, аналогичными по конфигурации инструменту типа ШЦ-I по ГОСТ 166. Верхние губки имеют заострённые рабочие поверхности с кромками, что позволяет выполнять замеры в узких канавках, проточках, прорезях и впадинах резьбы. Нижние губки предназначены для стандартных наружных и внутренних измерений. Ключевая особенность серии — механизм микрометрической подачи, обеспечивающий плавное и точное перемещение рамки. Это особенно важно при настройке инструмента на заданный размер или при замерах в труднодоступных местах, где требуется фиксация положения без рывков.

Нониусная шкала разделена на 50 делений, что даёт разрешение отсчёта 0,02 мм. Погрешность инструмента составляет ±0,04 мм, что соответствует классу точности, достаточному для большинства задач механообработки и контроля качества. Миллиметровая шкала нанесена с улучшенной контрастностью — деления чётко видны даже при работе в условиях недостаточного освещения. Для защиты от истирания шкала имеет продольные выступы по краям штанги, которые контактируют с рамкой, а не с самой разметкой. Длинные штрихи нониуса дополнительно маркированы целыми числами, что ускоряет считывание показаний и снижает вероятность ошибки оператора.

Практические возможности и ограничения

Инструмент позволяет выполнять три типа измерений:

• наружные размеры — с помощью нижних губок;


• внутренние размеры — с помощью верхних губок, включая узкие пазы и канавки;


• глубину — с помощью выдвижной линейки (глубиномера), расположенной на рамке.

Диапазон измерений 0–300 мм покрывает потребности в работе с деталями среднего и крупного размера. Однако стоит учитывать, что при замерах на верхнем пределе диапазона (ближе к 300 мм) погрешность может приближаться к верхней границе ±0,04 мм, что характерно для механических штангенциркулей данного класса. Инструмент не предназначен для высокоточных измерений с допуском менее 0,05 мм — в таких случаях предпочтительнее использовать электронные или микрометрические приборы.

Особенности эксплуатации и хранения

Штангенциркуль имеет вес 1,34 кг, что делает его достаточно массивным для длительной работы одной рукой — рекомендуется использовать обе руки для фиксации инструмента и перемещения рамки. Механизм микрометрической подачи требует периодической очистки от загрязнений, так как мелкая стружка и пыль могут затруднить плавность хода. Хранить инструмент следует в сухом месте, желательно в кейсе или чехле, чтобы избежать коррозии шкалы и губок. Перед началом работы необходимо проверить нулевое положение рамки и при необходимости отрегулировать его с помощью винта на нониусе.

Что важно при выборе

При выборе штангенциркуля RGK SCMM-300 стоит обратить внимание на следующие аспекты:

• диапазон 300 мм подходит для крупных деталей, но для мелких работ (до 150 мм) может быть избыточным по габаритам и весу;


• механический нониус с разрешением 0,02 мм не требует батареек, но требует навыка считывания показаний — для операторов без опыта лучше подойдут цифровые модели;


• заострённые губки с кромками расширяют возможности измерений, но требуют аккуратности, чтобы не повредить рабочие поверхности при контакте с твёрдыми материалами;


• наличие микрометрической подачи упрощает точную настройку, но механизм может изнашиваться при интенсивной эксплуатации — рекомендуется периодическая смазка направляющих.

Модель RGK SCMM-300 — это надёжный инструмент для регулярных измерений в условиях мастерской или производства, где важна стабильность показаний и устойчивость к механическим нагрузкам.
