Штангенциркуль межцентровой SHAN ШЦЦСЦ-2-500 0,01 мм, 20-500 мм, электронный

Специализированный инструмент для точного измерения межцентровых расстояний

Штангенциркуль SHAN межцентровой ШЦЦСЦ-2-500 0,01 /20-500/ электр. 136276 — это электронный измерительный инструмент, предназначенный для определения расстояния между центрами двух отверстий или осей. В отличие от стандартных штангенциркулей, данная модель оснащена специальными губками с коническими наконечниками, которые фиксируются в отверстиях, что позволяет напрямую измерять межцентровое расстояние без дополнительных расчетов. Это устройство востребовано в машиностроении, приборостроении, ремонте и контроле качества, где требуется высокая точность при работе с деталями, имеющими посадочные отверстия.

Принцип работы и практические возможности

Инструмент работает по принципу электронного штангенциркуля с цифровым отсчетом. Измерение межцентрового расстояния выполняется путем установки конических губок в два отверстия. Диапазон измеряемых межцентровых расстояний составляет от 20 до 500 мм, что делает модель подходящей для средних и крупных деталей. Дискретность отсчета 0,01 мм обеспечивает высокую точность, необходимую для прецизионной обработки и контроля. Наличие электронного блока позволяет быстро снимать показания, исключая ошибки визуального считывания, характерные для механических аналогов. Устройство также может использоваться для стандартных наружных и внутренних измерений, если конструкция губок это позволяет, но его основная специализация — именно межцентровые замеры.

Ключевые особенности и конструкция

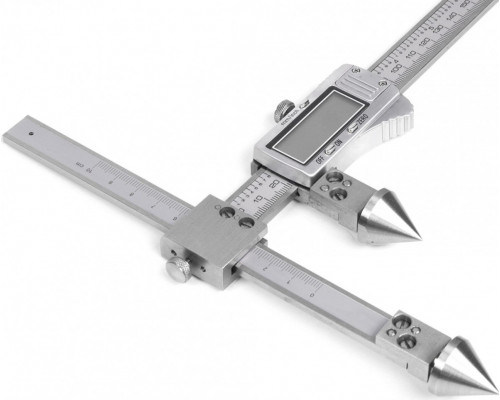

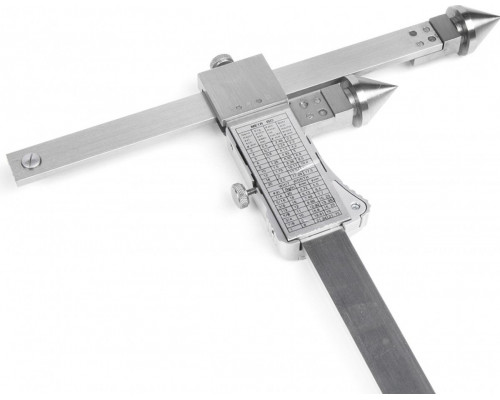

Модель ШЦЦСЦ-2-500 отличается от универсальных штангенциркулей наличием сменных или фиксированных конических наконечников на губках. Это позволяет точно центрировать инструмент в отверстиях, что критически важно для получения корректного результата. Электронная часть обеспечивает обнуление показаний в любой точке, что удобно при настройке на эталонный размер. Важно учитывать, что для работы требуется элемент питания (обычно батарейка типа LR44 или аналогичная), который не всегда входит в комплект поставки. Корпус инструмента выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и износу при интенсивной эксплуатации в цеховых условиях.

Ограничения и рекомендации по выбору

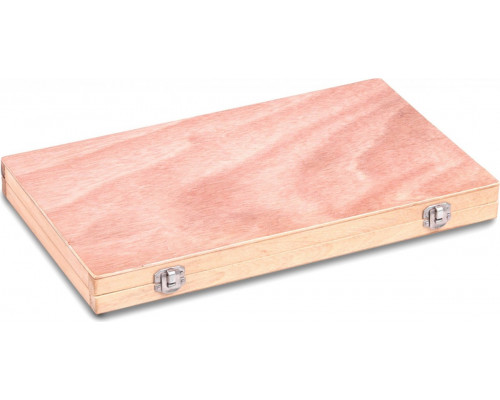

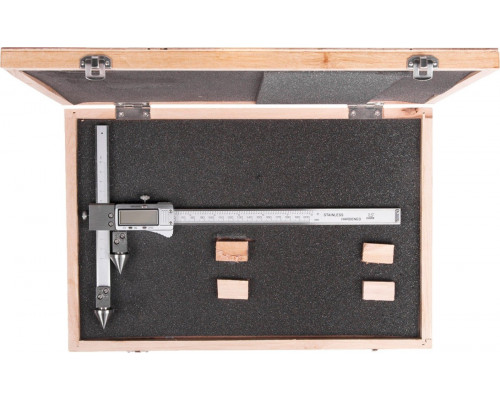

При выборе данной модели следует учитывать несколько практических аспектов. Во-первых, диапазон 20-500 мм означает, что минимальное расстояние между центрами отверстий не должно быть менее 20 мм, иначе конические наконечники не смогут корректно зафиксироваться. Во-вторых, точность измерения напрямую зависит от состояния отверстий — они должны быть чистыми, без заусенцев и иметь правильную геометрию. В-третьих, электронный блок чувствителен к влаге и ударам, поэтому инструмент требует аккуратного обращения. Для контроля качества в серийном производстве рекомендуется регулярно проверять калибровку устройства по эталонным мерам. Упаковка (ширина 150 мм, высота 30 мм, глубина 550 мм, вес 1 кг) указывает на то, что инструмент поставляется в защитном кейсе или коробке, что удобно для хранения и транспортировки, но не гарантирует наличие дополнительных аксессуаров в комплекте.

Сфера применения и типовые задачи

Штангенциркуль SHAN межцентровой оптимален для следующих задач: контроль разметки и сверления отверстий в корпусных деталях, проверка соосности посадочных мест, измерение шага между крепежными отверстиями на фланцах и плитах, а также оперативный контроль в ремонтных мастерских. Инструмент позволяет заменить несколько стандартных измерений и вычислений, сокращая время контроля и уменьшая вероятность ошибок. Благодаря электронному отсчету, данные можно быстро фиксировать в протоколах измерений без дополнительных пересчетов.
