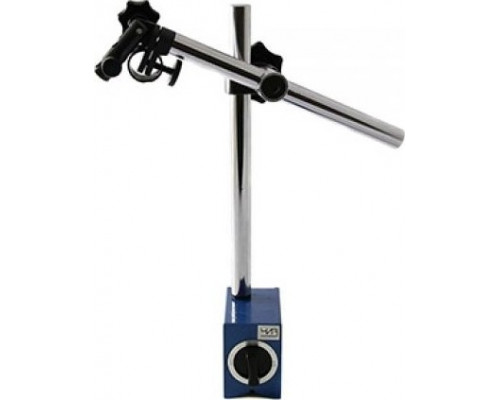

Штатив для измерительных головок ЧИЗ ШМ-III 103687

Назначение и конструкция

Штатив ЧИЗ ШМ-III 103687 представляет собой оснастку для установки измерительных головок (индикаторов часового типа, рычажно-зубчатых головок и аналогичных приборов) при проведении точных измерений в лабораторных и цеховых условиях. Модель предназначена для фиксации измерительного инструмента в заданном положении относительно контролируемой детали, обеспечивая стабильность и повторяемость замеров. Это базовый элемент оснастки для контроля отклонений формы, расположения поверхностей и линейных размеров методом сравнения с эталоном.

Практические возможности и особенности

Основная задача штатива — жёстко удерживать измерительную головку в вертикальной или горизонтальной плоскости. Конструкция ШМ-III позволяет оперативно изменять положение инструмента за счёт регулировочных узлов, что ускоряет процесс настройки перед серией измерений. Стойка обеспечивает достаточный вылет и высоту для работы с деталями среднего размера.

Ключевые аспекты, которые стоит учитывать при работе с моделью:

• Совместимость с посадочным диаметром измерительных головок стандартного ряда (уточняется по конкретной модели индикатора).


• Наличие механизма тонкой регулировки для точного подвода измерительного наконечника к детали без люфтов.


• Масса 3 кг обеспечивает устойчивость при работе, но требует размещения на ровной поверхности без вибраций.

Габариты и ограничения

Штатив имеет компактные размеры: ширина 100 мм, высота 100 мм, глубина 500 мм. Такие параметры определяют его как настольный вариант оснастки, не предназначенный для переноски с частой сменой места установки. Глубина 500 мм указывает на длину стойки или вылет кронштейна, что ограничивает максимальное расстояние от основания до точки измерения. При выборе важно сопоставить эти габариты с размерами контролируемых деталей — для крупногабаритных заготовок может потребоваться штатив с большим вылетом или высотой стойки.

Сильные стороны модели

Штатив ЧИЗ ШМ-III 103687 отличается надёжностью фиксации измерительной головки благодаря массивному основанию и жёсткой конструкции. Отсутствие подвижных соединений с большими зазорами снижает риск появления погрешностей при повторных измерениях. Модель подходит для оснащения рабочих мест контролёров ОТК, инструментальных цехов и лабораторий, где требуется стабильная база для индикаторов при проверке биения, конусности или параллельности поверхностей.
