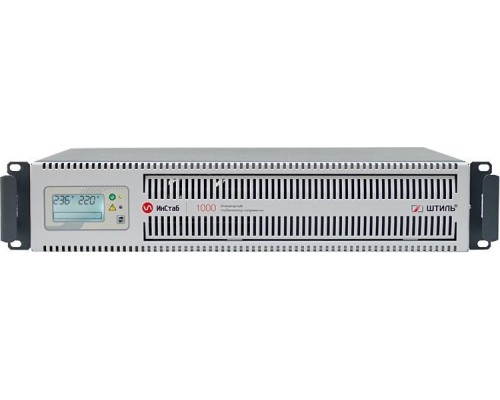

Стабилизатор напряжения однофазный ШТИЛЬ ИнСтаб IS 1000RT (инверторный)

Инверторный стабилизатор ШТИЛЬ ИнСтаб IS 1000RT: основа стабильного питания для чувствительного оборудования

Модель IS 1000RT представляет собой однофазный стабилизатор напряжения инверторного типа, рассчитанный на мощность 1 кВА (0.75 кВт). Устройство предназначено для защиты оборудования, критичного к качеству электропитания: серверов, активного сетевого и телекоммуникационного оборудования, систем автоматизации, газовых котлов и прецизионной бытовой техники. Главная особенность модели — технология двойного преобразования напряжения, которая обеспечивает не просто стабилизацию, а полную гальваническую развязку и формирование идеальной синусоиды на выходе независимо от состояния входной сети.

Принцип работы и практические возможности

В отличие от релейных или электромеханических стабилизаторов, инверторная схема IS 1000RT преобразует входное переменное напряжение в постоянное, а затем обратно в переменное с помощью высокоточного инвертора. Это даёт три ключевых преимущества:

• Мгновенная стабилизация. Реакция на изменение входного напряжения составляет 0 мс. Это исключает любые скачки или провалы на выходе, что критично для работы серверного и медицинского оборудования.


• Непрерывное регулирование. Отсутствие ступенчатой коммутации означает, что лампы накаливания не будут мигать, а чувствительная аудиотехника не будет издавать щелчков при колебаниях сети.


• Коррекция формы сигнала. Даже если входное напряжение сильно искажено (например, от сварочного аппарата или мощного частотного преобразователя), на выходе стабилизатора формируется чистая синусоида с точностью ±2%.

Дополнительно, устройство способно поддерживать питание нагрузки в течение 200 мс при кратковременном пропадании входного напряжения. Этого достаточно, чтобы корректно завершить работу или дождаться запуска резервного генератора.

Диапазон работы и реальная мощность

IS 1000RT сохраняет заявленную выходную мощность 0.75 кВт при входном напряжении от 165 до 310 В. При падении напряжения ниже 165 В (до 90 В) стабилизатор продолжает работать, но с пониженной мощностью. Это важный нюанс: если в сети часто бывает глубокий провал до 100-120 В, максимальная подключаемая нагрузка должна быть уменьшена. Полный рабочий диапазон входного напряжения — от 90 до 310 В, при выходе за эти пределы срабатывает электронная защита и устройство отключается.

Конструктивные особенности и установка

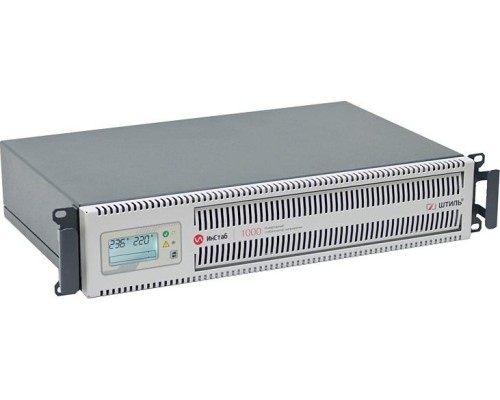

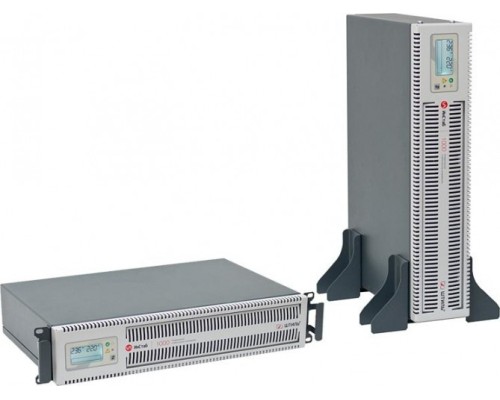

Корпус выполнен в универсальном формате 19 дюймов (ширина 88 мм, высота 1U). Модель можно устанавливать:

• В стандартную серверную стойку с использованием кронштейнов из комплекта.

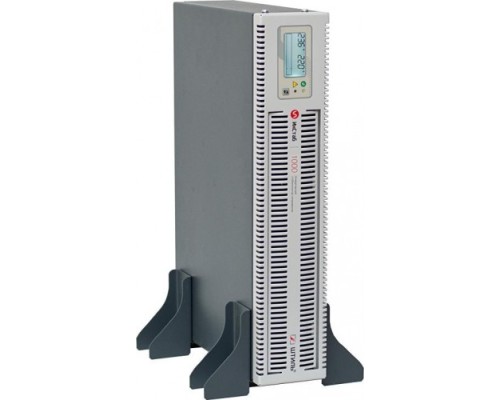

• Вертикально на горизонтальную поверхность с помощью упоров, входящих в комплект.

Охлаждение — активное, с адаптивной скоростью вращения вентилятора. Это обеспечивает эффективный отвод тепла при высокой нагрузке и минимальный шум при малой. Уровень шума достаточно низкий для размещения в жилых помещениях, но при работе на пределе мощности вентилятор может стать заметным.

Управление, контроль и защита

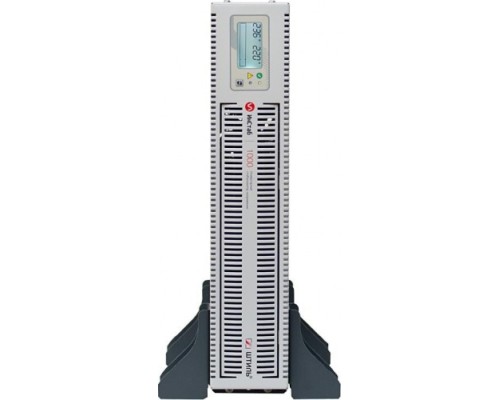

На лицевой панели расположен ЖК-дисплей со светодиодными индикаторами, отображающий входное и выходное напряжение, частоту, уровень нагрузки и состояние системы. Управление полностью цифровое на базе DSP-процессора, что обеспечивает высокую точность и быстродействие.

Реализована многоуровневая защита:

• От короткого замыкания и перегрузки с автоматическим восстановлением.


• От перегрева.


• От аварийных параметров сети (напряжение за пределами 90-310 В).


• От импульсных перенапряжений (встроенный варистор на 2 кВ).

Предусмотрен режим «байпас»: при перегрузке, перегреве или неисправности стабилизатор автоматически переключает питание нагрузки напрямую от сети, не прерывая работу оборудования. Это особенно важно для систем, где недопустим даже кратковременный простой.

Комплектация и подключение

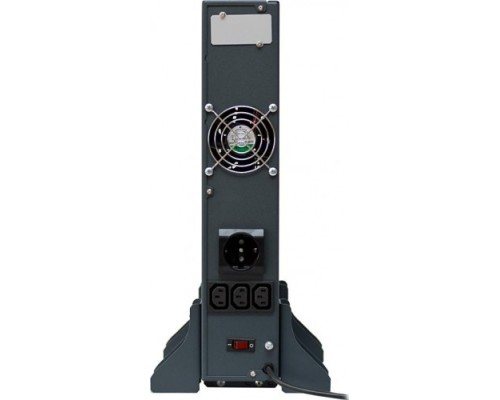

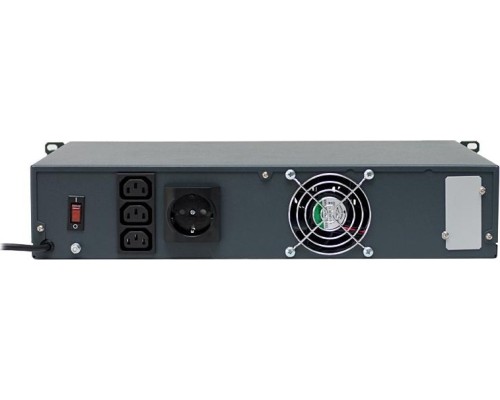

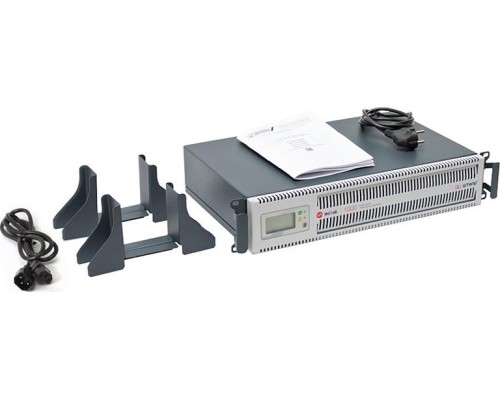

В комплект поставки входят: кабель с разъемами C14-C13 длиной 1.5 м для подключения нагрузки, два кронштейна для горизонтального крепления в стойку, два упора для вертикальной установки и четыре винта М4. Сетевой вилки и кабеля для подключения к сети в комплекте нет — устройство подключается через разъем C14 на задней панели. Для мониторинга и управления предусмотрена возможность установки опциональных коммуникационных интерфейсов.

На что обратить внимание при выборе

• Модель не имеет розеток на корпусе — подключение нагрузки выполняется только через разъем C13 (входит в комплект) или через клеммную колодку.


• При работе в помещении с высокой запыленностью или влажностью (выше 90%) необходимо обеспечить дополнительную защиту, так как степень защиты корпуса — IP20.


• Рабочая температура окружающей среды — от +5 до +40 °C. При установке в закрытую стойку без вентиляции убедитесь, что отвод тепла достаточен.


• Высокий КПД (до 97%) означает минимальные потери энергии, но при длительной работе на полной мощности корпус может нагреваться — обеспечьте свободный доступ воздуха к вентиляционным отверстиям.
