Трехфазный стабилизатор напряжения ШТИЛЬ R 13500-3C представляет собой профессиональное устройство, предназначенное для защиты ответственного оборудования от перепадов напряжения в трехфазной сети. Модель выполнена в стандартном 19-дюймовом конструктиве, что позволяет интегрировать её в промышленные серверные стойки или использовать как самостоятельный напольный агрегат. Это решение ориентировано на объекты с высокой плотностью электроники: серверные, ЦОДы, производственные линии, медицинские центры и офисные здания, где требуется стабильное питание без риска простоя.
Конструкция и принцип работы

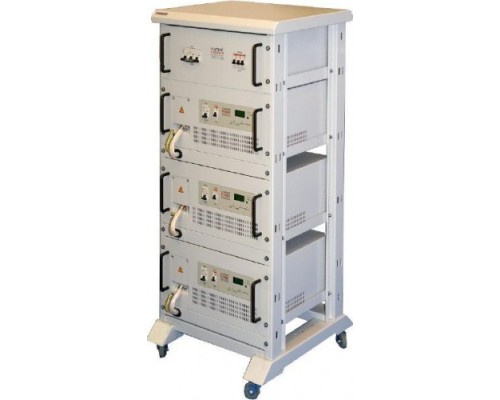

Устройство состоит из трех независимых однофазных силовых блоков, объединенных блоком коммутации и установленных в двухрамную 19-дюймовую стойку. Каждый блок отвечает за стабилизацию своей фазы, что обеспечивает независимую коррекцию напряжения по каждой линии. В основе регулирования лежит дискретный (ступенчатый) метод с использованием тиристорных силовых ключей. Это гарантирует высокое быстродействие — время реакции на изменение входного напряжения составляет не более 30 миллисекунд. Точность стабилизации выходного напряжения находится в пределах ±5%, что является достаточным для большинства видов промышленного и офисного оборудования.
Надежность и защита
Стабилизатор оснащен многоуровневой системой защиты, что критически важно для бесперебойной работы дорогостоящей техники. Электронная схема автоматически отключает нагрузку при коротком замыкании или перегрузке, а также при выходе входного или выходного напряжения за предельные диапазоны. После нормализации параметров питание восстанавливается автоматически, без участия оператора. Дополнительно реализована двойная защита от аварийно-высокого входного напряжения: при превышении 300 В автотрансформатор автоматически отключается от сети, а после снижения напряжения до безопасного уровня — включается снова.
Условия эксплуатации и охлаждение
Устройство рассчитано на работу в помещении при температуре от +1 до +40 °C и относительной влажности до 80%. Для отвода тепла используется активное охлаждение — встроенный программно-управляемый вентилятор, который включается по мере необходимости. Это позволяет поддерживать стабильную работу даже при высокой нагрузке. Степень защиты корпуса IP30 означает, что оборудование защищено от проникновения твердых частиц диаметром более 2,5 мм, но не защищено от воды, поэтому устанавливать его следует в сухих, чистых помещениях.
Особенности подключения и монтажа
Для подключения сети и нагрузки используются клеммные колодки, что обеспечивает надежный и удобный монтаж. Конструкция предусматривает ручной сервисный байпас как в силовом блоке, так и в блоке коммутации. Это позволяет при необходимости вывести стабилизатор из работы для обслуживания без полного обесточивания нагрузки — питание подается напрямую от сети. Важно учитывать, что комплект роликов для перемещения приобретается отдельно, так как вес устройства составляет 122 кг, и для его транспортировки потребуется дополнительное оснащение.
Практические возможности и ограничения
Модель способна работать на полную заявленную мощность (13,5 кВА / 10,8 кВт) во всем предельном диапазоне входного напряжения от 135 до 275 В. Это означает, что даже при сильных просадках или скачках напряжения стабилизатор не снижает свою мощность, что выгодно отличает его от многих аналогов. Высокая перегрузочная способность позволяет выдерживать кратковременные пусковые токи оборудования. Однако при подключении асинхронных электродвигателей (например, в холодильниках, насосах, компрессорах) необходим запас мощности не менее трехкратного относительно мощности двигателя — это стандартное требование для стабилизаторов данного типа.
Контроль и индикация
На лицевой панели установлен светодиодный цифровой индикатор, который отображает ключевые параметры: входное и выходное напряжение по каждой фазе, а также текущую мощность нагрузки. Светодиодная индикация режимов работы позволяет быстро оценить состояние устройства. Это упрощает мониторинг и диагностику, особенно при удаленном размещении оборудования.
Комплектация и дополнительные элементы
В базовую комплектацию входят: три блока стабилизации, один блок коммутации и одна монтажная стойка. Входной и выходной фильтры высокочастотных помех встроены в конструкцию, что снижает уровень помех, создаваемых стабилизатором, и защищает нагрузку от внешних высокочастотных наводок. Тороидальный силовой автотрансформатор обеспечивает компактность и высокий КПД (95%) при минимальном уровне шума и нагрева.
Характеристики
Габариты и вес
