Стабилизатор напряжения трехфазный ШТИЛЬ R 3600-3

Назначение и область применения

Трехфазный стабилизатор напряжения ШТИЛЬ R 3600-3 — это устройство для защиты электрооборудования от перепадов напряжения в сети. Модель рассчитана на суммарную мощность нагрузки до 3,6 кВА (3,6 кВт при активной нагрузке). Она предназначена для питания бытовой, офисной и промышленной техники: электродвигателей, насосов, холодильных установок, станков, компрессоров и другого оборудования, чувствительного к качеству электропитания. При подключении асинхронных электродвигателей (например, в составе насосов или станков) необходим запас по мощности не менее трехкратного относительно мощности двигателя — это связано с высокими пусковыми токами.

Конструктивные особенности и установка

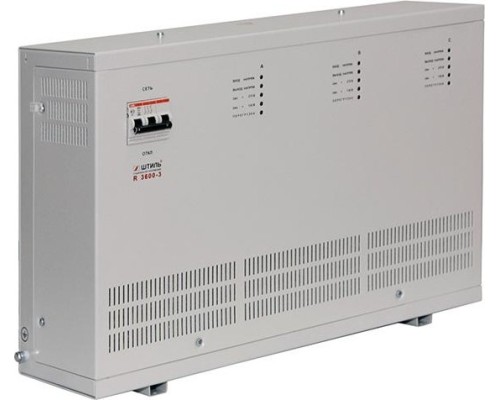

Стабилизатор выполнен в настенном моноблочном корпусе с габаритами 245×420×500 мм и весом 27 кг. На передней панели расположены светодиодная индикация режимов работы и автоматический выключатель сети. Подключение силовых кабелей осуществляется через клеммные колодки на задней панели — это упрощает монтаж и обеспечивает надежный контакт. Устройство можно устанавливать как на стену, так и на пол, при условии соблюдения требований к вентиляции и доступу для обслуживания.

Принцип работы и точность стабилизации

В основе работы лежит релейная коммутация обмоток тороидального автотрансформатора. Это дискретное (ступенчатое) регулирование выходного напряжения с точностью ±7%. Время реакции на изменение входного напряжения составляет около 200 мс — достаточно быстро для большинства бытовых и промышленных нагрузок. При этом стабилизатор обеспечивает заявленную мощность во всем предельном диапазоне входного напряжения (от 135 до 275 В), что важно для регионов с нестабильной сетью.

Защита и безопасность

Модель оснащена двойной защитой нагрузки от аварийно-высокого входного напряжения. При превышении входного напряжения более 300 В автотрансформатор автоматически отключается от сети, а после снижения до безопасного уровня — включается снова. Также реализована электронная защита от короткого замыкания и перегрузки с автоматическим отключением. При выходе входного или выходного напряжения за предельный диапазон нагрузка отключается с последующим автоматическим включением при возврате в норму.

Дополнительно предусмотрен второй выход, который автоматически отключает нагрузку при пропадании напряжения в одной из фаз. Это полезно для защиты трехфазного оборудования, работа которого недопустима при неполнофазном режиме. Выходной фильтр высокочастотных помех снижает уровень сетевых импульсных помех, что продлевает срок службы подключенной техники.

Охлаждение и эксплуатационные ограничения

Стабилизатор использует естественное охлаждение — без вентилятора, что исключает шум и снижает износ подвижных частей. Однако это накладывает ограничения на условия эксплуатации: рабочая температура от +1 до +40 °С, относительная влажность не более 80%. Степень защиты корпуса IP30 означает, что устройство защищено от проникновения твердых предметов диаметром более 2,5 мм, но не защищено от воды — установка вне помещений или в условиях высокой влажности не допускается.

Ключевые практические аспекты

• Мощность: 3,6 кВт (3,6 кВА) — это предельная нагрузка. Для двигателей с пусковыми токами требуется запас мощности (не менее 3-кратного).


• Диапазон входного напряжения: 135–275 В — при крайних значениях стабилизатор работает на полную мощность, но чем ближе к границам, тем выше нагрузка на реле и автотрансформатор.


• Точность: ±7% — приемлемо для большинства электроприборов, но для чувствительной электроники может потребоваться дополнительный фильтр или ИБП.


• Два выхода: один с автоматическим отключением при пропадании фазы, другой без — выбирайте в зависимости от типа нагрузки.


• Отсутствие вентилятора: бесшумная работа, но необходим свободный доступ воздуха для охлаждения — не устанавливайте в закрытые ниши без вентиляции.

Что важно учесть при выборе

Перед покупкой убедитесь, что суммарная мощность подключаемого оборудования не превышает 3,6 кВА, а для двигателей — с учетом пусковых токов. Проверьте, что сечение и тип подключаемых кабелей соответствуют клеммным колодкам. Учитывайте, что релейный тип стабилизации ступенчатый — при плавных изменениях напряжения возможны щелчки при переключении обмоток. Это нормально и не влияет на работу нагрузки. Устройство предназначено для сетей с частотой 50 Гц и не рассчитано на работу при пониженных или повышенных частотах.
