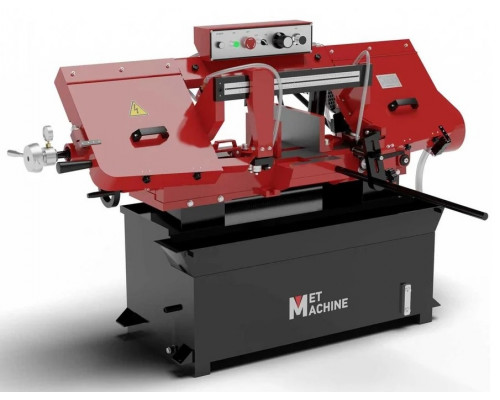

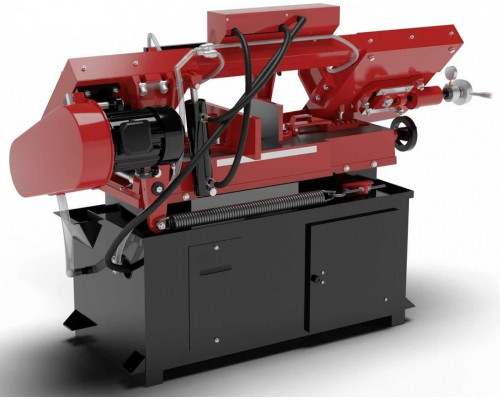

Станок ленточнопильный METMACHINE LSZ1523 ручной

Назначение и сфера применения

Станок ленточнопильный METMACHINE LSZ1523 ручной предназначен для отрезки металлических заготовок под углами 90° и 45°. Модель ориентирована на промышленное использование в условиях, где требуется стабильная точность реза и способность обрабатывать заготовки крупного сечения. Благодаря трёхфазному питанию 400 В и асинхронному двигателю мощностью 1,5 кВт, станок обеспечивает высокий крутящий момент, необходимый для работы с толстостенными профилями и сплошным металлом. Ручное управление процессом реза подходит для серийных и единичных операций, где не требуется автоматизация цикла.

Технические возможности и практические ограничения

Станок способен обрабатывать круглые заготовки диаметром до 228 мм. Для квадратных и прямоугольных профилей максимальные габариты при распиле под углом 90° составляют 355×228 мм. При работе под углом 45° зона обработки уменьшается до 152 мм, что важно учитывать при планировании раскроя. Длина пильной ленты 3035 мм, скорость ленты регулируется в диапазоне от 71 м/мин, что позволяет подбирать режим реза для различных типов металлов. Вес станка 283 кг и усиленная станина из чугуна обеспечивают виброустойчивость и точность реза без смещения заготовки.

Конструктивные особенности и управление

Модель оснащена чугунными элементами корпуса и усиленной станиной, что повышает жёсткость конструкции и долговечность. Ручной механизм натяжения полотна позволяет оперативно менять пильную ленту. Гидравлическое опускание пильной рамы и компенсирующая пружина обеспечивают плавный ход реза и снижают нагрузку на оператора. Надёжные поворотные тиски с доводкой фиксируют заготовку под нужным углом, а регулируемый боковой упор помогает повторять одинаковые размеры в серии. Щётка очистки полотна удаляет стружку, предотвращая засорение и перегрев ленты. Автоматическое отключение станка по завершении реза повышает безопасность и исключает холостой ход.

Система охлаждения и контроль

Станок комплектуется автоматической системой подачи смазочно-охлаждающей жидкости (СОЖ), которая продлевает срок службы пильной ленты и улучшает качество поверхности реза. Контроль уровня охлаждающей жидкости позволяет своевременно доливать состав, избегая перегрева в процессе интенсивной работы. Точная направляющая система удерживает полотно в заданной траектории, минимизируя увод и обеспечивая перпендикулярность реза.

Преимущества модели

• Чугунные элементы корпуса и усиленная станина для виброустойчивости и точности.


• Мощный асинхронный двигатель 1,5 кВт с высоким крутящим моментом.


• Многоступенчатая регулировка скорости ленты для разных металлов.


• Гидравлическое опускание рамы и компенсирующая пружина для плавного реза.


• Надёжные поворотные тиски с доводкой и регулируемый боковой упор.


• Автоматическое отключение и система подачи СОЖ для безопасности и долговечности.


• Эргономичная панель управления и повышенный уровень безопасности.

На что обратить внимание

• Станок работает только от трёхфазной сети 400 В. Для подключения к однофазной сети потребуется преобразователь частоты.


• Зона обработки при 45° ограничена 152 мм, что меньше, чем при 90°. Учитывайте это при раскрое под углом.


• Вес станка 283 кг требует прочного основания и учёта грузоподъёмности пола.


• Ручное управление не предполагает автоматического цикла подачи заготовки – оператор контролирует процесс реза вручную.


• Для стабильной работы рекомендуется использовать качественные пильные ленты длиной 3035 мм, соответствующие типу обрабатываемого металла.

Комплектация

• Усиленная станина: 1 шт.


• Регулируемый боковой упор: 1 шт.


• Основная рама ленточнопильного станка: 1 шт.


• Ленточнопильное полотно: 1 шт.


• Инструкция: 1 шт.


• Автоматическая система подачи СОЖ: 1 шт.
