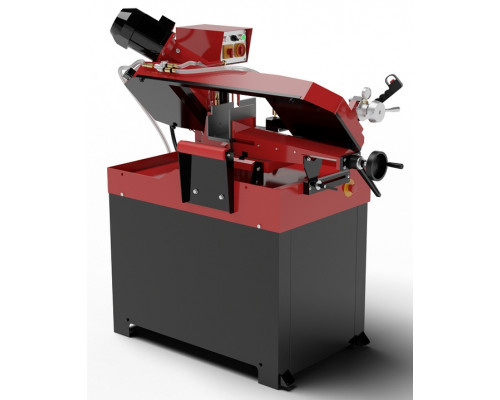

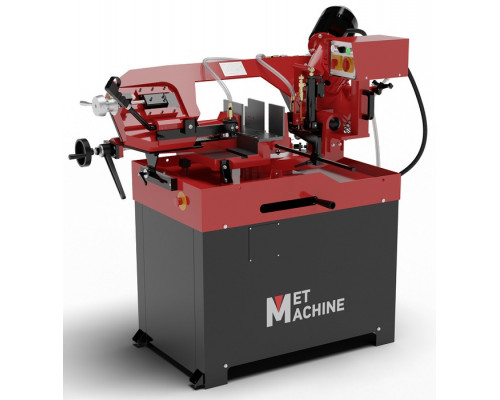

Станок ленточнопильный METMACHINE LSZ1525 ручной с поворотной рамой

Ручной ленточнопильный станок с поворотной рамой METMACHINE LSZ1525

METMACHINE LSZ1525 — это промышленный ручной маятниковый ленточнопильный станок, предназначенный для точной резки металлических заготовок под углом. Ключевая особенность модели — поворотная пильная рама, которая позволяет выполнять резы в диапазоне от –45° до +60° без необходимости поворота самой заготовки. Это делает станок эффективным инструментом для производства деталей сложной геометрии, где требуется частая смена угла обработки. Устройство рассчитано на подключение к трёхфазной сети напряжением 400 В (380 В) и ориентировано на интенсивную работу в условиях машиностроительных, металлообрабатывающих и производственных цехов.

Технические возможности и практическое применение

Станок позволяет обрабатывать заготовки круглого сечения диаметром до 250 мм и прямоугольные профили сечением до 310×240 мм при резке под прямым углом. При работе под углом 45° зона обработки ограничена 200 мм, что важно учитывать при планировании раскроя. Привод пильной ленты реализован через двухскоростной мотор-редуктор мощностью 1,5 кВт, обеспечивающий две скорости резания: 36 м/мин и 72 м/мин. Первая скорость подходит для резки массивных стальных профилей и нержавеющей стали, вторая — для цветных металлов, пластиков и тонкостенных элементов. Длина пильной ленты составляет 2720 мм, что соответствует стандартному размеру для данного класса станков и упрощает её замену.

Конструктивные особенности и управление

Рама станка и рабочий стол выполнены из чугуна, что обеспечивает жёсткость конструкции и снижает вибрации при резке. Станина усиленная, что повышает устойчивость оборудования при работе с тяжёлыми заготовками. Механизм натяжения полотна ручной, с контролем давления, что позволяет точно регулировать натяжение для разных типов материалов. Гидроразгрузка при опускании пилы снижает нагрузку на оператора и обеспечивает плавный ход рамы. Компенсирующая пружина помогает возвращать раму в исходное положение. Вынесенная панель управления упрощает доступ к органам управления и повышает безопасность. Станок оснащён системой автоматической очистки полотна от стружки и эффективной системой подачи смазочно-охлаждающей жидкости (СОЖ), что продлевает срок службы пильной ленты и улучшает качество реза. Автоматическое отключение станка по окончании реза снижает риск перегрева и износа оборудования.

Преимущества модели

• Поворотная рама с диапазоном углов от –45° до +60° для резки под наклоном без перемещения заготовки.


• Двухскоростной мотор-редуктор для выбора оптимального режима резания под конкретный материал.


• Чугунная рама и усиленная станина для высокой жёсткости и точности обработки.


• Гидроразгрузка и компенсирующая пружина для удобства управления и снижения утомляемости оператора.


• Автоматическая система подачи СОЖ и очистки полотна для увеличения ресурса оснастки.


• Вынесенная панель управления и автоматическое отключение для повышения безопасности работы.

На что обратить внимание

• Станок подключается только к трёхфазной сети 400 В (380 В), для работы в бытовой сети 220 В потребуется преобразователь частоты или отдельная трёхфазная линия.


• Зона обработки при угле 45° составляет 200 мм, что меньше, чем при резке под 90° (310 мм) — это ограничение важно для планирования раскроя широких заготовок под углом.


• Вес станка 330 кг требует использования грузоподъёмного оборудования для перемещения и установки, а также прочного основания для монтажа.


• Станок поставляется с одним ленточнопильным полотном, для работы с разными материалами рекомендуется приобретать дополнительные полотна с соответствующим шагом зуба.


• Ручной механизм натяжения полотна требует внимания оператора — при эксплуатации необходимо регулярно проверять и корректировать натяжение для предотвращения обрыва ленты.

Комплектация

• Усиленная станина: 1 шт.


• Регулируемый боковой упор: 1 шт.


• Подающий ролик: 1 шт.


• Основная рама ленточнопильного станка: 1 шт.


• Ленточнопильное полотно: 1 шт.


• Инструкция: 1 шт.


• Автоматическая система подачи СОЖ: 1 шт.
