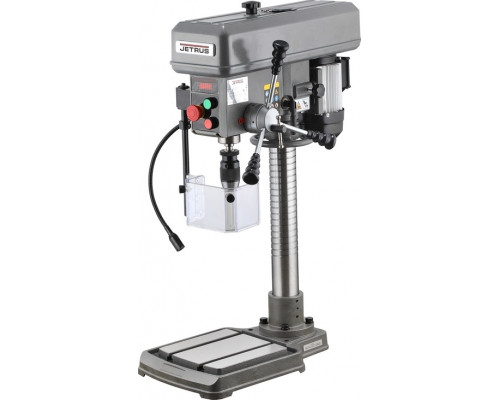

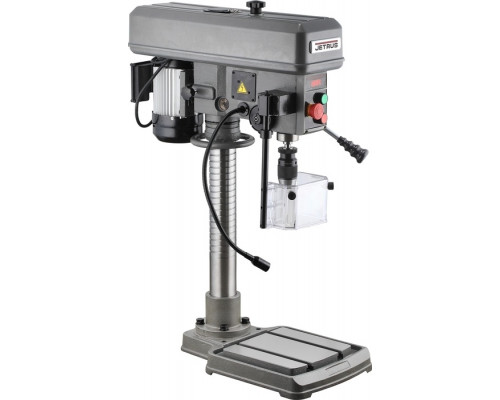

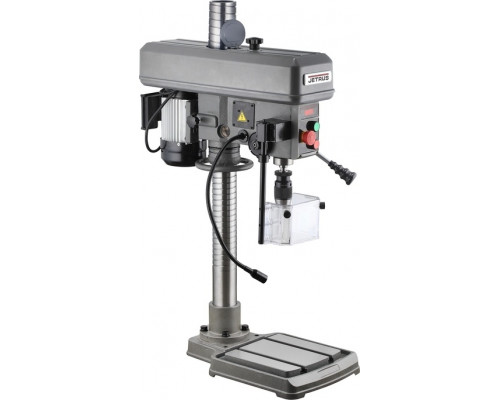

Станок сверлильный JET JDP-14M по металлу, 230В JRM214M

Настольный сверлильный станок для металлообработки JET JDP-14M (JRM214M)

JET JDP-14M — это настольный сверлильный станок промышленной серии, предназначенный для сверления отверстий в металле и других твердых материалах. Модель рассчитана на подключение к стандартной бытовой сети 230 В, что делает её удобной для использования как в небольших мастерских, так и в условиях серийного производства. Конструкция станка ориентирована на высокую точность и долговечность: чугунное основание, устойчивая колонна диаметром 70 мм и качественная сборка обеспечивают стабильность при работе. Максимальный диаметр сверления составляет 16 мм, что закрывает большинство типовых задач по обработке металла.

Конструкция и рабочие возможности

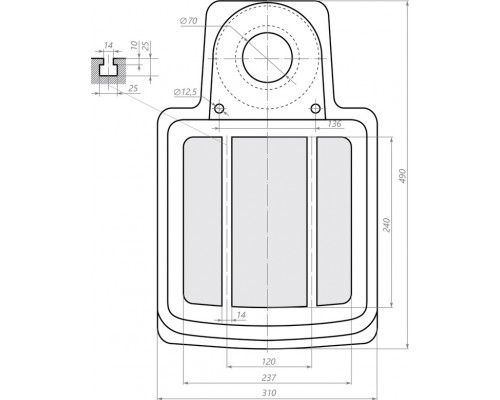

Станок оснащён чугунным основанием размером 490x310 мм с рабочей поверхностью стола 238x240 мм. На столе предусмотрены два Т-образных паза шириной 14 мм с расстоянием 120 мм между ними — это позволяет надёжно фиксировать тиски или другие зажимные приспособления. Колонна диаметром 70 мм имеет винтовую канавку для вертикального перемещения сверлильной головы, а сама голова может поворачиваться вокруг колонны на 360°, что увеличивает гибкость при обработке крупных или нестандартных деталей. Максимальное расстояние от шпинделя до основания составляет 540 мм, что даёт возможность работать с заготовками высотой до полуметра.

Привод осуществляется от асинхронного двигателя мощностью 0,6 кВт (в исходном описании указано 400 Вт, но по характеристикам — 0,6 кВт). Вращение передаётся через многоручьевой ремень и шкивную группу, что обеспечивает плавную передачу крутящего момента. Диапазон частоты вращения шпинделя — от 300 до 3500 об/мин, доступно 5 фиксированных скоростей. Переключение скоростей осуществляется механически, путём перестановки ремня на шкивах. Это классическое решение для станков такого класса: оно надёжно, но требует кратковременной остановки и ручной перенастройки.

Точность и контроль глубины

Ход пиноли шпинделя составляет 85 мм. Для контроля глубины сверления на лимбе нанесена миллиметровая шкала, а также предусмотрен стопорный зажимной винт, который ограничивает ход пиноли. Это позволяет повторять одинаковую глубину отверстий без дополнительных измерений, что особенно важно при серийной обработке. Посадка сверлильного патрона — B16, в комплекте идёт быстрозажимной патрон на диапазон 1–16 мм. Конус шпинделя также B16, что стандартно для станков данного класса и обеспечивает жёсткое крепление оснастки.

Безопасность и удобство работы

Станок оснащён несколькими системами безопасности. Прозрачный защитный экран с концевым выключателем предотвращает случайный контакт с вращающимися частями. Под кожухом коробки скоростей установлен датчик, который блокирует включение станка при открытой крышке — это исключает травмы при обслуживании ременной передачи. На передней панели расположен красный аварийный выключатель грибкового типа для экстренной остановки. Включение шпинделя выполняется зелёной кнопкой, остановка — красной. Для освещения рабочей зоны предусмотрена лампа местного освещения с гибким держателем, что позволяет направлять свет точно в зону резания.

Ограничения и особенности эксплуатации

Станок не оснащён реверсом, лазерным целеуказателем и системой подачи СОЖ. Это означает, что он не подходит для нарезания резьбы метчиками (требуется реверс) и не имеет автоматической смазки зоны резания. При сверлении металла рекомендуется использовать ручное охлаждение (например, спрей или капельную подачу). Также стоит учитывать, что станок настольный, но его вес составляет 62 кг (в упаковке 67 кг) — для установки потребуется прочный верстак или специальная подставка. Размеры станка: 680x325x980 мм, поэтому перед покупкой стоит убедиться, что на рабочем месте достаточно места для его размещения и обслуживания.

Преимущества модели

• Чугунное основание и колонна диаметром 70 мм обеспечивают высокую жёсткость и виброустойчивость, что положительно сказывается на точности сверления.


• Асинхронный двигатель мощностью 0,6 кВт работает надёжно и не требует частого обслуживания, подходит для интенсивной эксплуатации.


• Поворот сверлильной головы на 360° и Т-образные пазы на столе расширяют возможности обработки крупных и нестандартных заготовок.


• Комплексная система безопасности: защитный экран с блокировкой, датчик на кожухе ремня и аварийный выключатель.


• Встроенная лампа с гибким держателем упрощает контроль за процессом сверления, особенно при плохом освещении мастерской.

На что обратить внимание

• Станок не имеет реверса — это исключает возможность нарезания резьбы метчиками без дополнительных приспособлений.


• Переключение скоростей выполняется вручную перестановкой ремня на шкивах — для частой смены режимов это может быть неудобно.


• Отсутствие системы подачи СОЖ означает, что при сверлении металла необходимо самостоятельно обеспечивать охлаждение зоны резания.


• Вес станка 62 кг требует установки на устойчивую поверхность — обычный стол может не выдержать нагрузку.


• Максимальный диаметр сверления 16 мм — для задач с большими отверстиями эта модель не подходит.

Комплектация

• Лампа местного освещения: 1 шт.


• Инструкция по эксплуатации: 1 шт.


• Защитный экран: 1 шт.


• Быстрозажимной сверлильный патрон 1-16 мм / B16: 1 шт.
