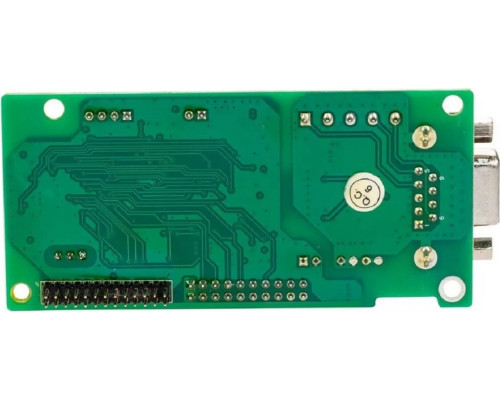

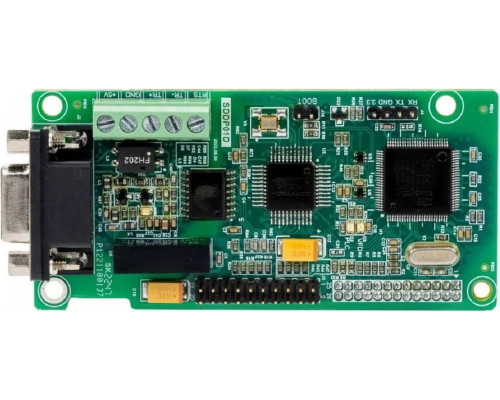

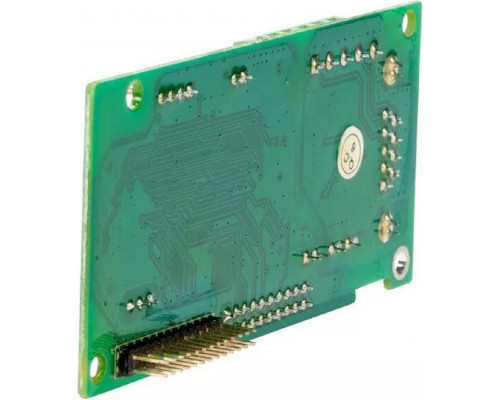

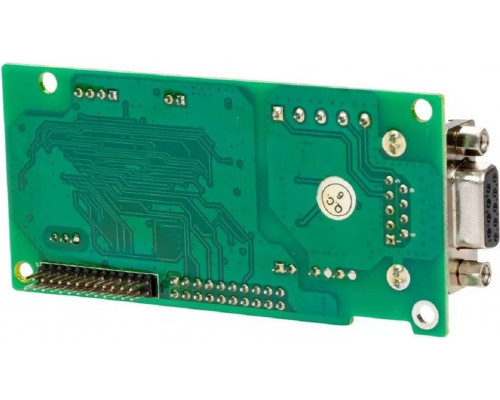

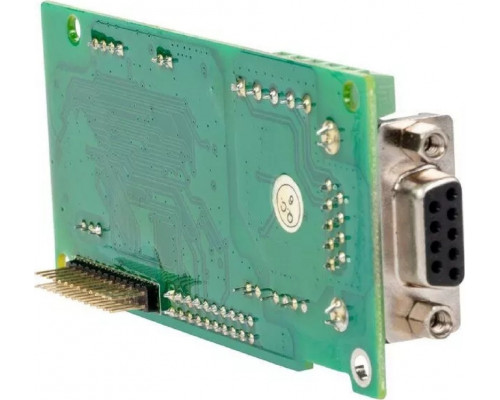

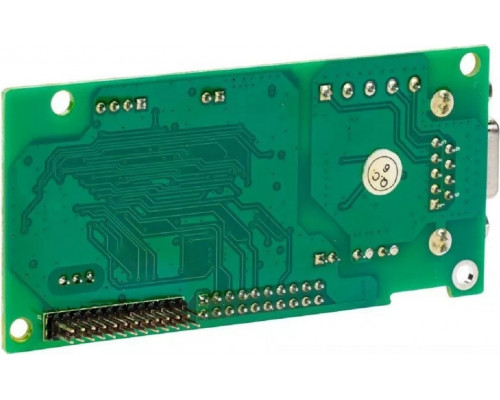

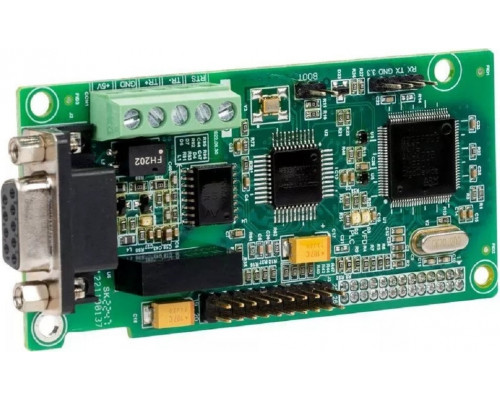

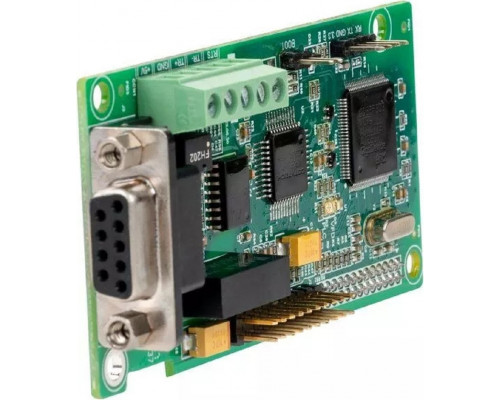

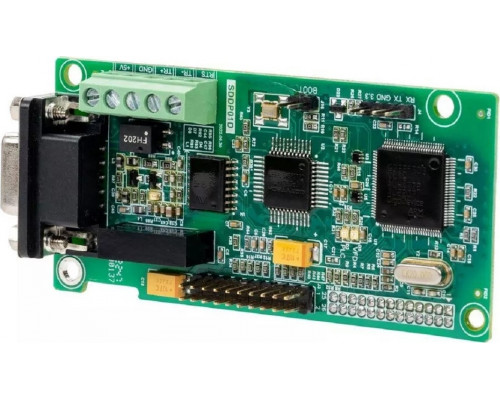

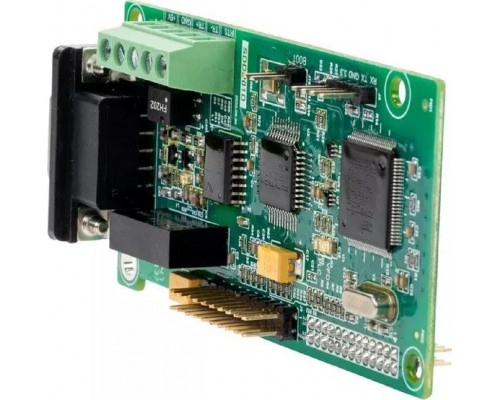

Карта протокола ESQ PROFIBUS SDDP01 для ESQ-760 (от 5,5 кВт)

Назначение и область применения

Карта протокола ESQ PROFIBUS SDDP01 — это интерфейсный модуль расширения, предназначенный для интеграции преобразователей частоты серии ESQ-760 (мощностью от 5,5 кВт) в промышленные сети автоматизации на базе протокола PROFIBUS DP. Устройство обеспечивает обмен данными между частотным приводом и контроллером верхнего уровня (PLC, SCADA), позволяя управлять скоростью, направлением вращения, считывать параметры работы и диагностическую информацию в режиме реального времени. Модель SDDP01 является заводской опцией для ESQ-760, устанавливается непосредственно в слот расширения привода.

Ключевые особенности и практические возможности

Модуль реализует стандартный интерфейс PROFIBUS DP (согласно IEC 61158), что гарантирует совместимость с большинством промышленных контроллеров, поддерживающих данный протокол. Основные преимущества использования карты:

• Цифровое управление и мониторинг: передача команд пуска/останова, задания частоты, а также обратная связь по текущей скорости, току, напряжению, температуре и кодам ошибок — без аналоговых потерь и помех.


• Диагностика и параметризация: возможность удаленно настраивать параметры привода, считывать журнал аварий и контролировать состояние оборудования, что сокращает время простоев и упрощает обслуживание.


• Синхронизация в сети: поддержка обмена данными с несколькими приводами по одной шине, что критично для многодвигательных систем (конвейеры, насосные станции, экструдеры).


• Надежность в промышленных условиях: гальваническая развязка интерфейса защищает управляющую электронику от помех и перепадов напряжения в линии связи.

Совместимость и ограничения

Карта SDDP01 разработана исключительно для преобразователей частоты ESQ-760 с номинальной мощностью от 5,5 кВт. Перед установкой необходимо убедиться, что версия прошивки привода поддерживает работу с данным модулем — для ESQ-760 младших мощностей (менее 5,5 кВт) требуется уточнение совместимости у производителя. Модуль не является универсальным и не подходит для других серий ESQ (например, ESQ-300 или ESQ-500) без дополнительной адаптации.

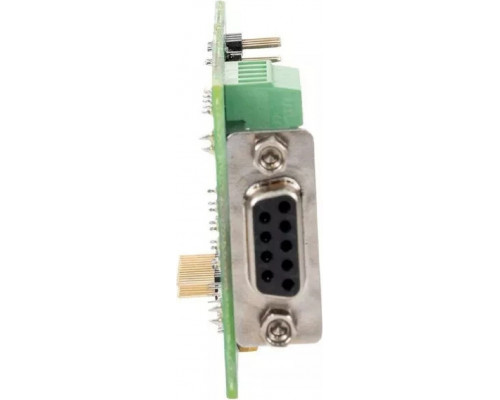

Установка производится в специальный слот на плате управления привода. Модуль поставляется без кабеля и разъемов для подключения к шине PROFIBUS — их необходимо приобретать отдельно с учетом топологии сети (стандартный 9-контактный D-Sub разъем, согласующие резисторы).

Габариты и конструктивные особенности

Модуль имеет компактные размеры (75×40×120 мм) и вес 0,60 кг, что позволяет размещать его внутри корпуса привода без увеличения его внешних габаритов. Корпус выполнен из ударопрочного пластика, устойчивого к вибрациям и перепадам температур в диапазоне от -10 до +50 °C. Конструкция предусматривает надежное крепление винтами и защиту от случайного отсоединения при эксплуатации.

На что обратить внимание при выборе

• Версия протокола: убедитесь, что контроллер верхнего уровня поддерживает PROFIBUS DP (класс 1 или 2) — модуль не работает с более старыми версиями (FMS) или альтернативными протоколами (Modbus RTU, CANopen).


• Скорость передачи: максимальная скорость обмена по шине — до 12 Мбит/с, но фактическая скорость зависит от длины линии и количества устройств в сегменте.


• Необходимость конфигурации: для корректной работы требуется загрузить GSD-файл модуля в среду программирования контроллера (например, TIA Portal, Step 7) и настроить PPO-тип (циклический обмен данными).


• Условия эксплуатации: модуль не предназначен для работы в агрессивных средах с высокой влажностью (более 95% без конденсата) или запыленностью — требуется установка в шкаф с классом защиты не ниже IP54.
