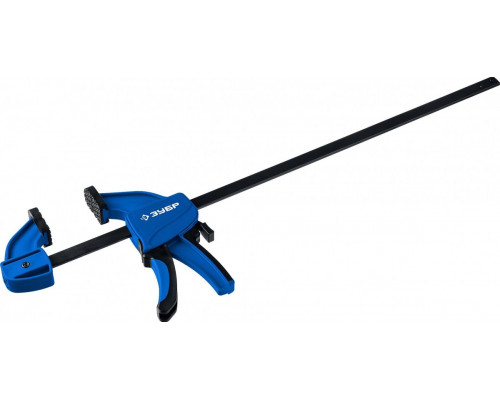

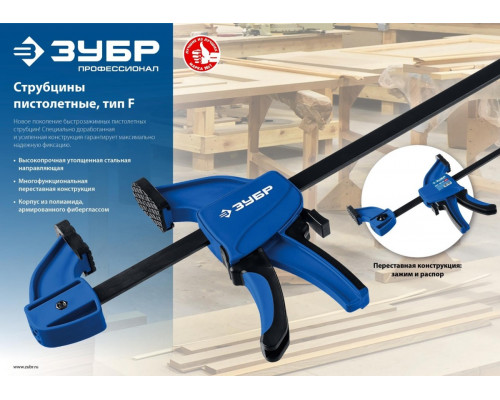

Струбцина быстрозажимная ЗУБР ППС-450/85 пистолетная 32241-45

Назначение и сфера применения

Струбцина быстрозажимная ЗУБР ППС-450/85 пистолетная (модель 32241-45) — это ручной зажимной инструмент, предназначенный для временной фиксации и удержания деталей при выполнении столярных, слесарных, сборочных и ремонтных работ. Она подходит для использования в ремонтных мастерских, на мелкосерийных производствах, а также в бытовых условиях для склеивания заготовок, сверления, фрезерования или опрессовки и выпрессовки узлов. Благодаря конструкции с пистолетной рукояткой, инструмент обеспечивает быстрый зажим без необходимости вращения винта, что ускоряет работу при частой перестановке.

Конструктивные особенности и практическая реализация

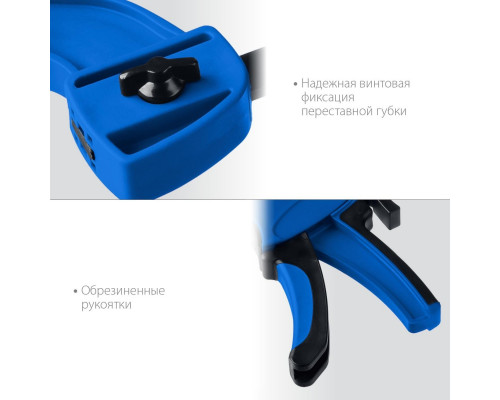

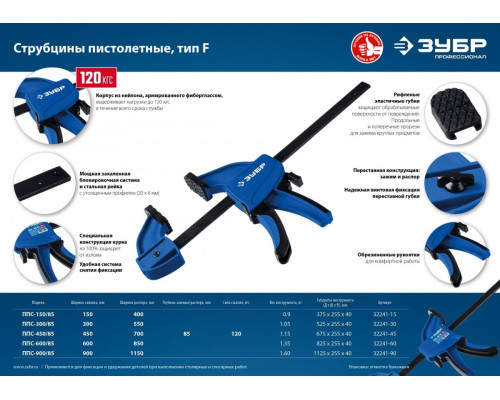

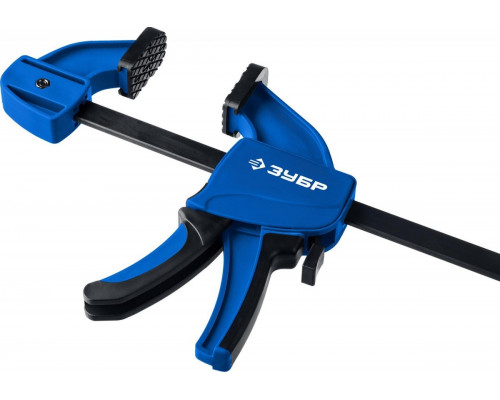

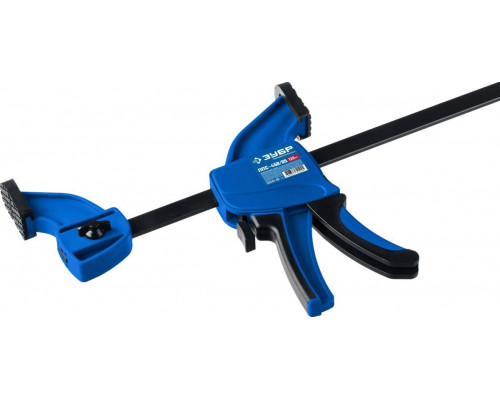

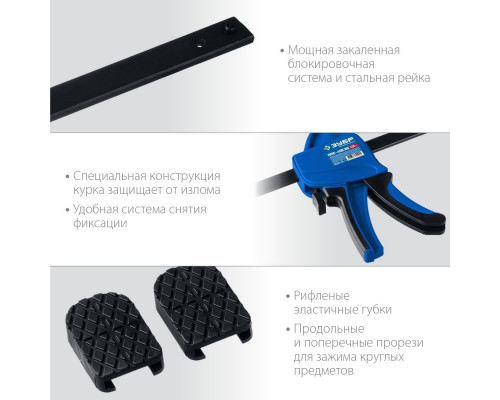

Основу механизма составляет зубчатая рейка из высококачественной стали, которая обеспечивает надежное сцепление и точность позиционирования. Спозиционированные зубья штока позволяют фиксировать деталь с высокой точностью, исключая самопроизвольное ослабление зажима. Шарнирная рукоятка пистолетного типа дает возможность одной рукой быстро перемещать губку по рейке, а затем фиксировать ее с усилием. Длинная рукоятка увеличивает рычаг, что снижает физическую нагрузку при зажиме и делает работу более комфортной, особенно при повторяющихся операциях.

Устойчивая конструкция корпуса и направляющих способствует выполнению перпендикулярных углов, что важно при сборке рамок, коробок или других изделий, требующих прямых углов. Рабочий стол оснащен четырьмя пазами различной ширины — это позволяет подобрать оптимальную опору под конкретную деталь, улучшая устойчивость и предотвращая ее смещение под нагрузкой.

Ключевые параметры и их практический смысл

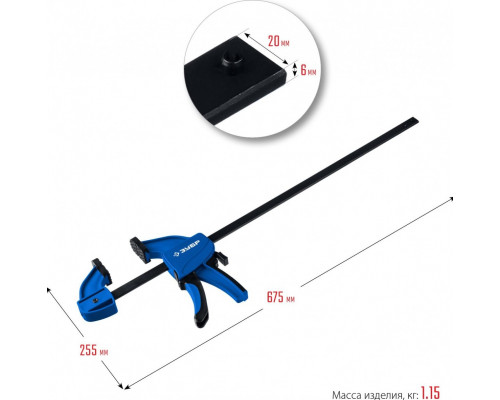

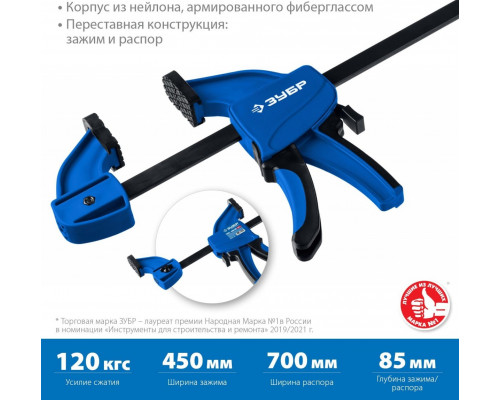

Глубина зажима 90 мм (расстояние от края губки до рейки) позволяет работать с деталями, расположенными на удалении от края заготовки — например, при фиксации элементов внутри корпуса или при склеивании щитов. Ширина зажима 450 мм (максимальное расстояние между губками) подходит для удержания крупных заготовок, таких как мебельные щиты, дверные полотна или длинные бруски. При выборе учитывайте, что для деталей длиннее 450 мм потребуется несколько струбцин или модель с большим ходом.

Вес инструмента 1.09 кг делает его достаточно легким для переноски и работы одной рукой, но при этом обеспечивает необходимую жесткость конструкции. Обратите внимание: пистолетный механизм быстрозажимного типа не предназначен для создания чрезмерных усилий, сравнимых с винтовыми струбцинами — он оптимизирован для быстрой фиксации и средних нагрузок, характерных для столярных и слесарных операций.

Ограничения и рекомендации по выбору

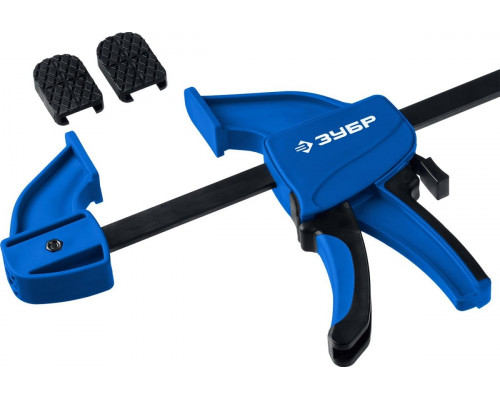

Инструмент не подходит для тяжелых прессовых работ с высокими усилиями, требующих гидравлических или винтовых механизмов. При интенсивном использовании на твердых породах дерева или металле периодически проверяйте состояние зубьев рейки и чистоту направляющих — загрязнение может снизить точность фиксации. Для работы с хрупкими материалами рекомендуется использовать мягкие накладки на губки (приобретаются отдельно), чтобы избежать повреждения поверхности детали. Убедитесь, что ширина зажима 450 мм достаточна для ваших типовых заготовок, а глубина 90 мм позволяет добраться до нужного места без помех.
