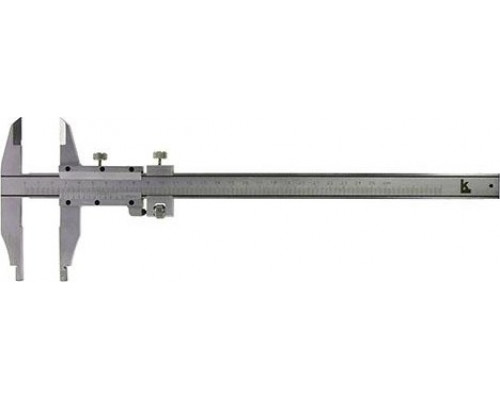

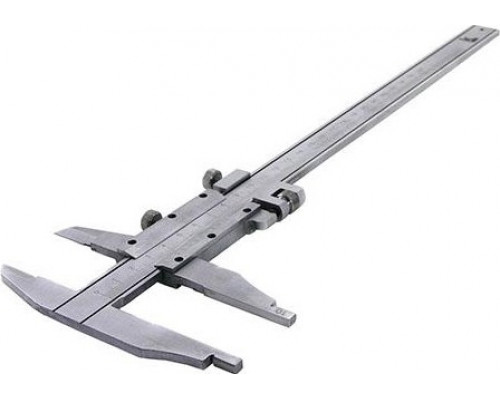

Штангенциркуль КАЛИБРОН ШЦ-II 0-400 мм, губки 100 мм, 0,05 мм

Назначение и конструктивные особенности

Штангенциркуль КАЛИБРОН ШЦ-II 0-400 мм с длиной губок 100 мм — это универсальный измерительный инструмент для точного определения наружных, внутренних размеров и глубины. Модель относится к типу ШЦ-II, что подразумевает наличие двух пар губок: верхних (с острыми кромками) для разметки и измерения наружных поверхностей, и нижних — для внутренних измерений. Диапазон до 400 мм позволяет работать с крупными деталями, что актуально для металлообработки, машиностроения и ремонтных мастерских.

Практический смысл ключевых параметров

Погрешность ±0,05 мм при шаге нониуса 0,05 мм — стандартная точность для штангенциркулей этого класса, достаточная для большинства производственных задач, где не требуется микрометрическая точность. Вылет губок для внутренних измерений составляет 100 мм, что позволяет измерять диаметры отверстий и пазов на глубине до 100 мм от края детали. Вылет наружных губок — 55 мм, что ограничивает измерение наружных размеров на выступах или в углублениях. Отклонение от плоскостности и параллельности измерительных поверхностей губок составляет 0,01 мм (для наружных) и 0,02 мм (для внутренних) — это гарантирует стабильность показаний при многократных замерах.

Особенности измерения глубины

Погрешность при измерении глубины составляет 0,7 мм, что выше, чем у основных шкал. Это связано с конструкцией глубиномера (выдвижной линейки), который менее жесткий и более подвержен люфтам. Поэтому для точных замеров глубины следует делать несколько подходов и усреднять результат. Инструмент не предназначен для высокоточных глубинных измерений — для этой цели лучше использовать специализированные глубиномеры.

Материалы и защита

Штангенциркуль имеет антикоррозионное покрытие корпуса, что защищает его от ржавчины в условиях повышенной влажности или контакта с СОЖ. Шкалы штанги и нониуса выполнены с матовым хромовым покрытием, которое снижает блики при работе под искусственным или естественным освещением. Инструмент соответствует ГОСТ 166-89 и внесен в Госреестр средств измерений № 57709-14, что подтверждает его пригодность для профессионального использования и возможность метрологической поверки.

Ограничения и рекомендации по эксплуатации

• Из-за длины штанги (400 мм) и веса 3 кг инструмент требует аккуратного обращения — при падении возможна деформация направляющих, что приведет к потере точности.


• Верхние губки с острыми кромками подходят для разметки, но при интенсивном использовании они могут быстрее изнашиваться — рекомендуется использовать их в основном для разметочных работ, а не для частых замеров твердых материалов.


• Перед началом работы необходимо проверить нулевое положение: при сведенных губках нулевые отметки штанги и нониуса должны совпадать. При смещении требуется регулировка рамки.


• Для сохранения точности рекомендуется хранить инструмент в сухом месте, избегая ударов и загрязнения измерительных поверхностей.

Сравнение с другими типами штангенциркулей

В отличие от моделей ШЦ-I (с длиной губок до 40 мм), данная версия с губками 100 мм позволяет измерять внутренние размеры крупных отверстий и пазов. По сравнению с цифровыми штангенциркулями, этот инструмент не требует батареек и не боится воды, но требует навыка снятия показаний с нониуса. Модель ШЦ-II с диапазоном 0-400 мм и губками 100 мм — это компромисс между универсальностью и точностью для работы с деталями среднего и крупного размера.
