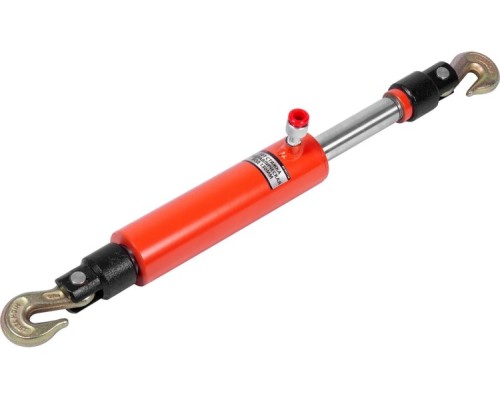

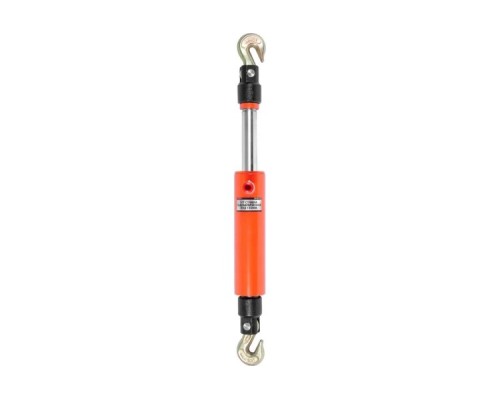

Стяжка гидравлическая AV Steel AV-951110 10 т

Назначение и область применения

Гидравлическая стяжка AV Steel AV-951110 с усилием 10 тонн — это специализированный инструмент для силовой фиксации и стягивания металлических элементов. Основная задача модели — обеспечение плотного прилегания деталей при проведении восстановительных кузовных работ, монтаже металлоконструкций или ремонте рамной техники. Устройство позволяет создавать контролируемое усилие до 10 тонн, что достаточно для работы с деформированными элементами кузова, балками, лонжеронами и другими несущими частями из стали.

Важно: стяжка работает только в паре с гидравлическим насосом (в комплект не входит). Насос создает рабочее давление в гидроцилиндре, преобразуя его в поступательное движение штока. Без насоса использование инструмента невозможно.

Конструктивные особенности и рабочие параметры

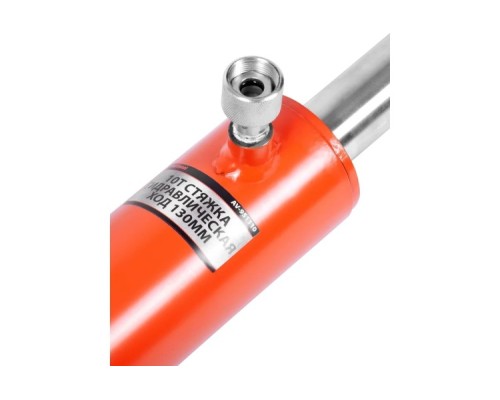

Модель AV-951110 оснащена гидроцилиндром с ходом штока 135 мм. Это означает, что максимальное расстояние, на которое шток может выдвинуться из корпуса, составляет 135 мм. Практический смысл: при стягивании деталей с зазором до 135 мм инструмент способен полностью выбрать люфт и обеспечить контакт поверхностей. Если зазор больше — потребуется предварительная механическая фиксация или использование дополнительных проставок.

Усилие в 10 тонн (около 98 кН) — это номинальное значение, при котором стяжка развивает максимальное тянущее усилие. Для сравнения: этого достаточно для деформации или вытягивания листового металла толщиной до 3–4 мм, а также для сжатия массивных профилей. Однако при работе с высокопрочными легированными сталями (например, в современных кузовах) усилие может оказаться недостаточным — это стоит учитывать при планировании ремонта.

Эргономика и монтаж

Вес стяжки — 8 кг, что для инструмента такого класса является средним показателем. Масса обусловлена наличием массивного гидроцилиндра и стального корпуса, способного выдерживать высокие нагрузки. Для удобства перемещения и фиксации на объекте инструмент имеет компактные габариты: длина 620 мм, ширина 170 мм, высота 90 мм. Такие размеры позволяют работать в ограниченном пространстве, например, внутри кузовного проема или под днищем автомобиля.

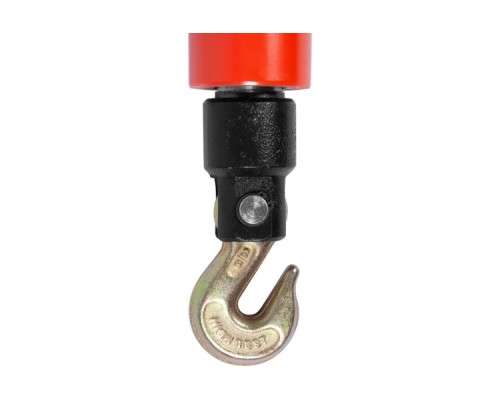

Крепление стяжки к деталям обычно осуществляется через захваты или монтажные проушины (не входят в базовую комплектацию). При выборе оснастки важно убедиться, что она рассчитана на усилие не менее 10 тонн. Использование слабых захватов или цепей может привести к их разрушению при нагрузке.

Ограничения и рекомендации по эксплуатации

• Стяжка не предназначена для работы с хрупкими материалами (пластик, алюминий в тонких листах) — усилие может их деформировать или разрушить.


• Максимальное рабочее давление в гидросистеме должно соответствовать паспортным значениям насоса. Превышение давления может вывести цилиндр из строя.


• Перед началом работ проверьте герметичность гидравлических соединений. Утечка масла снижает усилие и делает инструмент небезопасным.


• Ход штока 135 мм — это полный рабочий диапазон. Если требуется стяжка с большим ходом, обратите внимание на модели с длиной хода от 200 мм.


• Инструмент не является самотормозящим — после снятия давления шток возвращается в исходное положение. Для фиксации деталей в стянутом положении используйте механические фиксаторы или сварку.

Что важно знать перед выбором

Модель AV-951110 от AV Steel — это решение для задач, где требуется усилие до 10 тонн при компактных размерах. Она подходит для кузовного ремонта легковых автомобилей и легких грузовиков, а также для монтажа металлоконструкций в условиях ограниченного пространства. Однако для промышленного использования (ремонт тяжелой техники, работа с толстостенными балками) лучше рассмотреть стяжки с усилием 20 тонн и выше.

Обратите внимание: в комплект поставки входит только стяжка. Насос, шланги, захваты и манометр приобретаются отдельно. При выборе насоса убедитесь, что его рабочее давление совместимо с характеристиками цилиндра (обычно до 700 бар для таких моделей).
