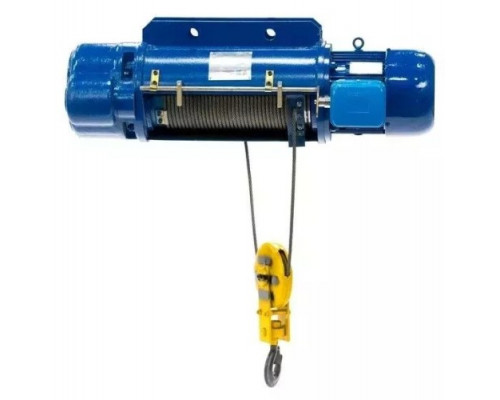

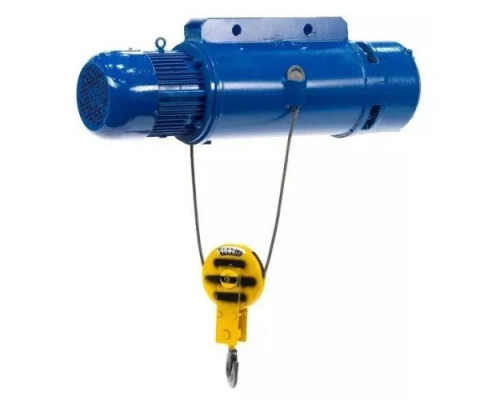

Таль электрическая ESQ RW 0223 0,5т 12м

Электрическая канатная таль для стационарного подъёма грузов

Таль электрическая ESQ RW 0223 — это стационарная канатная подъёмная машина грузоподъёмностью 500 кг. Модель предназначена для интенсивной эксплуатации на производстве, в мастерских, на складах или в монтажных зонах, где требуется регулярно поднимать и фиксировать грузы на высоте до 12 метров. Её конструкция рассчитана на работу в качестве самостоятельного устройства, закреплённого на балке или ферме, либо для интеграции в более сложные грузоподъёмные системы.

Конструкция и принцип работы

В основе тали лежит мощный электродвигатель (800 Вт) с коническим ротором, который напрямую связан с редуктором. Такая конструкция обеспечивает плавный пуск и остановку механизма, снижая инерционные нагрузки на трос и элементы конструкции. Электромеханический тормоз срабатывает автоматически при отключении питания, надёжно удерживая груз в поднятом положении без просадок. Для подъёма используется стальной канат (трос) диаметром 7.4 мм, обладающий высокой гибкостью и износостойкостью по сравнению с цепными аналогами.

Ключевые характеристики и их практическое значение

• Грузоподъёмность 0.5 т: Модель рассчитана на работу со стандартными промышленными грузами: станками, двигателями, металлоконструкциями, упаковками материалов. Важно учитывать, что указанная грузоподъёмность актуальна и при работе через блок (0.5 т), что позволяет гибко организовать систему полиспастов для изменения направления тяги.


• Высота подъёма 12 м: Параметр определяет максимальное расстояние от крюка тали до крюка, на котором висит груз. Это позволяет работать в помещениях с высокими потолками, поднимать грузы на уровни стеллажей, этажерок или для монтажа.


• Скорость подъёма 8 м/мин: Односкоростной режим (8 м/мин) обеспечивает стабильную и предсказуемую работу, оптимальную для точного позиционирования груза. Это средняя скорость, которая подходит для большинства задач, не требующих сверхбыстрого цикла операций.


• Напряжение питания 400 В: Таль предназначена для подключения к трёхфазной промышленной сети 400 В. Это накладывает ограничение на использование: модель не подходит для стандартных бытовых сетей 220 В и требует соответствующей электропроводки и квалификации для подключения.

Системы безопасности и управления

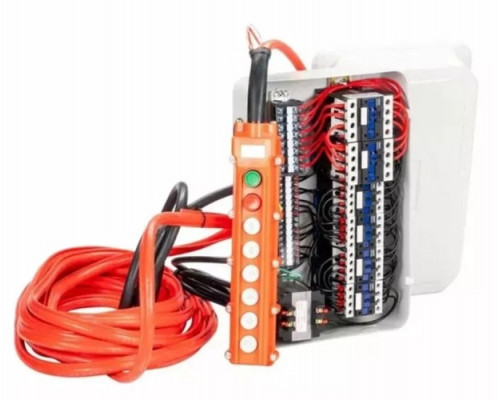

Безопасность эксплуатации обеспечивается несколькими встроенными устройствами. Электронный ограничитель грузоподъёмности предотвращает попытки поднять вес, превышающий номинальный, защищая механизм от перегрузок. Концевой выключатель автоматически останавливает двигатель при достижении грузом верхнего предельного положения, предотвращая наматывание троса на барабан «до упора» и возможную поломку. Управление осуществляется с подвесного пульта (кнопочного поста), что позволяет оператору контролировать подъём и опускание, находясь в удобной и безопасной зоне с хорошим обзором.

Особенности установки и эксплуатации

Модель ESQ RW 0223 относится к стационарному виду талей. Это означает, что после монтажа на опорную конструкцию (балку, монорельс, консоль) её местоположение изменяется редко или не изменяется вовсе. Габаритный размер (длина) в 930 мм и вес в 195 кг указывают на солидную, массивную конструкцию, требующую ответственного подхода к креплению. Несущая балка или ферма должны иметь запас прочности, значительно превышающий общий вес тали и поднимаемого груза. Для перемещения груза в горизонтальной плоскости потребуется дополнительное устройство — тележка, на которую эта таль может быть установлена, если её конструкция это предусматривает. В базовой стационарной комплектации такой тележки нет.

Область применения и ограничения

Таль оптимальна для задач, где груз необходимо поднимать и опускать в фиксированной точке или по короткому прямолинейному участку. Типичные сценарии использования: загрузка/разгрузка станков на фундамент, подъём деталей к месту обработки в цеху, складские работы с тяжёлыми единицами хранения, монтажные и ремонтные операции. Модель не предназначена для частого перемещения по территории, работы в агрессивных химических средах или во взрывоопасных зонах без соответствующего исполнения. Скорость подъёма не регулируется, что может быть ограничением для задач, требующих особой точности или, наоборот, высокой производительности.

Комплектация и упаковка

Таль поставляется в собранном виде в транспортной упаковке. Габариты упаковки (1350x800x450 мм) и вес (195 кг) соответствуют весу и размерам самого изделия, что важно для планирования транспортировки и разгрузки, которая потребует использования соответствующей техники (погрузчика, тельфера). В стандартную комплектацию, как правило, входит сама таль, подвесной пульт управления и комплект крепёжных элементов для монтажа. Точный состав комплектации необходимо уточнять в технической документации к конкретному артикулу 20.02.01.000056.
