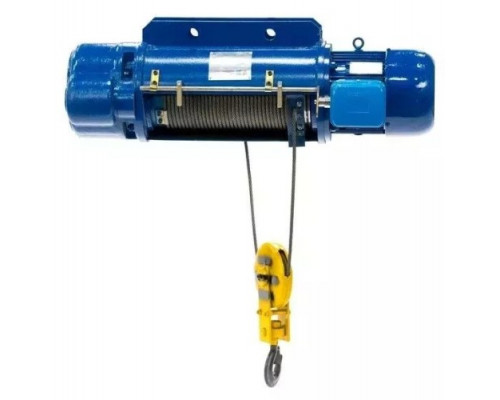

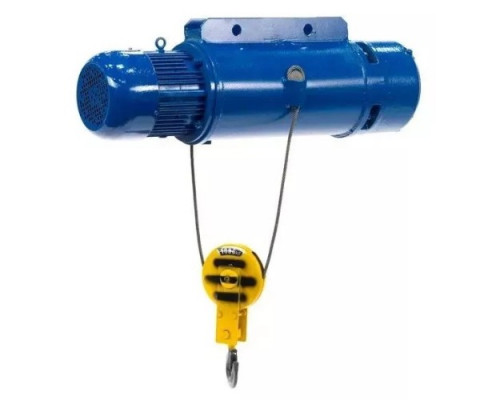

Таль электрическая ESQ RW 0244 2т 18м

Электрическая канатная таль для стационарной установки с грузом до 2 тонн

Таль электрическая ESQ RW 0244 — это стационарное грузоподъемное устройство канатного типа, предназначенное для интенсивной работы с тяжелыми грузами в условиях производственных цехов, складов, мастерских и монтажных площадок. Модель с индексом 20.02.01.000042 представляет собой законченное решение для вертикального перемещения грузов массой до 2000 кг на фиксированной высоте до 18 метров. Ее конструкция рассчитана на надежную и долговременную эксплуатацию в режиме, предполагающем регулярные подъемно-транспортные операции.

Конструктивные особенности и принцип работы

В основе тали лежит мощный трехфазный электродвигатель на 400 В с коническим ротором, который обеспечивает высокий пусковой момент и плавный разгон. Электромеханический тормоз, интегрированный в двигатель, автоматически блокирует груз при отключении питания, предотвращая его самопроизвольное опускание. Использование стального каната (троса) диаметром 11 мм вместо цепи делает механизм более подходящим для работы на значительной высоте подъема и снижает шум при эксплуатации. Стационарный тип исполнения означает, что таль монтируется на жестко закрепленную балку или кран-балку и не предназначена для ручного перемещения по подвесу в горизонтальной плоскости.

Ключевые параметры и их практическое значение

Грузоподъемность 2 тонны — это основной рабочий параметр, определяющий сферу применения. Таль справится с подъемом станков, тяжелых металлоконструкций, промышленного оборудования, крупногабаритных заготовок или упакованной продукции. Важно, что грузоподъемность через блок также составляет 2 тонны, что подтверждает надежность всей кинематической схемы.

Высота подъема 18 метров позволяет организовать работу в помещениях с высокими потолками, использовать объем складов по вертикали, обслуживать высокие сборочные стенды или выполнять монтажные работы на соответствующей высоте.

Скорость подъема 8 м/мин является фиксированной (односкоростной). Это оптимальная скорость для точного позиционирования тяжелого груза, обеспечивающая баланс между производительностью и контролем над процессом. Для операций, требующих особой точности (например, установка оборудования), такая скорость является преимуществом.

Мощность двигателя 3 кВт и напряжение 400 В указывают на необходимость подключения к промышленной трехфазной сети. Это обеспечивает стабильную работу под нагрузкой, но требует соответствующей электрической инфраструктуры на объекте.

Системы безопасности и управления

Безопасность эксплуатации обеспечивается несколькими встроенными устройствами:

• Электронный ограничитель грузоподъемности (ограничитель перегруза) — контролирует вес груза и блокирует работу механизма подъема при его превышении, защищая двигатель, трос и механические части от повреждений.


• Концевой выключатель верхнего положения — автоматически останавливает подъем, когда грузозахватное устройство достигает верхней крайней точки, предотвращая наматывание троса на барабан и возможную аварию.

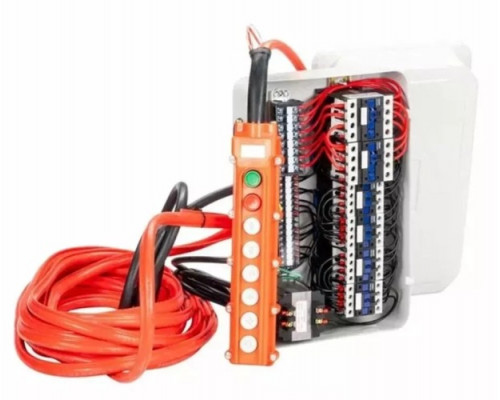

• Управление с подвесного пульта (кнопочного поста) — оператор управляет талью дистанционно, находясь в удобной и безопасной зоне с хорошим обзором. Пульт обычно имеет кнопки "Вверх", "Вниз" и аварийную остановку.

Области применения и ограничения

Данная модель оптимальна для организации стационарного рабочего места или поточной линии, где требуется регулярно поднимать грузы в одной и той же зоне. Типичные сценарии использования:

• Погрузо-разгрузочные работы на складах с высокими стеллажами.


• Обслуживание станков и прессов (установка/снятие тяжелых деталей, оснастки).


• Сборочные производства в машиностроении и металлообработке.


• Ремонтные зоны для подъема агрегатов техники.

Ограничения: Таль не является передвижной (не имеет тележки), поэтому зона ее работы ограничена проекцией точки подвеса. Для перемещения груза по горизонтали потребуется дополнительная кран-балка или мостовой кран, в состав которого таль может быть интегрирована. Монтаж и подключение требуют профессиональных навыков, проверки надежности опорной конструкции и соответствия электрической сети.

Комплектация, габариты и монтаж

Таль поставляется в собранном виде, готовой к установке. Ее общая длина (габаритный размер) составляет 1600 мм, что необходимо учитывать при проектировании места монтажа и расчета высоты подъема. Вес оборудования 203 кг диктует необходимость использования грузоподъемной техники для ее собственного монтажа на проектную высоту. Крепление осуществляется через цапфы (оси) корпуса к ходовой тележке или непосредственно к опорным конструкциям. В комплектацию, как правило, входит крюковая подвеска, подвесной пульт управления и стальной канат. Точный состав следует уточнять в технической документации на конкретный артикул 20.02.01.000042.
